Seite 1

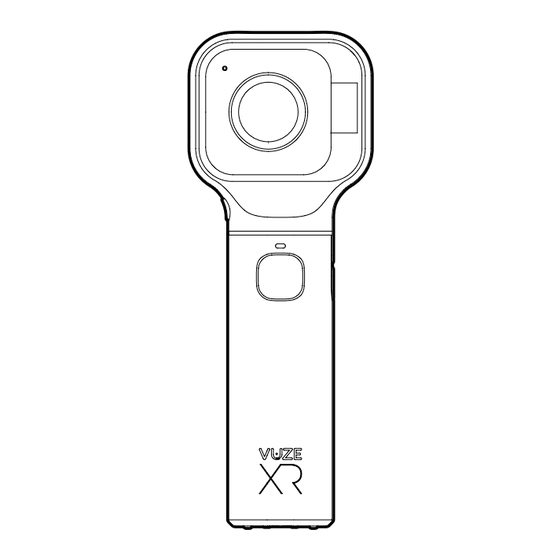

Benutzerhandbuch Vuze XR 2D 360° und 3D 180° VR-Dual-Kamera...
Seite 2
Sehr geehrter Kunde, die Vuze XR Camera ist eine VR-Dual-Kamera mit einer maximalen Auflösung von 5,7K und zwei Aufnahmemodi: 2D 360 – Aufnahme vollsphärischer Videos und Fotos 3D 180 – Aufnahme stereoskopischer, halbsphärischer 3D-Videos und -Fotos Die sphärischen 360°-Aufnahmen mit bis zu 4K/30 Bildern/s und die 180°-Aufnahmen mit bis zu 4K/60 Bildern/s werden in der Kamera durch die proprietäre Stitching-Technologie zusammengesetzt, die...
Aufnehmen eines Fotos Laden der Kamera Verwenden der Kamera mit einer externen Stromquelle Austauschen der SD-Karte Herstellen einer WLAN-Verbindung mit der Vuze XR Camera-App WLAN-Statusanzeige Einrichten der WLAN-Verbindung unter iOS Zurücksetzen der WLAN-Einstellungen Verbinden mit einem Computer und Bearbeiten mit Studio Zurücksetzen der Kamera...
Lieferumfang Lieferumfang USB-A auf USB-C-Kabel für Ladegerät und Datenübertragung Vuze XR Schutzbeutel aus Elastan 360° und 3D 180° VR-Dual-Kamera Kamerariemen Überprüfen Sie den gesamten Lieferumfang auf eventuelle Schäden. Sollte ein Artikel beschädigt sein oder fehlen, nehmen Sie die Kamera nicht in Betrieb. Wenden Sie sich an den Kundendienst unter www.vuze.camera/contact.
Laden Sie Ihre Kamera vor Inbetriebnahme mindestens 2 Stunden lang, um sicherzustellen, dass sie vollständig aufgeladen ist. Verbinden Sie die Kamera zum Einstellen von Datum und Uhrzeit mit der Vuze XR Camera-App, wie im Abschnitt „Herstellen einer WLAN-Verbindung mit der Vuze XR Camera-App“ auf Seite 10 beschrieben.
Blinkt weiß Die Kamera verarbeitet einen Vorgang. Leuchtet weiß Die Kamera ist eingeschaltet, aber inaktiv. Blinkt weiß-rot Warnung bei geringem Akkuladestand. Kamerakonfiguration Die Vuze XR bietet zwei Aufnahmekonfigurationen: Wenn die Objektive ausgeklappt sind, zeichnet Wenn die Objektive eingeklappt sind, zeichnet die Kamera 3D 180-Aufnahmen auf.
Betrieb Drücken Sie zum Ausklappen der Objektive die Entriegelungstaste für die Objektive. Das Entriegeln der Objektive und das Einrasten in der 3D 180-Position wird durch jeweils zwei Pieptöne angezeigt. Nun zeichnet die Kamera Bilder in der 3D 180-Konfiguration auf. Wenn Sie die Objektive wieder einklappen möchten, drücken Sie diese zurück, bis sie hörbar im Objektivrahmen einrasten.
Betrieb Aufzeichnen eines Videos Stellen Sie sicher, dass die microSD-Karte eingesteckt ist und die Kamera sich im Videomodus ( ) befindet. Drücken Sie die Aufnahmetaste, um die Aufzeichnung zu starten. Ein langer Piepton bestätigt den Start der Aufzeichnung und die Blenden-LED blinkt weiß. Drücken Sie erneut die Aufnahmetaste, um die Aufzeichnung zu beenden.
Die Kamera unterstützt microSD-Karten mit bis zu 256 GB ab UHS-I (U3) – Ultra High Speed mit Geschwindigkeitsklasse U3. Wir haben SD-Karten verschiedener Hersteller getestet. Die Liste mit von uns empfohlenen SD-Karten finden Sie unter www.vuze.camera/support. Entfernen Sie die SD-Karte nicht während einer Aufnahme oder während die Kamera mit einem Computer verbunden ist.
Betrieb Herstellen einer WLAN-Verbindung mit der Vuze XR Camera-App Mit der Vuze XR Camera-App können Sie die Kamera über ein Mobilgerät per Fernzugriff steuern sowie eine Vorschau aufgezeichneter Medien anzeigen und diese herunterladen. Sie können die Vuze XR Camera-App über Google Play oder den Apple Store herunterladen.
Betrieb Einrichten der WLAN-Verbindung unter iOS Um den Zugriff auf das Internet zu ermöglichen, während die Kamera verbunden ist, muss die WLAN- Verbindung auf Ihrem iOS-Gerät manuell eingerichtet werden. Wenn die Kamera mit dem WLAN 2. Notieren Sie IP-Adresse, Subnetzmaske verbunden ist, tippen Sie auf den Info-Button.
Betrieb Schalten Sie von „Automatisch“ auf „Manuell“ und geben Sie die IP-Adresse, die Subnetzmaske und den Router vom vorherigen Bildschirm ein. Zurücksetzen der WLAN-Einstellungen Zum Zurücksetzen des WLAN-Kennworts der Kamera halten Sie die WLAN-Taste 3 Sekunden lang gedrückt. Eigentum von Humaneyes Technologies...
Für das Bearbeiten der mit Ihrer Vuze XR-Kamera aufgenommenen Medien mit 5,7K und 60 Bildern/s benötigen Sie die Software Vuze VR Studio, die für PC und MAC-Computer verfügbar ist. Mit Vuze VR Studio können Sie alle Medien bearbeiten und teilen, die mit Vuze- und Vuze XR-Kameras aufgenommen wurden.
Technische Daten Technische Daten Optik Sensoren 2 x Sony 12MP IMX-378 Objektive 2 x F/2.4 210o Fischaugen-Objektive Blickfelderfassungsbereich 2D-Modus: 360° x 180° (Kugelpanorama) 3D-Modus: 180⁰ x 180⁰ x 2 (Halbkugel) 100-1600 Betrieb Prozessor Ambarella H2-Videoprozessor Bedienung Vier Bedientasten, Fernbedienung über mobile App Statusanzeigen Farbige LEDs, Hinweistöne Betriebstemperatur...
Technische Daten Fehlermeldungen Farbe Bedeutung Maßnahme Ein/Aus/ Blinkt weiß-rot Warnung bei geringem Laden Sie die Kamera auf. Modus- Akkuladestand Blinkt orange Warnung: Stellen Sie sicher, dass Sie eine kompatible Speicherplatz nicht Speicherkarte verwenden. Löschen Sie nicht ausreichend/SD-Karte benötigte Dateien auf der Speicherkarte. fehlerhaft Blinkt rot Warnung: hohe...
Gehäuseteile der Kamera. Im Falle eines Defekts müssen alle Reparaturen von Humaneyes Technologies oder einem autorisierten Vertreter ausgeführt werden. Informationen zum Kundendienst von Humaneyes Technologies erhalten Sie unter www.vuze.camera/contact. • Schützen Sie die Kamera vor starken Erschütterungen oder Stößen. Überprüfen Sie die Kamera nach Herunterfallen oder starken Stößen sorgfältig auf mögliche Schäden.
Sicherheit Dieses Produkt enthält einen nicht austauschbaren Li-Ion-Polymer-Akku. Ladebetrieb und elektrische Sicherheit • Lesen Sie sorgfältig die folgenden Informationen zur elektrischen Sicherheit. Eine Missachtung der Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Verletzung oder Todesfällen führen. • Verwenden Sie das Ladegerät nicht, wenn das Netzkabel beschädigt ist. Überprüfen Sie regelmäßig das Netzkabel und stellen Sie sicher, dass es sich in ordnungsgemäßem Zustand befindet.
Garantie • Vermeiden Sie die Überhitzung der Kamera. Die Luftstrom um die Kamera darf während des Betriebs nicht behindert werden (z. B. durch Abdeckungen). Verwenden Sie die Kamera nur bei den in den technischen Daten angegebenen Umgebungstemperaturen. • Platzieren Sie die Kamera niemals auf Hitze erzeugenden Oberflächen, in der Nähe von Hitze abstrahlenden Geräten oder offenem Feuer.
Seite 19
Nummer sorgfältig aufzubewahren. Bevor Sie einen Garantieanspruch geltend machen, sollten Sie sich bei Problemen an unser Kundendienstteam unter http://vuze.camera/contact/ wenden. Möglicherweise kann das Problem auf diese Weise behoben werden. Wie können Sie einen Garantieanspruch geltend machen und auf welche Weise werden die...
Seite 20
Garantie oder Erstattung des Kaufbetrags wird der Ersatz Eigentum des Kunden und der ersetzte oder erstattete Gegenstand wird Eigentum des Unternehmens. Das Unternehmen behält sich das Recht auf Änderungen der Art und Weise des Erbringens von Garantieleistungen vor. Die Garantieleistungen sind eingeschränkt und unterliegen den gesetzlichen Regelungen des Landes, in dem der Garantieanspruch geltend gemacht wird.
DIE AUF DEN KUNDEN IN DER JEWEILIGEN RECHTSORDNUNG RECHTMÄSSIG ANGEWENDET WERDEN KÖNNEN. Welche zusätzlichen Bedingungen gelten für diese Garantie? Zusätzliche Bedingungen finden Sie auf unserer Website unter „vuze.camera“, darunter unsere Nutzungsbedingungen, Verkaufsbedingungen und den Endbenutzer-Lizenzvertrag (EULA). Durch welche Rechtsvorschriften wird diese Garantie geregelt? Die Bedingungen dieser Garantie werden im gesetzlich zulässigen Rahmen und zu jedem Zweck gemäß...
Simplified EU Declaration of Conformity The simplified EU declaration of conformity referred in Article 10(9) shall be provided as follows: Hereby, HumanEyes declares that the radio equipment type VUZE-XR is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the at the following address: https://tinyurl.com/ybcqvgp2...
