Bedienungsanleitung

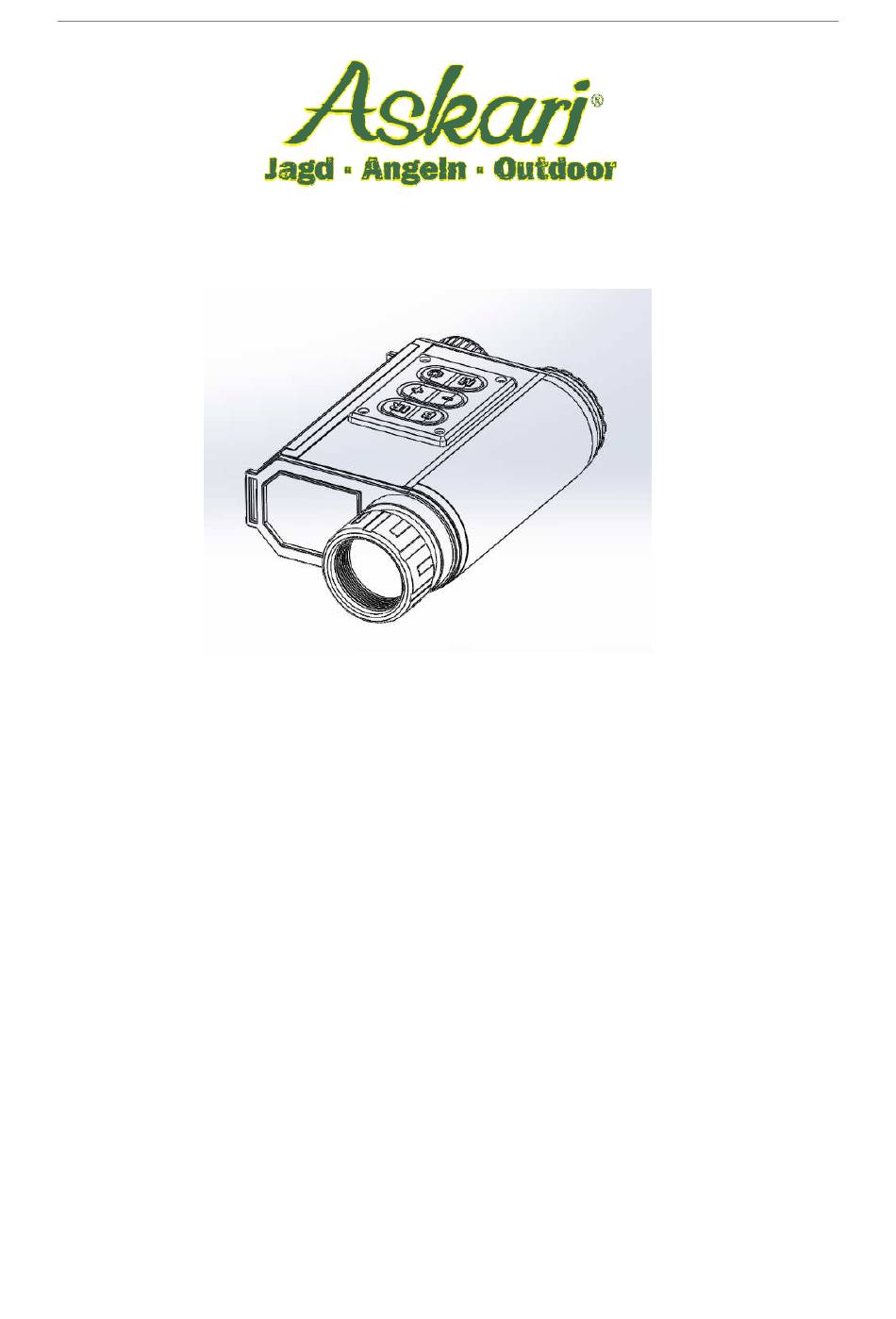

Bedienungsanleitung – 160800 Laser Entfernungsmesser
Sehr geehrter Kunde!
Bitte lesen Sie diese Bedienungsanleitung aufmerksam vor der Inbetriebnahme des Gerätes
durch. Sie beugen damit einer möglichen Beschädigung des Gerätes vor. Bitte bewahren Sie
die Bedienungsanleitung auf um später ggfs. Informationen nachlesen zu können.
Technische Daten:
Laser Reichweite
Nachtsicht Reichweite
Objektivdurchmesser
Zoom optisch
Zoom digital
Batterien
Batteriestandzeit
Abmessungen (LxBxH)
Gewicht
Lieferumfang:
Das Nachtsichtgerät wurde entwickelt um sich bei schlechten Lichtverhältnissen und in der
Dunkelheit zu orientieren. Bei vollständiger Dunkelheit besteht zusätzlich die Möglichkeit die
Nachtsichtmöglichkeit des Gerätes durch den optional einschaltbaren Infrarot Aufheller zu
verbessern.
Bearstep Laser Entfernungsmesser Nachtsichtgerät
Nachtsichtgerät
max. 500 m
max. 200 m
32 mm
6-fache Vergrößerung
4-fache Vergrößerung
4 Stück LR6/AA Mignon
ca. 120 Minuten bei Dauereinsatz
ca. 175x100x51 mm
ca. 400 g
Nachtsichtgerät mit integriertem Laser-
Entfernungsmesser, Schutztasche, Objektiv-, und
Okularschutzdeckel, Bedienungsanleitung.
1
Werbung
Verwandte Anleitungen für Askari 160800
Inhaltszusammenfassung für Askari 160800
- Seite 1 Bedienungsanleitung Bearstep Laser Entfernungsmesser Nachtsichtgerät Bedienungsanleitung – 160800 Laser Entfernungsmesser Nachtsichtgerät Sehr geehrter Kunde! Bitte lesen Sie diese Bedienungsanleitung aufmerksam vor der Inbetriebnahme des Gerätes durch. Sie beugen damit einer möglichen Beschädigung des Gerätes vor. Bitte bewahren Sie die Bedienungsanleitung auf um später ggfs. Informationen nachlesen zu können.
- Seite 2 Bedienungsanleitung Bearstep Laser Entfernungsmesser Nachtsichtgerät Batterien einlegen Sobald das Batteriesymbol im Display zu blinken beginnt ist es ratsam die vorhandenen Batterien gegen neue Batterien auszutauschen. Verwenden Sie nur hochwertige Mignon Batterien AA und legen die Batterien wie im Batteriemagazin angegeben ein. Achten Sie dabei auf die Polung Plus und Minus.
- Seite 3 Bedienungsanleitung Bearstep Laser Entfernungsmesser Nachtsichtgerät Kurze Beschreibung der einzelnen Komponenten (1) P EIN/AUS oder Entfernungsmessung (2) M Modus Taste / Funktionstaste / Parametereinstellungen (3) ke Erhöhen der Vergrößerung oder Helligkeit Verringern der Vergrößerung oder Helligkeit Ke Infrarot Ein/Ausschalten EIN / AUS der Helligkeitseinstellung Okular Objektiv...
- Seite 4 Bedienungsanleitung Bearstep Laser Entfernungsmesser Nachtsichtgerät Bildschirmanzeige (a) Zielpunkt (b) Datenanzeige (c) Vergrößerungsfaktor (Zoom) (d) Luftdruck Anzeige (e) Temperaturanzeige (f) Kompass (g) IR LED Modus (h) Batterieanzeige (i) Neigungswinkelanzeige Bedienungsanleitung Einschalten/Ausschalten Den Knopf 1 EIN/AUS jeweils ca. 3 Sekunden gedrückt halten. Beobachten Das Gerät einschalten.
- Seite 5 Bedienungsanleitung Bearstep Laser Entfernungsmesser Nachtsichtgerät Helligkeit einstellen Drücken Sie die Taste um die Helligkeit einzustellen. Drücken Sie die Taste um die Helligkeit zu erhöhen. Drücken Sie die Taste um die Helligkeit zu verringern. Einstellung Infrarotbeleuchtung Drücken Sie die Taste Drücken Sie die Taste mehrmals hintereinander um einzelnen Infraroteinstellungen...
- Seite 6 Bedienungsanleitung Bearstep Laser Entfernungsmesser Nachtsichtgerät Auswahl der verschiedenen Messmöglichkeiten Drücken Taste zwischen folgenden Messmöglichkeiten auszuwählen: Normal Nebel (FOG) Kleines Ziel (LOCK) Horizontale Abstandsmessung (MD HD) Vertikale Höhenmessung (MD VD) Geschwindigkeitsmessung (km/h) Normal-Modus Drücken Sie die Taste um den Messvorgang zu starten. Drücken Sie die Taste erneut, um den Messvorgang zu beenden.
- Seite 7 Bedienungsanleitung Bearstep Laser Entfernungsmesser Nachtsichtgerät Kleines Ziel Sofern ein Ziel sehr klein ist oder eine punktuelle Messung exakt vor einem Hintergrund mit vielen Objekten vorgenommen werden soll wählen Sie den Modus Kleines Ziel = Lock. Drücken Sie die Taste um die Messung durchzuführen. In der Beispielabbildung wurde das Ziel D für die Messung angepeilt.
- Seite 8 Bedienungsanleitung Bearstep Laser Entfernungsmesser Nachtsichtgerät orizontale Abstandsmessung Drücken Sie um den Abstand zu messen. Die Daten von MD und HD werden fortlaufend gemessen. MD = gemessene Entfernung entspricht der Entfernung entweder AB oder AC Vertikale Höhenmessung Drücken Sie um die Höhe zu messen. Die Daten von MD und VD werden fortlaufend gemessen.
- Seite 9 Bedienungsanleitung Bearstep Laser Entfernungsmesser Nachtsichtgerät Geschwindigkeitsmessung Drücken Sie um die Geschwindigkeit zu messen. Einstellungen Schalten Sie das Gerät zunächst ein. A Drücken Sie lange um ins Menü der Einstellungen zu gelangen. B Drücken Sie kurz um zwischen den Einstellungen zu wechseln. C Drücken Sie um die Einstellungen zu verändern.
- Seite 10 Bedienungsanleitung Bearstep Laser Entfernungsmesser Nachtsichtgerät Folgende Auswahlmöglichkeiten bestehen: 1. OSD Color: 1- gelb 2- grün 3-rot 4-blau 5-weiss 6-schwarz 2. Temperatur: Grad Celsius oder Grad Fahrenheit 3. Distance ： M = Meter oder Yd = Yards 4. Height ： M = Meter oder Ft = Feet 5.
- Seite 11 7. Um die Linsen von eventuellen leichten Verschmutzungen zu befreien benutzen Sie ausschließlich ein Flusen freies Wolltuch. Stärke Verschmutzungen lassen sich mit einem im Handel erhältlichen Spezialreiniger beseitigen. Bei Rückfragen steht Ihnen unsere Kundenbetreuung gerne zur Verfügung! Ihr Askari Team! Askari Sport GmbH, Ludwig-Erhard-Str. 4, 59348 Lüdinghausen...
