Telegärtner MSA 2 Montage- Und Bedienungsanleitung
Quicklinks
Inhaltszusammenfassung für Telegärtner MSA 2

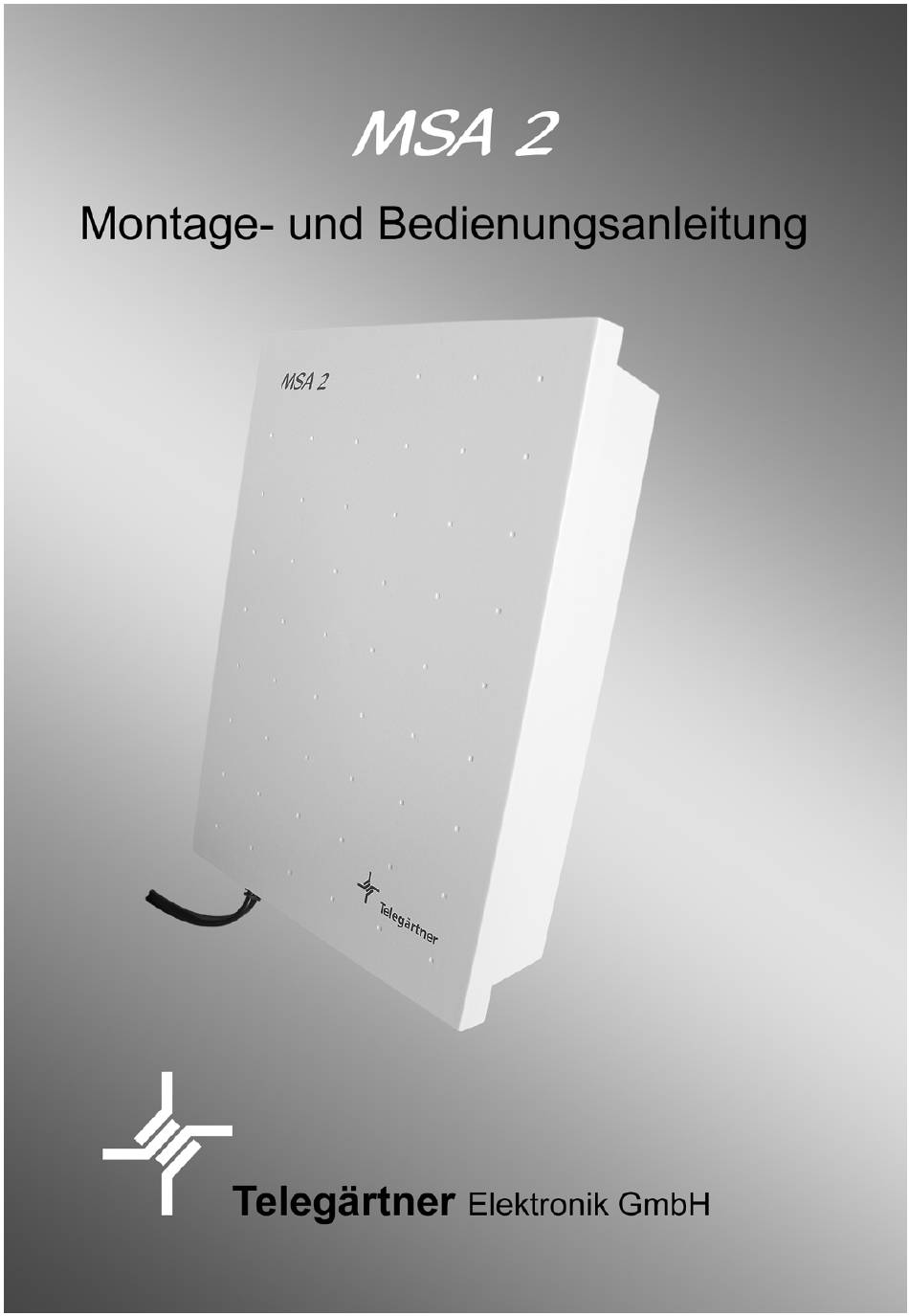

- Seite 1 Montage und Bedienungsanleitung MSA 2 Montage und Bedienungsanleitung MSA 2...
- Seite 2 Montage und Bedienungsanleitung MSA 2...
-

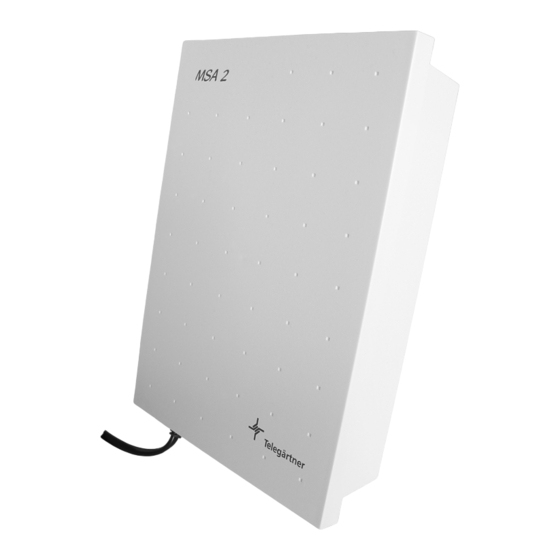

Seite 3: Maschinenraumsprechanlage Für Aufzüge (Msa 2)
Dies ist z.B. während Wartungs- oder Montagearbeiten an der Aufzugsanlage notwendig. Die MSA 2 ist in einem Kunststoffgehäuse mit integriertem Netzteil untergebracht. Im Anschlussraum der MSA 2 (siehe Bild 1) sind zwei TAE- Buchsen, zwei Stiftleisten für Anschlussklemmen, ein Schiebeschalter und eine Modularbuchse untergebracht. - Seite 4 Bild 1: MSA 2 mit geöffnetem Gehäusedeckel Die MSA 2 ist für die Wandmontage gedacht, und sollte im Maschinenraum in der Nähe der Anschlussdose des Notruftelefons NRT montiert werden. Als Maschinenraumtelefon kann jedes handelsübliche MFV- fähige Telefon verwendet werden (z.B. Wandtelefon, Art. Nummer 60 1460).
- Seite 5 Verdrahtungsschema MSA 2 in Verbindung mit einem Notrufgerät: MSA 2 NRT 1 NT / NRT 2 NT Amtsdose Wandtelefon Tel efon TAE1 N RT TAE2 Verdrahtungsschema MSA 2 in Verbindung mit zwei Notrufgeräten im Master / Slave Betrieb: MSA 2...
- Seite 6 Nach Installation der erforderlichen Komponenten (Telefon und NRT in den TAE- Buchsen der MSA 2 einstecken) kann eine Sprechverbindung nur vom Telefon zum NRT aufgebaut werden. Aufbau der „Montage - Sprechverbindung“ in Verbindung mit einem angeschlossenen Notrufgerät: 1. Verbindung mit der zuletzt aktiven Sprechstelle...
- Seite 7 Dauer von 30 Minuten. Während der Sprechverbindung haben Sie nun die Möglichkeit zwischen den einzelnen Sprechstellen umzuschalten und die Lautstärke des Lautsprechers, bzw. die Empfindlichkeit des Mikrofons einzustellen Die Sprechverbindung kann nach Auflegen des Telefons erneut wie beschrieben aufgebaut werden. Montage und Bedienungsanleitung MSA 2...
- Seite 8 Temperaturen Betriebstemperatur 0°C bis +40°C Lagertemperatur -20°C bis +70°C Mechanische Werte Gehäuse Abmessungen H x B x T 218 x 155 x 60mm Schutzklasse IP20 Herausgeber: Telegärtner Elektronik GmbH Änderungen vorbehalten. Stand: 16. Juni 2010 Montage und Bedienungsanleitung MSA 2...
