Sicherheitshinweise

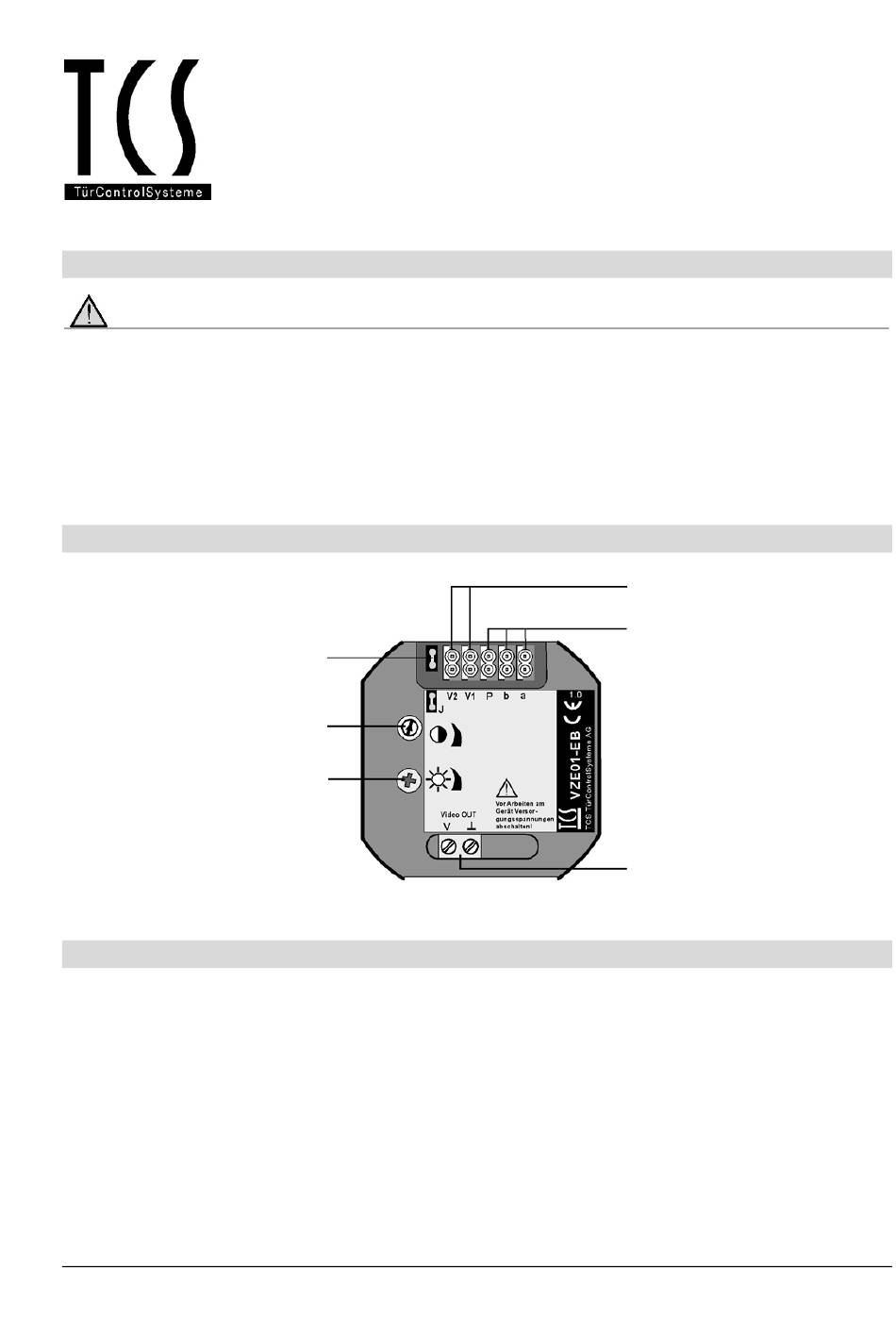

Geräteübersicht
Technische Daten
zwischen Koax-Signal und TCS:BUS: 100 V
iso
Produktinformation
Videozweidrahtempfänger
VZE01-EB
• Das Gerät darf nur durch Elektro-
fachpersonal installiert und in Be-
trieb genommen werden!
• Vor Arbeiten am Gerät Versor-
gungsspannungen abschalten!
Video-Klemmen (2-Draht)
:BUS-Klemmen
Video-Klemmen (Koax)
24 V DC ± 8 %
I(Pmax) = 100 mA
100 Ohm balanced
75 Ohm unbalanced
- 10 dB bis + 2 dB
- 20 bis + 40 °C
Kunststoff
52 x 52 x 23 mm
33 g
Technische Änderungen vorbehalten.
Art.Nr.
rms
0012792 Version 1.1 mi
