Cooper SL 1050 Betriebsanweisung
Inhaltszusammenfassung für Cooper SL 1050

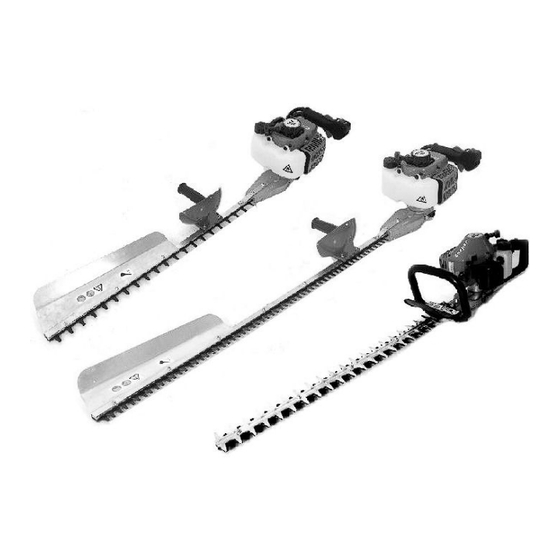

- Seite 1 MODELL: SL 750 / SL 1050 / SLP 600 SERIENNUMMER: ( D ie Seriennummer befindet sich auf dem Typenschild ) LESEN SIE VOR INBETRIEBNAHME DIE KOMPLETTE ANWEISUNG...
- Seite 2 INHALT Warnungen und Sicherheitshinweise Sicherheitssymbole an der Maschine Startvorbereitung Starten des Motors Ausschalten der Maschine Transport Technische Daten Ersatzteillisten CE-Konformatitätserkärung WARNUNGEN UND SICHERHEITSHINWEISE SYMBOLE MACHEN SIE SICH MIT DER HECKENSCHERE VERTRAUT Lesen Sie diese Betriebsanweisung und beachten Sie die am Gerät angebrachten Aufkleber. Machen Sie sich mit der Bedienung, sowie den besonderen potentiellen Gefahren vertraut, die vom Gerät ausgehen.
-
Seite 3: Warnungen Und Sicherheitshinweise
WARNUNGEN UND SICHERHEITSHINWEISE SYMBOLE SICHERHEITSKLEIDUNG TRAGEN Tragen Sie keine weite Kleidung, Halstücher oder Schmuck ( Ringe, Uhren, Ketten etc. ) . Sie können sich in beweglichen Teilen verfangen. Bei der Arbeit sind Sicherheitsschuhe mit rutschfesten Sohlen zu tragen. Tragen Sie bei langem Haar eine schützende Kopfbedeckung. - Seite 4 WARNUGEN UND SICHERHEITSHINWEISE GERÄT NIEMALS UNBEAUFSICHTIGT BETREIBEN Beaufsichtigen Sie das Gerät solange, bis der Antrieb vollständig zum Stillstand gekommen ist. RÜCKSCHLAG Wenn das Schneidwerkzeug der Heckenschere auf einen festen Gegenstand trifft, kommt es zu einem Rückschlag, der gefährliche Verletzungen hervorrufen kann, da der Benutzer die Kontrolle über das Gerät verliert. Um Rückschlag zu vermeiden müssen Sie folgendes beachten: •...
-
Seite 5: Starten Des Motors
Zündkerze, Kolben, Schalldämpfer und Zylinder verringert und die Abgasemissionen reduziert. Die Schmierung ist optimal und die Lebensdauer Ihres Motors wird erhöht. Es ist wichtig, besonders hochwertiges und frisches Benzin und ausschließlich Markenöle zu verwenden. Sie müssen das Gemisch innerhalb von drei Wochen nach dem Ansetzen verbrauchen. Das Benzin-/Ölgemisch muss unbedingt vor dem Einfüllen in den Kraftstofftank hergestellt werden. -
Seite 6: Transport
Wenn Sie die Heckenschere auf schlechten Straßen oder über längere Distanzen transportieren ist es unbedingt notwendig, den Kraftstoff restlos aus dem Tank abzulassen, da dieser sonst auslaufen kann. TECHNISCHE DATEN Name/Typ SL 750 SL 1050 SLP 600 Nettogewicht Kg Gesamtlänge mm 1055... - Seite 7 Ersatzteilliste Motor 1E32FL für SL750 und SL1050 Bestellnr. Bezeichnung Bestellnr. Bezeichnung Bestellnr. Bezeichnung 1 1E34F.1.2 screw 32 GB/T70.1 screw M5x25 62 1E32FL-8 gasket 2 1E34F.1-4 outside cover 33 1E32FL-4 gasket 63 1E34F-3 gasket 3 1E34F.1-1 Filter net 34 GB9074.4 screw M4x16 64 1E32FL.1 muffler ass‘y 4 GB9074.4...
- Seite 8 Ersatzteilliste Motor 1E34FL für SLP600 Bestellnr. Bezeichnung Bestellnr. Bezeichnung Bestellnr. Bezeichnung 1 1E34F.1.2 screw 32 GB/T70.1 screw M5x25 62 1E32FL-8 gasket 2 1E34F.1-4 outside cover 33 1E32FL-4 gasket 63 1E34F-3 gasket 3 1E34F.1-1 Filter net 34 GB9074.4 screw M4x16 64 1E32FL.1 muffler ass‘y 4 GB9074.4 screw M5x55...
- Seite 9 Ersatzteilliste SL750 Bestellnr. Bezeichnung Bestellnr. Bezeichnung Bestellnr. Bezeichnung 1 SL750.1 lever ass‘y 19 GB9074.4 screw M5x12 37 BL750.4.2.2-2 stand 2 GB846 screw ST2.9x9.9 20 SL750.2-3 clutch case 38 GB29.2 bolt M5x30 3 BL750.3-9 button 21 GB9074.4 screw M5x16 39 BL750.4.2-2 case cover 4 BL750.3-7 spring...
- Seite 10 Ersatzteilliste SL1050 Bestellnr. Bezeichnung Bestellnr. Bezeichnung Bestellnr. Bezeichnung 1 SL1050.1 lever ass‘y 19 GB9074.4 screw M5x12 37 BL1050.4.2.2-2 stand 2 GB846 screw ST2.9x9.9 20 SL1050.2-3 clutch case 38 GB29.2 bolt M5x30 3 BL1050.3-9 button 21 GB9074.4 screw M5x16 39 BL1050.4.2-2 case cover 4 BL1050.3-7 spring...
- Seite 11 Ersatzteilliste SLP600 Bestellnr. Bezeichnung Bestellnr. Bezeichnung Bestellnr. Bezeichnung 1 SLP600.1-1 hand grip 15 GB1152 fuel cup M6 28 SL750.2-1 gear shaft 2 SLP600.1.1-1 hand grip 16 GB6177 nut M5 29 BL750.4.2.2-2 stand 3 SLP600.1-2 spring 17 BL750.4.2-8 cushion 30 GB29.2 bolt M5x35 4 SLP600.1.3-4 left handle...
-
Seite 12: Ce-Konformitätserklärung
Shandong Huasheng Pesticide Machinery Co., Ltd No. 1 Zhongtian road Linyi High Tech District – Linyi City – Shandong CHINA erklärt auf eigene Verantwortung, dass die folgenden Heckenscheren mit Verbrennungsmotor Marke COOPER oder LAWNBOSS Serien- und SL750 - Motorbezeichnung: 1E32F Motornummer...
