PHYWE Systeme GmbH & Co. KG
Robert-Bosch-Breite 10
D-37079 Göttingen
Telefon
+49 (0) 551 604-0
Fax
+49 (0) 551 604-107
E-mail
info@phywe.de
Betriebsanleitung
Das Gerät entspricht
den zutreffenden
EG-Rahmenrichtlinien

INHALTSVERZEICHNIS

1
SICHERHEITSHINWEISE
2
ZWECK UND EIGENSCHAFTEN
3
4
5
6
7
8
9
1
SICHERHEITSHINWEISE
Das Gerät entspricht den Sicherheitsvorschriften von
DIN/VDE 0411. Das Arbeiten mit dem Gerät ist gefahr-
los und sicher, wenn die nachfolgenden Sicherheitsvor-
schriften konsequent beachtet werden. Bitte lesen Sie
diese Instruktionen unbedingt sorgfältig, bevor Sie das
Gerät in Betrieb nehmen:
www.phywe.com, © All rights reserved
Analog-Demomultimeter ADM 2

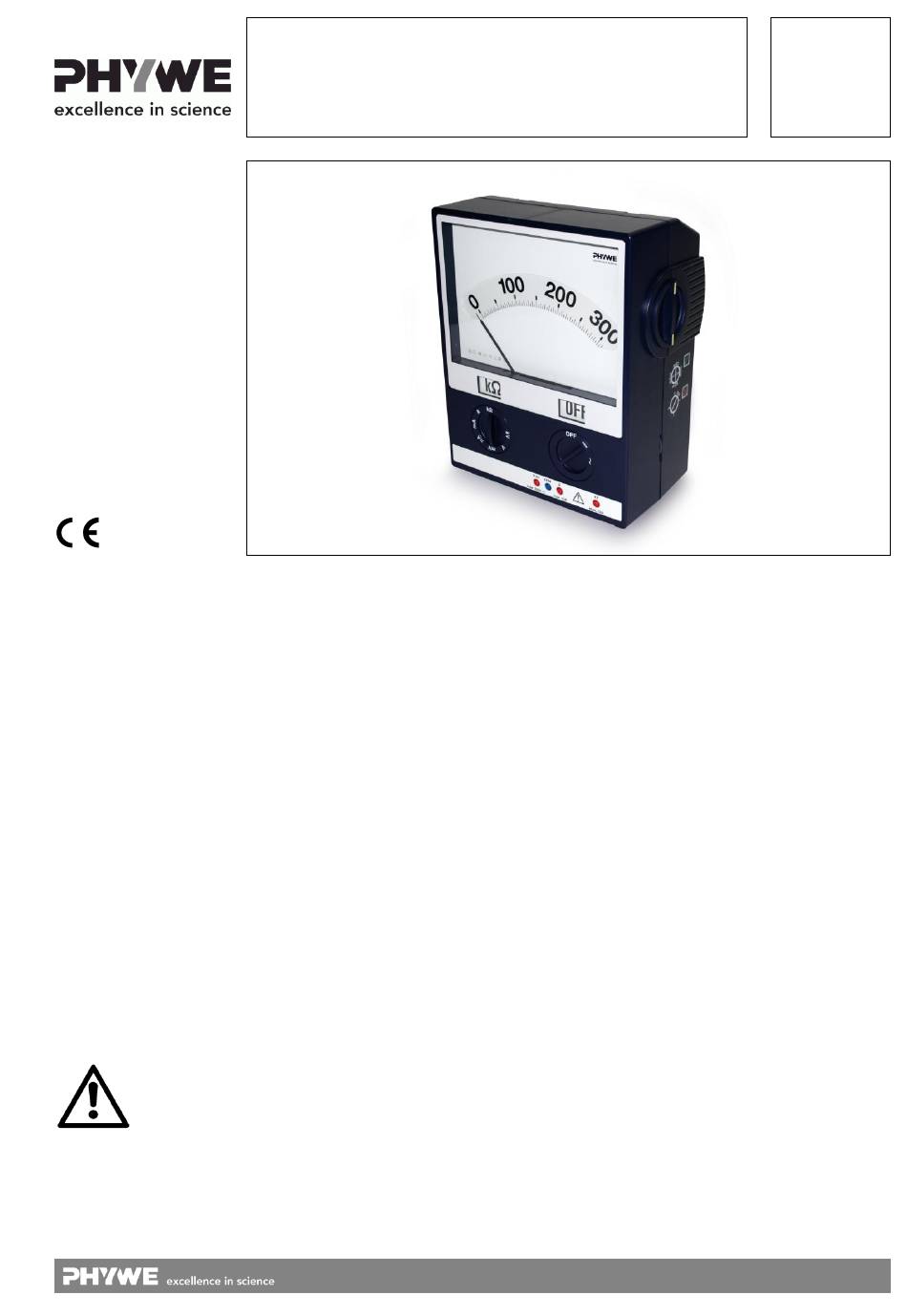

Abb. 1: 13820-01, Analog-Demomultimeter ADM 2
Vor Inbetriebnahme des Gerätes ist die Betriebsanlei-
tung sorgfältig und vollständig zu lesen. Sie schützen
sich und vermeiden Schäden an Ihrem Gerät.
Verwenden Sie das Gerät nur für den vorgesehenen
Zweck.
Das Gerät ist nur zum Betrieb in trockenen Räumen, die
kein Explosionsrisiko aufweisen, vorgesehen.
Die Gerät nicht öffnen.
Keine anderen Geräte als die vorgesehenen an das Ge-
rät anschließen.
Öffnen Sie das Batteriefach nie, ohne das Gerät zuvor
auszuschalten und die Messleitungen abzuziehen.
Beim Messen von Spannungen über 30 V nur Verbin-
dungsleitungen mit Sicherheitssteckern verwenden.
Spannungen über 300 V ausschließlich über die kV-
Buchse 7 zuführen.
Niemals gefährliche Spannungen messen, wenn die-
se über 1 kV liegen.
Spannungen über 10 kV dürfen nur über einen geeigne-
ten Hochspannungstastkopf zugeführt werden, dessen
Betriebsanleitung genau zu beachten ist.
Das Gerät ist vor harten Stößen und vor Feuchtigkeit zu
schützen.
Verhält sich das Gerät fehlerhaft oder sind sichtbare
Schäden erkennbar, so ist es außer Betrieb zu stellen.
Es sollte unverzüglich an unsere Serviceabteilung zur
Reparatur eingeschickt werden.
2
ZWECK UND EIGENSCHAFTEN
Das Analog-Demo-Multimeter ADM 2 ist ein modernes,
universell einsetzbares Vielfachmessinstrument, das speziell
den Belangen des Unterrichts Rechnung trägt. Das einge-
baute Drehspulinstrument erlaubt in Verbindung mit dem
13820-01
1
13820-01 / 0716
