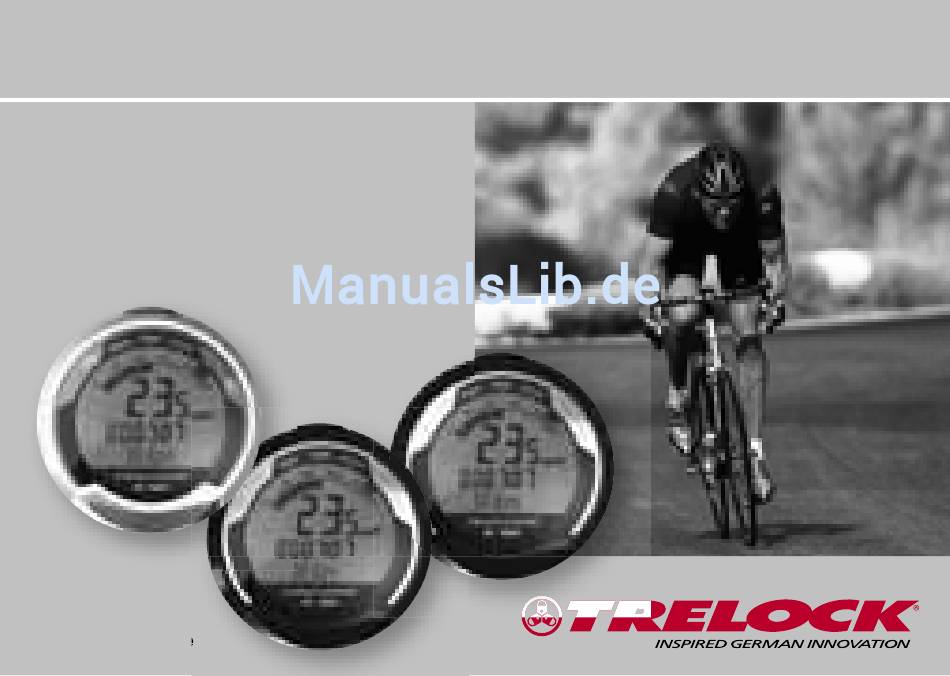

- Seite 1 COCKPIT FC 520 / 530 / 535 BEDIENUNGSANLEITUNG MANUAL MODE D´EMPLOI GEBRUIKSAANWIJZING www.trelock.de...
- Seite 3 COCKPIT FC 520 / 530 / 535 BEDIENUNGSANLEITUNG MANUAL MODE D‘EMPLOI GEBRUIKSAANWIJZING...
- Seite 4 Sie haben sich für einen TRELOCK- Fahrradcomputer FC 520 (Uni-Base), FC 530 (Uni-Base) oder FC 535 (Night- Light-Base) entschieden und damit eine gute Wahl getroffen. Ihr neuer Fahrrad- computer ist durch das TRELOCK-typische, optische Leitsystem und die große Mono- taste einfach und komfortabel zu bedienen.
-
Seite 5: Inhaltsverzeichnis
Inhalt Lieferumfang Aktivieren des Fahrradcomputers Einlegen der Night-Light-Base Batterie Montage Displayaufbau und Bedienungsprinzip Allgemeine Voreinstellung Hauptmenüs Training Ergänzende Informationen und Hinweise... - Seite 6 1. Lieferumfang 1.1 FC 520, 530 1.2 FC 535...
-
Seite 7: Aktivieren Des Fahrradcomputers
3. Einlegen der Night-Light-Base Batterie 2. Aktivieren des Radcomputers 3.1 FC 535 Bei der Auslieferung ist die Batterie bereits Die Displaybeleuchtung Ihres Radcompu- in den Radcomputer eingelegt. Um den ters wird durch eine Batterie in der Night- Computer zu aktivieren, muss die rote Light-Base gespeist. -
Seite 8: Montage
4. Montage 3.2 Information zur Erstinbetriebnahme 4.1 Montage der Lenkerhalterung Durch Aktivieren des Computers gelangen Sie automatisch zu den „allgemeinen Vor- einstellungen“ im Menü „Einstellen“ (SET). Wie Sie die allgemeinen Einstellungen ändern, ist unter 6.1 beschrieben. Wollen Sie später Änderungen an den allgemeinen Einstellungen vornehmen, wechseln Sie durch mehrmaliges drücken der MODE-Taste in das Menü... - Seite 9 4.2 FC 520, 530...
- Seite 10 4.3 FC 535...
-
Seite 11: Montage Des Sensors
4.4 Montage des Sensors... - Seite 12 4.5 Montage des Magnets...
-
Seite 13: Displayaufbau Und Bedienungsprinzip

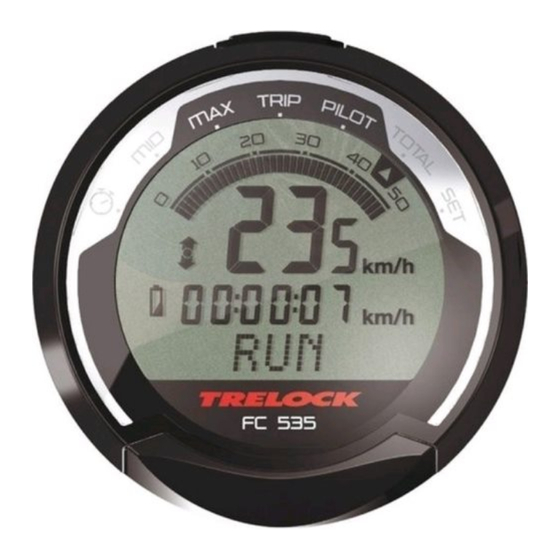

5. Displayaufbau und Bedienungsprinzip SET-Taste Analoge Tacho-Anzeige Optisches Leitsystem Anzeigezeile 1 Anzeigezeile 2 Batterie wechseln Anzeigezeile 3 MODE-Taste... -
Seite 14: Allgemeine Voreinstellung
6. Allgemeine Voreinstellungen 6.1 Auswahl der Sprache Nach Aktivieren des Computers gelangen Sie in das Menü „Sprache?“. Durch Drücken der SET-Taste fi nden Sie zur Sprachaus- wahl. Wählen Sie mit der MODE-Taste eine der acht Sprachen (Deutsch, Englisch, Französisch, Niederländisch, Spanisch, Italienisch, Russisch, Polnisch) aus und bestätigen Sie mit der SET-Taste. -
Seite 16: Wahl Zwischen Km/H Und M/H
6.2 Wahl zwischen km/h und m/h Im Menü „Einheiten?“ sind „km/h“ als Standardwerte voreingestellt. Wenn Sie diesen Wert übernehmen wollen, drücken Sie die MODE- Taste. Zum Ändern auf „m/h“ drücken Sie die SET-Taste. Mit der MODE-Taste können Sie jetzt im Fenster „Einheit Geschw?“ zwischen „m/h“... -
Seite 17: Einstellung(En) Der Radgröße(N) (Gilt Nicht Für Fc520 )
6.3 Einstellung(en) der Radgröße(n) (gilt nicht für FC520 ) Sie können Ihren Fahrradcomputer an zwei Fahrrädern verwenden, auch wenn diese über verschiedene Laufradumfänge verfügen. Sie benötigen dazu für jedes Fahrrad eine eigene Sender/Halter-Einheit (Art. ZF 405 für FC 530 bzw. ZF 409 für FC 535) und einen Speichenmagnet (ZF 50, Zubehör nicht im Lieferumfang enthalten). - Seite 18 Einstellung(en) der Radgröße(n) (Laufradumfang) Unter „Radgrösse1“ bzw. „Rad- grösse 2“ (nur FC 530, 535) geben Sie nun den Laufradumfang Ihres Fahrrads ein. Er ergibt sich aus der Reifengröße, die Sie auf der Seite Ihres Reifens ablesen können. Die entsprechende 4stellige Zahl entneh- men Sie der Tabelle auf S.
- Seite 19 Wheel Size (WS) Chart (Radgrößen / Laufradumfang) ETRTO WS mm ETRTO WS mm 47 – 305 16x1.75x2 1272 60 – 559 26/2.35 2146 47 – 406 20x1.75x2 1590 32 – 630 27x1 1/4 2199 40 – 622 28x1.5 2224 50 – 406 20/2.00 1593 60 –...
-
Seite 20: Einstellen Der Aktuellen Uhrzeit
6.4 Einstellen der aktuellen Uhrzeit Wenn Sie die Uhrzeit ändern wollen, drücken Sie die SET-Taste. Nach- einander können Stunden, Minuten, Sekunden (starten automatisch nach Bestätigung der Minuten), mit der MODE-Taste geändert werden. Mit der SET-Taste bestä- tigen Sie Ihre Eingaben und wechseln zur nächsten Stelle. -
Seite 21: Eingabe Und Ändern Der Pin - Diebstahlschutz
6.5 Eingabe und Ändern der PIN – Diebstahlschutz Mit einer PIN können Sie Ihren Fahrradcomputer vor fremdem Zugriff schützen. Eine Aktivierung des Fahrrad- computers ist dann nur möglich, wenn die PIN korrekt eingegeben wird. Nach Einstellung der Uhrzeit gelangen Sie zum Fenster „PIN ändern?“. -
Seite 22: Eingabe Und Ändern Der Pin - Zeit
6.6 Eingabe und Ändern der PIN – Zeit Wird der Fahrradcomputer, der sich im Sleep-Modus befi ndet, über eine bestimmte Zeit hinaus nicht geweckt, muss er durch Eingabe Ihrer PIN wieder aktiviert werden. Die Zeitspanne (PIN- Zeit) können Sie im Fenster „PIN-Zeit neu?“ eingeben bzw. ändern: Nachdem Sie die SET-Taste gedrückt haben, werden Sie aufgefor- dert, Ihre PIN einzugeben. -
Seite 23: Energiesparfunktion
7. Hauptmenüs 6.7 Energiesparfunktion Mit der Einstellung der PIN-Zeit ist eine Durch Drücken der MODE-Taste, wechseln Energiesparfunktion verbunden. Sie zwischen den Menüs Stoppuhr ( Werkseitig ist die PIN-Zeit auf 60 min einge- Durchschnitt (MID), Maximal (MAX), Runde stellt, die PIN ist auf „0000“ eingestellt. (TRIP), Pilot (PILOT), Gesamt (TOTAL) und Damit wird die Uhrzeit im Sleep-Mode Einstellungen (SET). - Seite 24 Starten, Stoppen und Zurücksetzen 7.1 Menü „Stoppuhr“ (nur FC 530, 535 ) der Stoppuhr Mit der SET-Taste starten und stoppen Sie die Aktuelle Stoppuhr. Geschwindigkeit Durch 3 Sekunden langes Drücken der SET- Stoppuhr Taste wird die Stoppuhr Menüanzeige auf „0“ zurückgesetzt. 7.2 Menü...
- Seite 25 7.3 Menü „Maximal“ MAX Im Menü „MAX“ wird die maximale Geschwindigkeit der Runde angezeigt. Durch 3 Sekunden langes Drücken der Aktuelle SET-Taste stoppen Sie die Messung der Geschwindigkeit aktuellen Runde und setzen alle Runden- werte des Computers auf „0“. Aktuelle Uhrzeit Maximale Geschwindigkeit der aktuellen Runde...
-
Seite 26: Menü "Einstellen" Set
7.5 Menü „Pilot“ PILOT Einstellen des Tageskilometerzählers Durch 3 Sekunden langes Drücken der SET- Taste, können Sie in „setze km“ die Anzeige Aktuelle des Tageskilometerzählers ändern (nur bei Geschwindigkeit ausgeschalteter Stoppuhr möglich). Diese Funktion ist hilfreich, wenn Sie z.B. Umwege Aktuelle Uhrzeit gemacht haben, obwohl Sie nach einem Tageskilometer-... - Seite 27 Gesamtkilometer des aktuellen Rades Wenn Sie Ihren Computer an Durch 3 Sekunden langes Drücken der SET-Taste 2 Fahrrädern (gilt nicht für FC 520) im Menü „SET“ haben Sie die Möglichkeit, Ihre verwenden, müssen Sie vor Fahrt- Voreinstellungen zu korrigieren und weitere beginn das entsprechende Einstellungen vorzunehmen.
- Seite 28 Sie wieder 3 Sek. die SET-Taste gedrückt halten, bis das Menü „Uhr?“ erscheint und danach durch Drücken der MODE-Taste weiter wechseln zu „Radgrösse?“ (Laufradumfang, Rad 1 und Rad 2 (gilt nicht für FC 520)), „Gesamt km?“(Kilometerleistung, Rad 1 und Rad 2) und wieder zu „Einstellen“.
- Seite 29 Sie wieder zu „Einstellen“. Druck der MODE-Taste, ob Sie den Wert für „Fahrrad 1?“ und/oder „Fahrrad 2?“ (gilt nicht für FC 520) einstellen wollen. Anschließend ob Sie die „Radgrösse?“ oder „Gesamt km?“ eingeben wollen. Verändern der Einstellungen wie gewohnt mit der MODE-Taste, bestätigen mit der...
- Seite 30 (gilt nicht für FC 520) SET-Taste MODE-Taste für Änderung für Bestätigung MODE-Taste für (gilt nicht für FC 520) SET-Taste Änderung für Bestätigung...
-
Seite 31: Training
8. Training 9.2 Häufi g gestellte Fragen 8.1 Gezielt trainieren Warum lässt sich der Fahrradcomputer nicht Mit Ihrem TRELOCK-Fahrradcomputer haben aktivieren? Sie vielfältige Möglichkeiten, gezielt sportlich Die Batterie ist leer und muss gewechselt zu trainieren. Sie können z. B. kontrollieren werden. -
Seite 32: Wartung Und Pflege
9.5 Sicherheitshinweise Warum ist die Anzeige blass? Die Batterie ist leer und muss gewechselt TRELOCK-Fahrradcomputer sind für den werden. Privatgebrauch konzipiert und für gewerb- liche oder medizinische Anwendungen nicht geeignet. 9.3 Reset Evtl. nötige Resets werden automatisch ausgeführt. Sollte dennoch eine Störung 9.6 Technische Daten... -
Seite 33: Garantie Und Service
Hier können Sie Ihre PIN-Nummern 9.7 Garantie und Service eintragen Sie haben ein TRELOCK-Qualitätsprodukt erworben. TRELOCK garantiert dem Erstkäufer für den Zeit- raum von zwei Jahren ab Kaufdatum, dass dieses Werkseinstellung PIN: TRELOCK-Produkt frei von Material- und Ver- arbeitungsfehlern ist, und stellt sicher, dass jedes mangelhafte Produkt kostenlos repariert oder durch ein neues Produkt ersetzt wird.
