Betriebsanleitung
FlowTemp
Vor Gebrauch lesen!
Alle Sicherheitshinweise beachten!
Für künftige Verwendung aufbewahren!
04.2015
900.100.0805
®
ST
Mess-, Regel- und
Überwachungsgeräte
für Haustechnik,
Industrie und Umweltschutz
Lindenstraße 20
74363 Güglingen
Telefon
+497135-102-0
Service
+497135-102-211
Telefax
+497135-102-147
info@afriso.de
www.afriso.com
523993
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für AFRISO FlowTemp ST
- Seite 1 Mess-, Regel- und Überwachungsgeräte für Haustechnik, Industrie und Umweltschutz Lindenstraße 20 74363 Güglingen Telefon +497135-102-0 Service +497135-102-211 Telefax +497135-102-147 info@afriso.de www.afriso.com Betriebsanleitung ® FlowTemp Vor Gebrauch lesen! Alle Sicherheitshinweise beachten! Für künftige Verwendung aufbewahren! 04.2015 900.100.0805 523993...
- Seite 2 1 Sicherheit 1.1 Bestimmungsgemäße Verwendung ® Das Durchflussmessgerät FlowTemp ST eignet sich ausschließlich für folgendes Anwendungsgebiet: Inspektionsmessung von Durchfluss und Temperatur an Was- serentnahmestellen. Eine andere Verwendung ist nicht bestimmungsgemäß. 1.2 Vorhersehbare Fehlanwendung ® Das FlowTemp ST darf insbesondere in folgenden Fällen nicht ver- wendet werden: ...
- Seite 3 1.7 Haftungshinweise Für Schäden und Folgeschäden, die durch Nichtbeachten der tech- nischen Vorschriften, Anleitungen und Empfehlungen entstehen, übernimmt der Hersteller keinerlei Haftung oder Gewährleistung. Der Hersteller und die Vertriebsfirma haften nicht für Kosten oder Schäden, die dem Benutzer oder Dritten durch den Einsatz dieses Produkts, vor allem bei unsachgemäßem Gebrauch des Produkts, Missbrauch oder Störungen des Anschlusses, Störungen des Produkts oder der angeschlossenen Geräte entstehen.
-
Seite 4: Produktbeschreibung

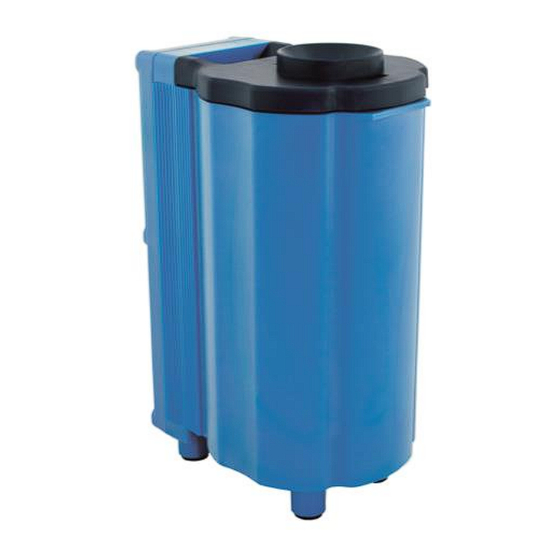

2 Produktbeschreibung ® Das FlowTemp ST ist ein Durchflussmessgerät, mit dem Messun- gen vorgenommen werden können. Die Messwerte werden mittels ® Bluetooth Smart an ein BlueLine - Messgerät oder zu einer App übertragen. Folgende BlueLine - Messgeräte können mit dem Flow- ®... -
Seite 5: Mess- Und Berechnungsgrößen
2.3 Mess- und Berechnungsgrößen Tabelle 2: Gemessene Werte Anzeige Gemessener Wert Einheit Durchfluss Wasserdurchfluss m³/h, l/s, m³/s, Temp. Wassertemperatur °C, °F Tabelle 3: Berechnete Werte Anzeige Berechneter Wert Einheit Q-Fluss Wärmestrom Diff.- Differenztemperatur °C, °F Temp. W.-Menge Menge des gemessenen Wassers Liter ®... -
Seite 6: Technische Daten
2.4 Technische Daten Tabelle 4: Technische Daten Parameter Wert Allgemeine Daten Abmessungen Ge- 97 x 158 x 71 mm häuse (B x H x T) (3.8 x 6.2 x 2.8 in) Gewicht (mit Batterien) Ca. 370 g (13,05 oz) Werkstoff Gehäuse Polyamid (PA) ®... -
Seite 7: Berechnungsformeln (Auszug)
Tabelle 5: Geräte Spezifikationen Parameter Wert Durchfluss (Abstand zum Wasserhahn ≤ 4 cm) Messbereich 1,5 l/min bis 17,5 l/min Genauigkeit ±0,3 l/min (0 bis 6 l/min) ±5 % vom Messwert (über 6 l/min) Auflösung 0,1 l/min Sensor Kapazitiver Sensor Wassertemperatur Messbereich +5 °C bis +80 °C Genauigkeit... -
Seite 8: Betrieb Mit Den Blueline - Messgeräten
3 Betrieb mit den BlueLine - Messgeräten 3.1 Erstinbetriebnahme 1. Drücken Sie zum Einschalten für zwei Sekunden die Taste ® "Power" am FlowTemp 2. Starten Sie auf dem BlueLine - Messgerät das Programm „Flow- ST“. ® Temp 3. Öffnen Sie durch Drücken der Taste „Enter“ das Hauptmenü. 4. - Seite 9 ® 5. Wählen Sie das gewünschte FlowTemp ST - Gerät aus und drü- cken Sie die Taste „Enter“, um die Verbindung herzustellen. Wenn die Verbindung hergestellt wurde, wechselt die Farbe der ® LED-Leuchtdiode am FlowTemp ST von blau auf grün. Das ausge- ®...
- Seite 10 Messung durchführen ® Im Hauptmenü des FlowTemp ST-Programms kann eine Messung gestartet werden. Dazu muss der Menüpunkt „Start Messung“ mit der Taste „Enter“ bestätigt werden und der Wasserhahn auf Kaltwas- ser gestellt werden. Die Wassertemperatur zu Beginn der Messung wird als Kaltwassertemperatur festgehalten.
-
Seite 11: Wartungsintervalle
Wartung Wartungsintervalle Tabelle 6: Wartungsintervalle Wann Tätigkeit Bei Bedarf Batterien ersetzen Gerät reinigen Störungen Reparaturen dürfen ausschließlich von fachspezifisch qualifiziertem Personal ausgeführt werden. Tabelle 7: Störungen Problem Mögliche Ursache Fehlerbehebung Batterien entladen Gerät schaltet nicht Batterien wechseln ... -
Seite 12: Kundenzufriedenheit
