Blue Lagoon Bl530 Handbuch
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Blue Lagoon Bl530

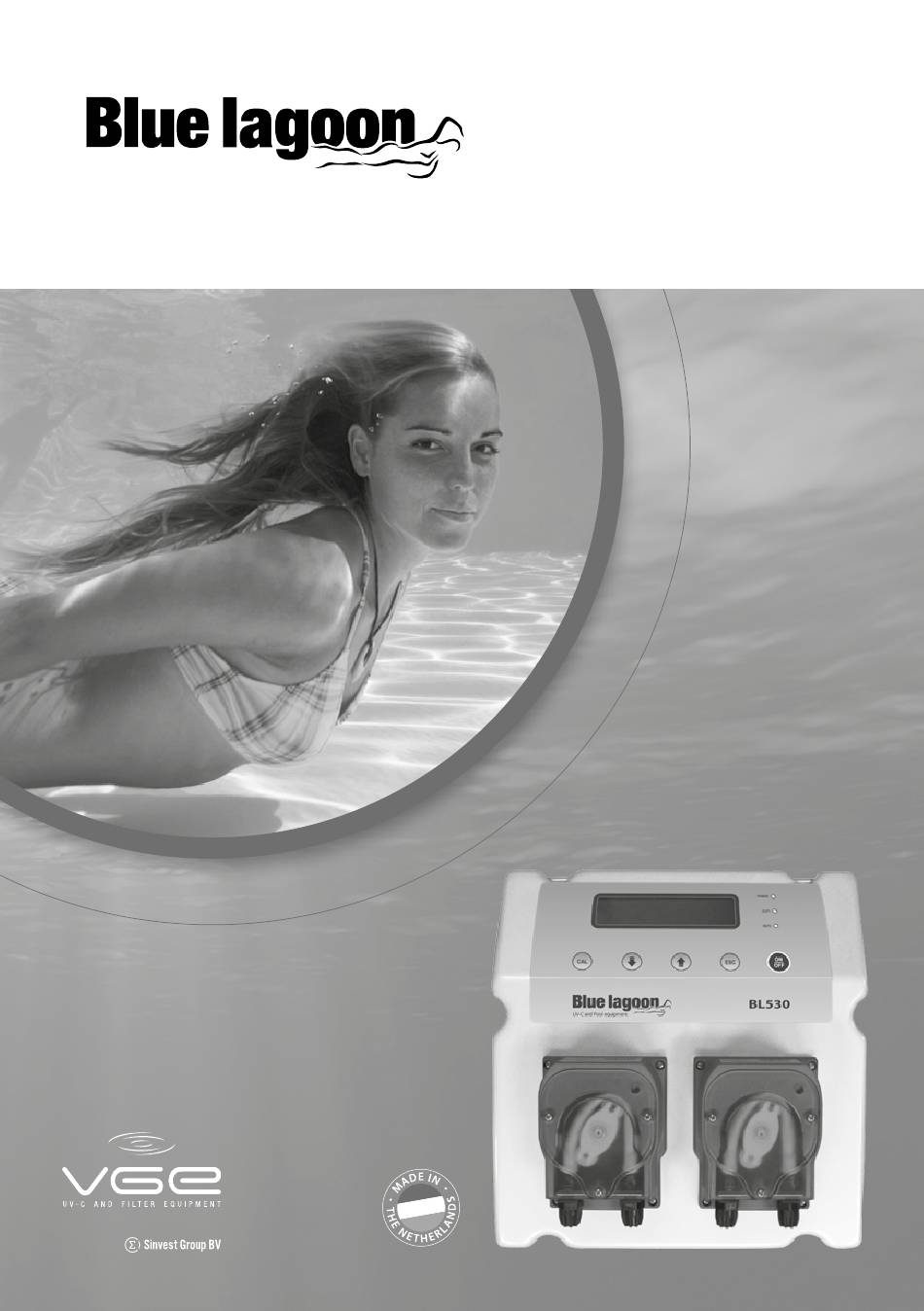

- Seite 1 BL530 PH/RX DOSAGE SYSTEM UV-C and Pool equipment TECHNICAL MANUAL MEMBER OF:...
-
Seite 2: Inhaltsverzeichnis
Standard Configuration Advanced Configuration 33 - 34 Liste der Konfigurationsparameter 34 - 37 Elektrochemische Kalibrierung Manueller Modus 39 - 40 KONTROLLBEISPIELE FEHLER / ALARME 40 - 41 INSTANDHALTUNG 41 - 42 ZUBEHÖR UND ERSATZTEILE 43 - 45 | BL530 PH/RX DOSIERSYSTEM... -
Seite 3: Allgemeine Sicherheitshinweise
Bei der Wartung sind stets Originalersatzteile zu verwenden. Die Nichtbeachtung der Anweisungen kann zu Geräteschäden und im Extremfall zu Personenschäden führen. Der Hersteller behält sich das Recht unangekündigter Änderungen am Gerät oder im technischen Handbuch vor. BL530 PH/RX DOSIERSYSTEM |... -
Seite 4: Verpackungsinhalt
Bedienungsanleitung. EINFÜHRUNG Die Steuerung BL530 ist eine kompaktes System, dass sich leicht montieren (Wand) und warten lässt. Es ermöglicht, den pH- und Redox-Potentialwert in Schwimmbecken zu überwachen und zu regeln. Das BL530-System umfasst eine Digitalsteuerung, die entsprechend den eingestellten Grenzwerten arbeitet, zwei Peristaltikpumpen (4 l/h), pH- und Redox-Elektroden mit BNC-Steckverbinder und Sondenhaltern. -
Seite 5: Technische Daten
Betriebstemperatur -10 bis +40 °C. Rel. Feuchte max. 90% nicht kondensierend. Gehäuse Selbstlöschender Kunststoff mit Polyester-Frontblende. Installation Wandmontage mit beiliegenden Schrauben und Stoppern. Schutzart IP65. Abmessungen 290 x 280 x 175 mm. Gewicht ca. 4 kg. BL530 PH/RX DOSIERSYSTEM |... -
Seite 6: Funktionsbeschreibung Des Systems
Änderungen zu speichern; wechselt vom manuellen Modus zum normalen Betrieb. ON/OFF Taste Aktiviert/Deaktiviert das Gerät oder quittiert Alarme; bei einer Dosierungsdeaktivierung oder einem Alarmzustand blinkt die POWER LED schnell. (Warnung! Das Gerät bleibt auch im Fall einer Abschaltung oder eines Neustarts deaktiviert). | BL530 PH/RX DOSIERSYSTEM... -
Seite 7: Hydraulikanschlüsse
Stelle. Hinweis: • Der Bodenfilter muss mindestens 5 cm Abstand zum Behälterboden haben. • Wenn ein Produkt mit hoher Dichte dosiert wird, sollte der kleine Innenfilter vom Bodenventil entfernt werden, um das Ansaugen zu erleichtern. BL530 PH/RX DOSIERSYSTEM |... -
Seite 8: Injektionsleitung
Hinweis: Das Injektionsventil arbeitet auch Rückschlagventil: es darf nicht demontiert werden. ELEKTRISCHE ANSCHLÜSSE Die Steuerung BL530 wird bereits intern verdrahtet und komplett mit Netzkabel (ohne Stecker) geliefert. Dies ist der einzige kundenseitig vorzunehmende elektrische Anschluss. Standardmäßige Stromversorgung: 230 V~, 50 Hz. -
Seite 9: Durchflusssicherheit
Hinweis: • Eine eventuelle Umkehrung der Anschlüsse "Phase / Null" der Stromversorgung hat keinen Einfluss auf den normalen Betrieb. • Falls die Pegel- und Fluss-Eingänge nicht benutzt werden, sind sie offen nicht verbunden) zu lassen. BL530 PH/RX DOSIERSYSTEM |... -
Seite 10: Inbetriebnahme
„Pump 2 manual“. • „ON”. Drückt man in dieser Situation die Taste ON/OFF, lässt sich die Pumpe aktivieren bzw. deaktivieren. Bei einem Fehler- oder Alarmzustand unterbricht die Pumpe die Dosierung, bis der normale Betriebszustand wiederhergestellt ist. | BL530 PH/RX DOSIERSYSTEM... -
Seite 11: Bedienung Der Elektronische Einheit
Konfigurierung des Systems gestatten. Dieser Modus ist in der Regel ausschließlich entsprechend autorisiertem technischen Personal vorbehalten. 1. Nach Auswahl der Option „Standard Configuration“ drücken Sie auf CAL, um die Liste der Parameter zu bearbeiten, oder auf ESC, um zum normalen Anzeigemodus zurückzukehren. BL530 PH/RX DOSIERSYSTEM |... -
Seite 12: Liste Der Konfigurationsparameter
240 Min. 0 Min. Alarm Pumpe 2 0 Min. 240 Min. 0 Min. Einschaltverzögerung 0 Min. 60 Min. 0 Min. BL530-1: Model Niederländisch, Italienisch, Niederländisch Deutsch Französisch, Sprache Model BL530-2: Italienisch, Englisch Englisch, Französisch, Spanisch Zurücksetzen Passwort | BL530 PH/RX DOSIERSYSTEM... -
Seite 13: Parameter 01 Funktionsweise Pumpe
Mit diesem Parameter lässt sich die Funktionsweise der Pumpe 2 einstellen, die normalerweise für die Kontrolle des Redox-Potentials benutzt wird. Siehe Beschreibung zu Parameter P01. PARAMETER 07 SOLLWERT PUMPE 2 Siehe Parameter P02, aber bezogen auf Redox-Messungen. BL530 PH/RX DOSIERSYSTEM |... -
Seite 14: Parameter 13 Einschaltverzögerung
PARAMETER 15 ZURÜCKSETZEN Hiermit können Sie die Werkskonfiguration wiederherstellen, um falsche oder unerwünschte Einstellungen wieder zu löschen. Durch das Bestätigen dieser Option gehen alle benutzerseitigen Einstellungen verloren. Um die Funktion zu aktivieren, geben Sie den Wert „12“ ein. | BL530 PH/RX DOSIERSYSTEM... -
Seite 15: Parameter 17 Funktion Alarmausgang
Wenn im Konfigurationsmodus 30 Sekunden lang keine Taste betätigt wird, wechselt das Gerät automatisch in den Bereitschaftsmodus. • Das System ist werksseitig mit Standardwerten konfiguriert. Mit der Funktion „RESTORE“ (P15) können Sie unerwünschte Einstellungen löschen und die Standardvorgaben wiederherstellen. BL530 PH/RX DOSIERSYSTEM |... -
Seite 16: Elektrochemische Kalibrierung
Impossible“ auftreten, kann das folgende Ursache haben: a) Pufferlösung verunreinigt oder abgelaufen. b) Elektrode untauglich oder defekt. c) Anschlusskabel oder Anschluss beschädigt. • Beim Versuch, den Offset bei einem stark von 7.00 abweichenden pH-Wert zu kalibrieren, wird | BL530 PH/RX DOSIERSYSTEM... -
Seite 17: Manueller Modus
System angefordert, um den Zugriff auf diese Funktion zu gewähren. 1. Drücken Sie die Taste CAL, um den Menümodus aufzurufen und wählen Sie mit den Tasten / die Option „MANUAL FUNC.1“ (oder „MANUAL FUNC.2“). 2. Bestätigen Sie mit der Taste CAL. BL530 PH/RX DOSIERSYSTEM |... -
Seite 18: Kontrollbeispiele
Jede vom Fehler erkannte Störung oder Unregelmäßigkeit führt zu einer Alarmmeldung auf dem Display: LEV1 / LEV2 Der Pegelsensor 1 oder 2 hat einen niedrigen Pegel der zu dosierenden Flüssigkeit erkannt: korrekten Füllstand im betreffenden Behälter wiederherstellen. | BL530 PH/RX DOSIERSYSTEM... -
Seite 19: Instandhaltung
Starten Sie die Pumpe und lassen Sie sie einige Minuten lang laufen, um das Pumpengehäuse mit Wasser durchzuspülen. Um Kristalle zu entfernen, tun Sie Folgendes: • Benutzen Sie eine geeignete Chemikalie (statt Wasser), um die Kristalle aufzulösen und lassen Sie die Pumpe einige Minuten lang laufen. BL530 PH/RX DOSIERSYSTEM |... - Seite 20 Für die Reinigung und Lagerung von pH- und Redox-Elektroden ist ein Lösungssatz erhältlich. Er enthält drei Lösungen: • Lösung A: Reinigungslösung für die Elektrode. • Lösung B: Spüllösung für die Elektrode vor und nach dem Reinigen. • Lösung C: Lagerlösung zum Auffüllen der Elektrodenschutzkappe bei Nichtbenutzung (Überwinterung, Betriebsferien). | BL530 PH/RX DOSIERSYSTEM...
-
Seite 21: Zubehör Und Ersatzteile
SP0003 Einspritzventil 1/2". SP0004 Saugventil PP / LIP Viton. SP0005 pH 4 Eichflüssigkeit, 90ml. SP0006 pH 7 Eichflüssigkeit , 90ml. SP0007 Redox Eichflüssigkeit 220 mV, 90 ml. SP0008 Elektromotor 230V 4 l/h, für BL530, BL210, BL212. BL530 PH/RX DOSIERSYSTEM |... - Seite 22 BL530 PH/RX DOSIERSYSTEM Artnr. Abbildung Umschreibung SP0009 Elektromotor 230V 1,8 l/h für BL220. SP0010 Schlauchrollen, für BL530, BL210, BL212. SP0011 Schlauchrollen für BL220. SP0012 Sauglanze für 50-Liter-Tank, BL530, BL220. SP0013 Sattelklemme DN50. Saug- und Druckrohre 2x2m, Injektionsventil und SP0014 Fußfilter.
- Seite 23 Umschreibung Transparenter Frontabdeckung für peristaltische SP0018 Pumpen, für BL220. SP0019 Santoprene Innenrohr für Schlauchpumpen, für BL220. Santoprene Innenrohr für Schlauchpumpen, für BL530, SP0020 BL210, BL212. SP0021 Niveausensor mit 2m Kabel und Stecker. Reinigungs- und Aufbewahrungsset für pH- und Redox SP0022 Elektroden.
- Seite 24 VGE International B.V. Ekkersrijt Son & Breugel The Netherlands Tel. +31(0) 499 461 099 Fax +31(0) 499 494 229 info@vgebv.nl www.vgebv.com Made in the www.bluelagoonuvc.com Netherlands...
