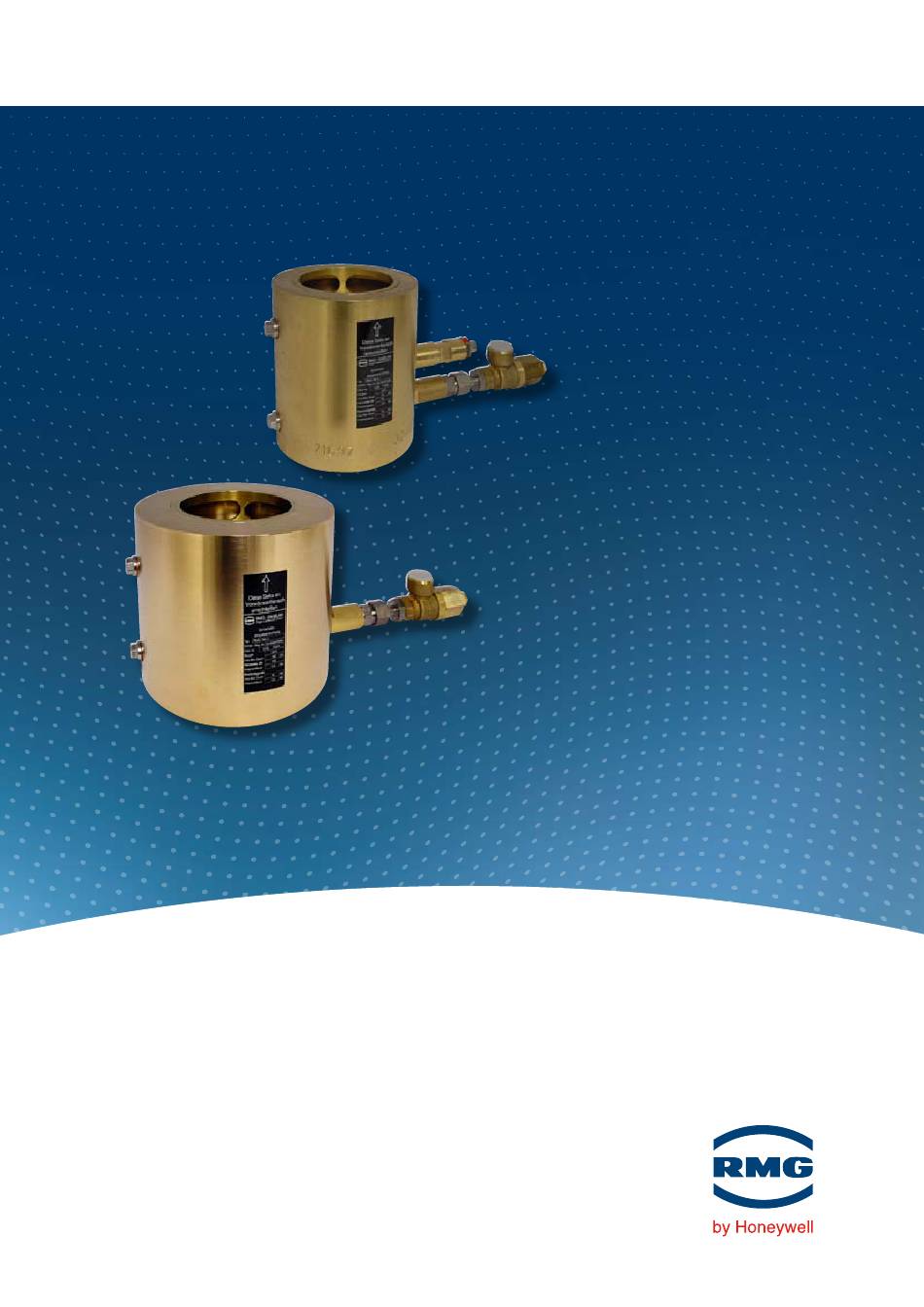

- Seite 1 RMG 790 Produktinformation Serving the Gas industry worldwide...
-
Seite 2: Technische Daten
Wasser-sicherheitsabsPerrventil rmg 790 Anwendung, Merkmale, Technische Daten anwendung • Einbau in den Heißwasserkreislauf von Gasvorwärmer-Anlagen zur Absicherung der Kesselanlage merkmale • einfacher Aufbau • Betätigung durch Energie aus dem Eigenmedium • geringer Druckverlust • einfache Funktionsprüfung technische daten Zulässiger druck Ps 160 bar Zulässige temperatur... - Seite 3 Wasser-sicherheitsabsPerrventil rmg 790 Abmessungen Schraubenbolzen Anschluss Gas-Vorwärmer Anschluss Kesselanlage Kontrollanschluss I G1/4 Kontrollanschluss II G1/4 abmessungen in mm durchmesser d druckstufe dn 25 dn 50 dn 80 dn 100 dn 150 PN 10 PN 16 PN 25 PN 40 Class 300...
- Seite 4 Eingangsdruck des Gases ausgelegt ist und der für einen geringeren Druck bemessenen Kesselanlage. Kommt es aufgrund eines Defektes am Gas-Vorwärmer (Wärmetauscher) zum Überströmen von Gas in den Heißwasserkreislauf und damit zu einem Druckanstieg, so sperrt das SAV RMG 790 bei Erreichen des eingestellten Ansprechdruckes die Kesselanlage gegen den eingangsdruckfesten Wärmetauscher ab.
- Seite 5 Wasser-sicherheitsabsPerrventil rmg 790 Aufbau und Arbeitsweise Sobald die auf den Ventilkolben einwirkende Kraft aus der Druckdifferenz zwischen Kolbenoberseite (Druck im Wärmetauscher) und der Zwischenkammer (vom Kontrollgerät geregelter Druck) größer als die Vorspannkraft der Ventilfeder wird, schließt das SAV. Die Ventilplatte legt sich dichtend auf den Ventilsitz und sperrt den Heißwasserkreislauf druckfest ab.
- Seite 6 Montage, Inbetriebnahme und Wartung Es sind die DVGW-Arbeitsblätter G495 und G499 zu beachten. Die „Betriebs- und Wartungsanleitung, Ersatzteile RMG 790.20“ gibt über Einbau, Betrieb, Wartung und Ersatzteile ausführliche Auskunft. Bei Geräten mit Stellungsanzeige ist darauf zu achten, dass bei waagerechter Einbaulage die Stellungsanzeige nicht nach unten weist.
- Seite 7 Wasser-sicherheitsabsPerrventil rmg 790 Gerätebezeichnung rmg 790a - 50 - 300 - f1 / f / e1 / s - so beispiel NENNWEITE DN 25 DN 50 DN 80 DN 100 DN 150 DRUCKSTUFE PN 10 PN 16 PN25 PN40 Class 300...
- Seite 8 34123 Kassel, Deutschland TÜRKEi Tel: +49 (0)561 5007-0 Honeywell Process Solutions Fax: +49 (0)561 5007-207 RMG GAZ KONT. SIS. ITH. IHR. LTD. STI. Birlik Sanayi Sitesi, 6. POLEN Cd. 62. Sokak No: 7-8-9-10 Honeywell Process Solutions TR - Sasmaz / Ankara, Türkei Gazomet Sp.
