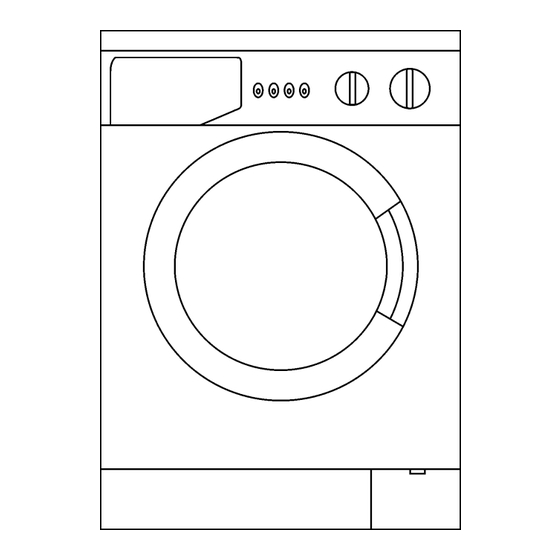

THOR TL2 500 Bedienungsanleitung
Inhaltszusammenfassung für THOR TL2 500

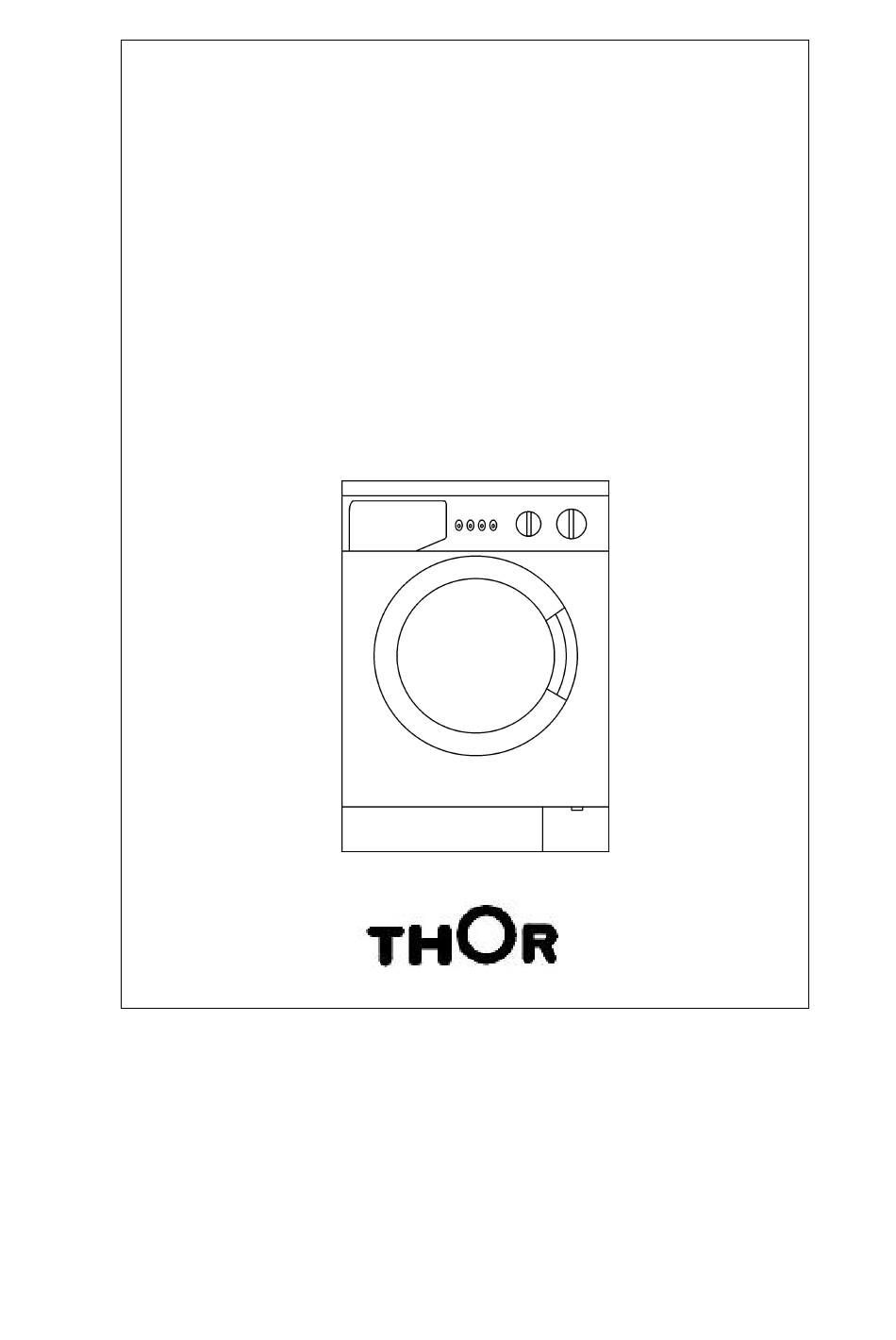

- Seite 1 MANUAL DE INSTRUCCIONES DE LAVADORA TL2 500 WASCHMASCHINE BEDIENUNGSANLEITUNG TL2 500 WASHING MACHINE USER MANUAL TL2 500 MODE D’EMPLOI DE MACHINE A LAVER TL2 500 MANUAL DE INSTRUCÇOES DA MAQUINA DE LAVAR TL2 500...
- Seite 2 SPANISH…………………………………………………………1 PORTUGUESE…………………………………………………..29 ENGLISH………………………………………………………….57 FRENCH…………………………………………………………..84 GERMAN………………………………………………………….111...
- Seite 113 INHALT KAPITEL 1: VOR DER INBETRIEBNAHME Sicherheitshinweise Empfehlungen KAPITEL 2: INSTALLATION Entfernen der Transportschrauben Einstellen der Gerätefüße Elektrischer Anschluss Wasseranschluss Abwasseranschluss KAPITEL 3: TECHNISCHE DATEN KAPITEL 4: BEDIENFELD Start/Pause-Taste Funktionsstatus-Anzeigen Funktionstasten Temperaturwahlschalter Programmknopf KAPITEL 5: WASCHEN IHRER WÄSCHE Vor dem Waschen Bedienung der Maschine KAPITEL 6: WARTUNG UND REINIGUNG Wasser-Zuflussfilter...
-
Seite 114: Kapitel 1: Vor Der Inbetriebnahme
KAPITEL 1: VOR DER INBETRIEBNAHME SICHERHEITSHINWEISE Benutzen Sie keine Mehrfachsteckdose oder Verlängerungsschnur. Stecken Sie keinen Stecker mit einer beschädigten oder gebrochenen Leitung in die Steckdose. Beschädigte Stromkabel müssen vom Hersteller oder vom Kundendienst bzw. von deren qualifiziertem Personal ausgewechselt werden, damit keine Gefahrenquellen entstehen Ziehen Sie nie den Netzstecker aus der Steckdose, indem Sie an der Schnur ziehen. -
Seite 115: Kapitel 2: Installation
KAPITEL 2: INSTALLATION Vor der Inbetriebnahme Ihrer Waschmaschine müssen Sie die folgende. Punkte beachten. ENTFERNEN DER TRANSPORTSCHRAUBEN Die Transportschrauben, die sich an der Rückseite Ihrer Maschine befinden, müssen vor der Inbetriebnahme entfernt werden. Lösen Sie die Schrauben, indem Sie sie mit einem passenden Schraubenzieher gegen den Uhrzeigersinn drehen. -
Seite 116: Elektrischer Anschluss
Nachdem die Maschine waagerecht steht, ziehen Sie die Kontermuttern aus Plastik fest, indem Sie sie abwärts drehen. Stellen Sie nie Kartons, Holzblöcke oder ähnliches Material unter die Maschine, um Unebenheiten im Untergrund auszugleichen. ELEKTRISCHER ANSCHLUSS Ihre Waschmaschine wird mit 220-240 V und 50 Hz betrieben. An das Anschlusskabel Ihrer Maschine wurde ein speziell geerdeter Netzstecker angeschlossen. - Seite 117 Bei einem Leitungswasserdruck von 0,1 bis 1 MPa arbeitet Ihre Maschine besonders effektiv. (Ein Druck von 0,1 MPa entspricht einem Durchfluss von 8 Litern pro Minute bei vollständig geöffnetem Hahn.) Nachdem alle Anschlüsse fertig sind, prüfen Sie die Anschlüsse auf Dichtigkeit, indem Sie den Wasserhahn vollständig öffnen.
-
Seite 118: Kapitel 3: Technische Daten
KAPITEL 3: TECHNISCHE DATEN TL2 500 Maximale Füllmenge (kg) Empfohlene Füllmenge (kg) Höhe (cm) Breite (cm) 59,6 Tiefe (cm) Maximale Schleuder-Umdrehung (U/Min.) (*) Die maximale Schleuder-Geschwindigkeit hängt von dem jeweiligen Modell ab... -
Seite 119: Kapitel 4: Bedienfeld
KAPITEL 4: BEDIENFELD 1 Waschmittelfach 5 Programmknopf 2 Anzeige Start/Pause 6 Taste Start/Pause 3 Anzeige-Funktionsstatus 7 Funktionstasten 4 Anzeige Programmbereitschaft 8 Anzeige Programmende 9 Temperaturwahlschalter START/PAUSE-TASTE Dient zum Starten eines ausgewählten Programms oder zur Unterbrechung während des Betriebs. WARNHINWEIS! Bevor Sie ein Programm auswählen oder ein laufendes Programm ändern, muss der Programm-Knopf auf O (Aus) gestellt werden. -
Seite 120: Funktionstasten
FUNKTIONSTASTEN Leichtes Bügeln Mit dieser Funktion erreichen sie, dass die Wäsche nach dem Waschen weniger zerknittert aus der Maschine kommt. Kein Schleudergang Dieses Programm wird für empfindliche Wäsche empfohlen, die nicht geschleudert werden sollte. Wenn Sie diese Funktionstaste drücken, wird der Schleudergang, der zu dem Programm gehört, ausgeschlossen. -
Seite 121: Programmknopf
PROGRAMMKNOPF Mit dem Programmknopf können Sie das Waschprogramm wählen, mit dem Sie Ihre Wäsche waschen wollen. Sie können das Programm auswählen, indem Sie den Knopf in beide Richtungen drehen. Sie müssen darauf achten, dass der Programmknopfschalter genau auf dem Programm steht, das Sie auswählen wollen. - Seite 122 Wenden Sie die Innenseite von Kleidern, Strickwäsche T-Shirts und Sweat-Shirts nach außen. Waschen Sie ihre kleinen Wäschestücke, wie Socken und Taschentücher in einem Waschbeutel. Waschen bis 90 C Waschen bis 60 C Waschen bis 30 C Nicht in der Maschine waschen Einlegen der Wäsche in die Maschine Öffnen Sie die Tür der Waschmaschine.
-
Seite 123: Bedienung Der Maschine
Sie können flüssige Waschmittel bei allen Programmen ohne Vor- waschgang benutzen. Hierfür befestigen Sie die Dosierungsplatte für Flüssigwaschmittel im 2. Fach der Waschmittelschublade und dosieren die Menge des Waschmittels entsprechend. BEDIENUNG DER MASCHINE Programmwahl und Leistungsmerkmale Wählen Sie aus Tabelle 1 auf Seite 123 das für Ihre Kleidung passende Programm und die zusätzlichen Funktionen aus. - Seite 124 Die Tür wird nach ungefähr zwei Minuten nach dem Programmende entriegelt. Sie können die Tür dann öffnen, indem Sie den Griff der Tür zu sich heranziehen, und dann die Kleidung herausnehmen. Nachdem Sie die Maschine entladen haben, lassen Sie die Tür offen, damit die Maschine innen trocknen kann.
- Seite 125 Maximale Füllmenge in PROGRAMM WASCH- Tockengewicht PROGRAMM WÄSCHEART ERKLÄRUNGEN -LAUFZEIT MITTELFACH (kg) TL2 500 Kochwäsche, Baumwolle, und 1-BAUMWOLLE 90 Leinen 2-BAUMWOLLE 60 Sehr schmutzig, Baumwolle, (Vorwäsche) Buntwäsche und Leinen **3-BAUMWOLLE Baumwolle, Buntwäsche und Leinen Leicht verschmutzt- empfindliche Unterwäsche, 4-BAUMWOLLE 40 Buntwäsche, Baumwolle und...
- Seite 126 WÄSCHEART ERKLÄRUNGEN (kg) MITTELFACH TL2 500 SPÜLEN Wenn Sie nach dem Waschgang ein zusätzliches Spülprogramm wünschen, können Sie dieses Programm für alle Kleidungsstücke verwenden. Wenn Sie nach dem Waschgang ein zusätzliches Schleuderprogramm wünschen, können Sie dieses Programm für alle Kleidungsstücke SCHLEUDERN verwenden.
-
Seite 127: Kapitel 6: Wartung Und Reinigung
KAPITEL 6: WARTUNG UND REINIGUNG Ziehen Sie den Netzstecker. Schließen Sie den Wasserhahn. WASSER ZUFLUSSFILTER An beiden Seiten des Wasserzuflussschlauches befinden sich Filter, die verhindern sollen, dass Schmutz o. ä. mit dem Wasser in die Maschine gelangt. Sollte die Maschine bei geöffnetem Wasserhahn nicht genügend Wasser erhalten, sollte der Filter gereinigt werden. -
Seite 128: Waschmittelfach
WARNHINWEIS! Gefahr durch Verbrühungen! Da das Wasser in der Pumpe heiß sein kann, warten Sie ab, bis es abgekühlt ist. WASCHMITTELFACH Waschmittel kann mit der Zeit in dem Waschmittelfach oder dessen Gehäuse Ablagerungen bilden. Zum Herausnehmen des Waschmittelfachs gehen Sie wie folgt vor: Ziehen Sie das Waschmittelfach heraus (ABBILDUNG 1). -
Seite 129: Siphon
Siphon Ziehen Sie das Waschmittelfach heraus. Nehmen Sie den Siphon heraus und reinigen Sie ihn von Weichspülerresten. Stecken Sie den Siphon wieder an seinen Platz Prüfen Sie, ob er richtig sitzt. Das Gehäuse Reinigen Sie die Oberflächen des Gehäuses Ihrer Waschmaschine mit lauwarmem Wasser und einem Reinigungsmittel, daf das Gehäuse nicht angreift. -
Seite 130: Kapitel 7: Praktische Hinweise Für Fleckenentfernung
KAPITEL 7: PRAKTISCHE HINWEISE FÜR FLECKENENTFERNUNG Alkoholische Getränke: Der verschmutzte Bereich sollte zunächst mit kaltem Wasser ausgewaschen werden, dann mit Glyzerin und Wasser behandelt und danach mit einer Wasser- Essig-Mischung gespült werden. Schuhcreme: Die Verfärbung sollte vorsichtig abgerieben werden, ohne das Kleidungsstück zu beschädigen, und dann mit Waschmittel eingerieben und gespült werden. - Seite 131 Creme, Eiscreme und Milch: Weichen Sie die Kleidung 30 Minuten lang in kaltem Wasser ein und waschen Sie den betroffenen Teil mit Waschmittel. Sollte der Fleck noch nicht entfernt sein, behandeln Sie das Kleidungsstück mit Seifenwasser und zwar in der Menge, die der Hersteller für diesen Stoff zulässt (benutzen Sie bei Buntwäsche kein Seifenwasser).
-
Seite 132: Ihre Maschine
Fehler Möglicher Grund Fehlerbehebung Stecken Sie den Netzstecker Der Netzstecker ist nicht eingesteckt in die Steckdose. Wechseln Sie die Sicherung Ihre Sicherung ist defekt. aus. Prüfen Sie die Der Strom ist abgeschaltet. Stromversorgung. Ihre Maschine Die Start/Pause-Taste ist nicht gedrückt Drücken Sie die Taste läuft nicht. - Seite 133 Fehler Möglicher Grund Fehlerbehebung Es befindet sich nur eine kleine Menge Dies behindert die Funktion Wäsche in der Maschine. der Maschine nicht. Bitte überschreiten Sie nicht Es sind zu viele Kleidungsstücke in der die empfohlene Lademenge Maschine oder sie sind nicht auf eine Ihre Maschine und verteilen Sie die ausgewogene Art in die Trommel...
- Seite 134 Fehler Möglicher Grund Fehlerbehebung Sie haben zu viel Kleidung in die Laden Sie nur die maximal Waschmaschine getan und die vorgesehene Menge Wäsche Ladekapazität überschritten. in die Maschine. Verwenden Sie die Menge Waschmittel, die vom Waschergebnis Ihr Wasser kann hart sein. Hersteller für den Härtegrad ist schlecht.
-
Seite 135: Kapitel 9: Automatische Fehleranalyse
Fehler Möglicher Grund Fehlerbehebung Das System zur Vermeidung von nicht ausbalancierter Ladung der Trommel sorgt Schleudergang Kein Fehler. In der Zwischenzeit läuft für eine gleichmäßige erfolgt nicht, das Kontrollprogramm für nicht Verteilung der Wäsche in der ausbalancierte Trommelladung. Trommel. Nachdem die oder nach einer Wäsche verteilt ist, schaltet Verzögerung. - Seite 136 Möglicher Zu ergreifende Fehlerkode Fehleranzeige Fehler Maßnahme Öffnen Sie den Wasserhahn Wasserstand in vollständig. Das Wasser kann Ihrer Maschine abgestellt sein. ist niedriger als Überprüfen Sie das. Sollte das Problem Heizschlange. sich so nicht beheben lassen, Die Anzeige wird Ihre Maschine Err 02 Programmbereit- Wasserdruck, an...
- Seite 137 Möglicher Zu ergreifende Fehlerkode Fehleranzeige Fehler Maßnahme Schalten Sie die Maschine aus und ziehen Sie den Die Anzeige Die Heiz-schlange Netzstecker. Start/Pause und die Ihrer Maschine oder Schließen Sie den Err 05 Anzeige der Sensor an der Wasserhahn und Programmende Heiz-schlange ist wenden Sie sich an blinken.
- Seite 138 Möglicher Zu ergreifende Fehlerkode Fehleranzeige Fehler Maßnahme Wenn die Netzspannung niedriger als 150 V Die Anzeige oder höher als 260 Programmbereit- Die Netzspannung V ist, schaltet die schaft und die Err 09 ist zu hoch oder zu Maschine Anzeige niedrig. automatisch ab.
-
Seite 139: Abschnitt 10: Internationale Wasch-Zeichen
ABSCHNITT 10: INTERNATIONALE WASCH-ZEICHEN Nicht in der Maschine Handwarmes Mittel-heißes Waschtemperatur. waschen Bügeleisen. Bügeleisen. (Handwäsche). Heißes Nicht im Trockner Zum Trocknen Nicht bügeln. Bügeleisen. trocknen. aufhängen. Tropfnass Zum Bleichen Flach trocknen. Nicht bleichen. aufhängen. geeignet. Diese Symbole sind alle Reinigungssymbole. Die Buchstaben zeigen dem Reinigungspersonal an, welche Art von Lösungsmittel verwendet werden kann. - Seite 140 52023666...
