Inhaltszusammenfassung für hoxter SF 31.40 - 37/50

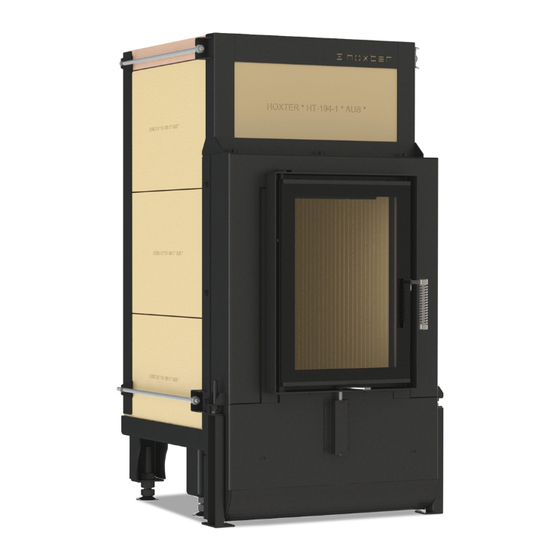

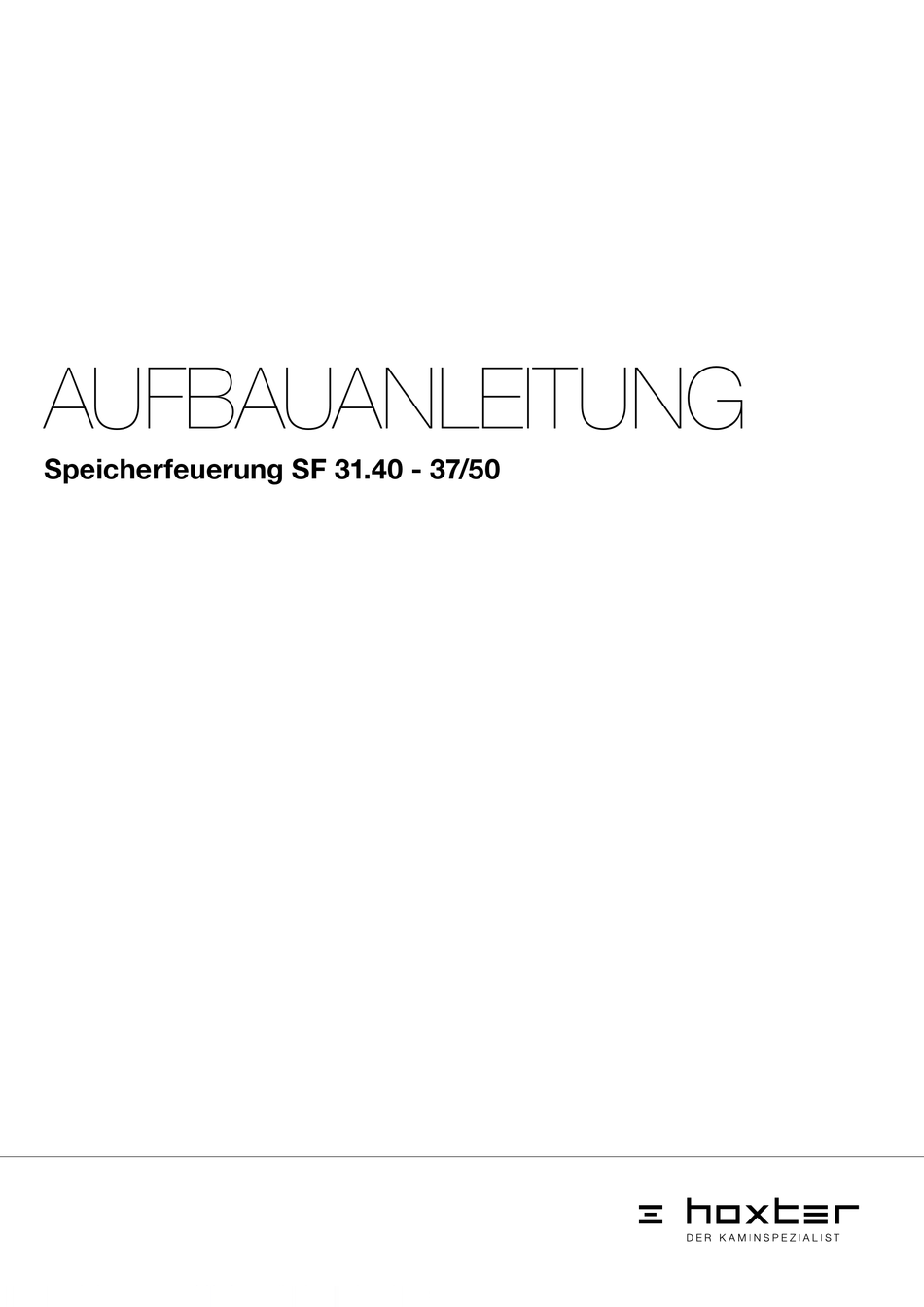

- Seite 1 AufbAuAnleitung Speicherfeuerung SF 31.40 - 37/50...
-
Seite 4: Lieferumfang
lieFerumFAng Steine Art. nr. nAme Stk. ht-192 Innenwandstein Zargenanschluss R ht-191 Innenwandstein Zargenanschluss L ht-187 Innenwandstein Zargenverbindung R/L ht-200 Innenwandstein Seitenwand R/L ht-201 Innenwandstein Rückwand L ht-186 Innenwandstein Rückwand R ht-190 Vermiculit Bodenplatte ht-193 Feuerraum Bodenplatte ht-181 Aussenwandstein Seitenwand R/L ht-264 (ht-182) Aussenwandstein Rückwand ht-184... - Seite 5 BODENSTEIN ht-195 DECKE - AUSSEN ht-212 DECKE - AUSSEN ht-189 DECKEL ht-211 WANDSTEIN - AUSSEN ht-188 WANDSTEIN - AUSSEN ht-194 DECKE - INNEN ht-198 DECKE - INNEN ht-205 DECKEL ht-210 WANDSTEIN - INNEN ht-202 WANDSTEIN - INNEN ht-207 WANDSTEIN - INNEN ht-197 WANDSTEIN - INNEN ht-203...
- Seite 6 DAS LUFTBLECH FÜR BIO-FEUERUNG IST VOR BEI DER LUFTREGELUNG IST EINE VON ZWEI DER MONTAGE VON GF 37/50 EINZUSTELLEN LÖCHER FÜR DIE M5 SCHRAUBE ZU WÄHLEN (AUF 50% VOREINGESTELLT) ABB. 1.1 ABB. 1.1 Abb. 1 Das Luftblech für die Rückwand- Verbrennungsluft ist mittels 3 Langlöcher ABB.
- Seite 7 ABB. 5 BAUEN SIE DIE INNENHÜLLE MITHILFE AUSBAUMÖRTEL (NICHT TEIL DES LIEFERUMFANGS) LAUT DEN MAßEN IN ABB. 5.2 AUF ABB. 5.1 Abb. 4.1 ABB. 5.2 (430) Reinigen Sie die Schamottesteine auf der Kleberseite mit einem feuchtem Schwamm. Bauen Sie die Innenhülle mit einen geeigneten Ausbau- oder Versetzmörtel auf.
- Seite 8 MÖRTEL IN ALLEN FUGEN ZWISCHEN STEINEN. ABB. 6.2 ÄNDE ZWISCHEN INNEN- UND AUßENHÜLLE (ABB. 6.3) UND ERBAND (ABB. 6.2) SIND EINZUHALTEN ABB. 6.3 Abb. 6.1 Bauen sie die erste und zweite Reihe der Außenhülle auf. Benutzen Sie Haft-, Versetz- oder Ausbaumörtel in allen Fugen zwischen den Steinen.
- Seite 9 DIE NACHBRENNKAMMER (STEINE 13-19) IST OHNE MÖRTEL AUFZUBAUEN. LEGEN SIE DIE KUPPEL 13 UND 14 AUD DIE AUSKLEIDUNG. BAUEN SIE LAUT DER GEWÜNSCHTEN ABGASRICHTUNG SIND DIE STEINE 16 UND 17 DIE STEINE 15, 17, 18 UND DANN 16 AUF DIE AUSKLEIDUNG AUF. (ABB BZW.
- Seite 10 MIT 3 M8 SCHRAUBEN AUF DIE TÜR. Abb. 9 Befestigen Sie die vordere Konsole mit 3 M8 Schrauben und Beilagscheiben auf die Zarge. BEI GF 31.40 SIND 4 SCHORNSTEINANSCHLUSSRICHTUNGEN MÖGLICH: ABB. 9 ABB. 9.1 ABB. 9.2 VARIANTE 1 - NACH OBEN STEIN 23 IST MIT DEM DECKEL 24 UND HAFTMÖRTEL ZU VERSCHLIEßEN.
- Seite 11 9 (L = 438 mm) Abb. 10.3 Variante 2, 3 - Anschluss seitlich - r / l: Stein 25 ist mit dem Verschlussdeckel 24 und Haftmörtel zu verschließen. Benutzen Sie auf 438 mm verkürzten Stein GLICH: ABB. 9 ABB. 9.1 ABB. 9.2 9 für die Rückwand.
- Seite 12 Abb. 11 6 MIT RÜCKSICHT Ziehen Sie die Aussenhülle mit den mitgelieferten Leisten und Gewindestangen ERTEN LEISTEN UND vorsichtig fest. Richten Sie die Seitenwände mit der Wasserwage ein. Richten Sie die Nachbrennkammer ein. Decken Sie den Feuerraum mit Steinen 25 und 26 ab.
- Seite 13 hz-536 hz-545 montAge ÜbergAngSStÜck hz-545 AbgAng SeitlicH AbgAng nAcH oben hz-536 hz-545 hz-719 hz-545 hz-536 hz-545 hz-719 hz-545 Für Abgagng seitlich ist zuerst der Halter Abb. 1 zusammenzubauen und aufhängen. Montieren Sie die zwei seitlichen Haken mit Muttern M6 und Unterlegscheibe auf den Halter.
- Seite 14 Abb. 3.1 Legen Sie das keramische Rohr in den Anschlussstein ein – ohne Vermörtelung. Verwenden Sie keine Dichtschnüre oder ähnliches Befestigungsmaterial, Innenrohr muss frei beweglich sein! Drehen Sie das keramische Rohr so, dass die Öffnungen für Temperaturfühler übereinstimmend passen, und schrauben Sie diesen ein.
- Seite 16 HoXter gmbh Hersbrucker Straße 23 91244 Reichenschwand Germany +49 (0)9151 8659 163 info@hoxter.de HoXter a.s. Blanenská 1902 66434 Kuřim Czech Republic +420 518 777 701 info@hoxter.eu StAnd 06/2017 www.hoxter.eu Änderungen und Irrtümer vorbehalten.
