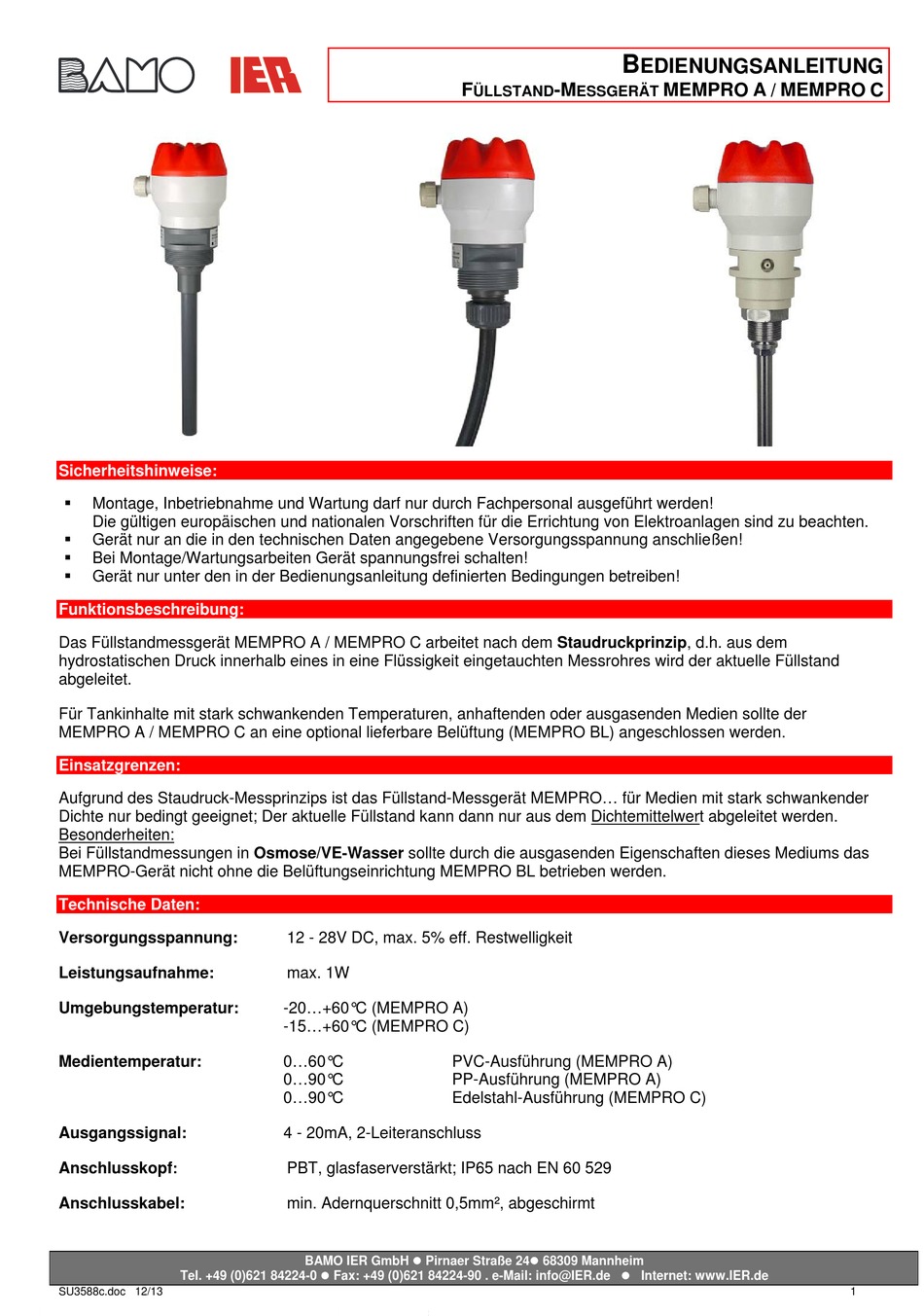

Bamo MEMPRO A Bedienungsanleitung

Sicherheitshinweise:

Montage, Inbetriebnahme und Wartung darf nur durch Fachpersonal ausgeführt werden!
Die gültigen europäischen und nationalen Vorschriften für die Errichtung von Elektroanlagen sind zu beachten.

Gerät nur an die in den technischen Daten angegebene Versorgungsspannung anschließen!

Bei Montage/Wartungsarbeiten Gerät spannungsfrei schalten!

Gerät nur unter den in der Bedienungsanleitung definierten Bedingungen betreiben!
Funktionsbeschreibung:

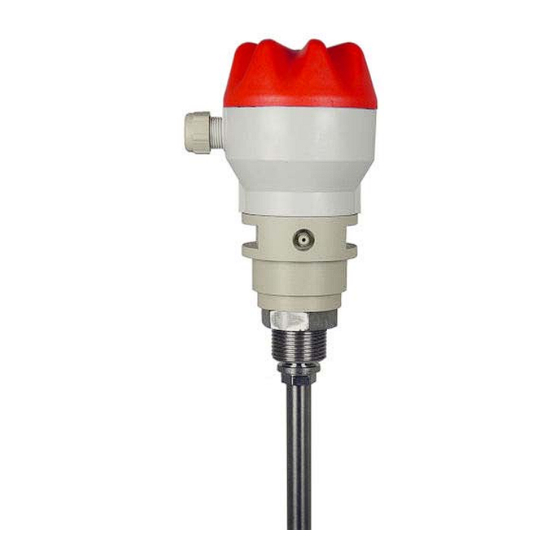

Das Füllstandmessgerät MEMPRO A / MEMPRO C arbeitet nach dem Staudruckprinzip, d.h. aus dem
hydrostatischen Druck innerhalb eines in eine Flüssigkeit eingetauchten Messrohres wird der aktuelle Füllstand
abgeleitet.
Für Tankinhalte mit stark schwankenden Temperaturen, anhaftenden oder ausgasenden Medien sollte der
MEMPRO A / MEMPRO C an eine optional lieferbare Belüftung (MEMPRO BL) angeschlossen werden.
Einsatzgrenzen:
Aufgrund des Staudruck-Messprinzips ist das Füllstand-Messgerät MEMPRO... für Medien mit stark schwankender
Dichte nur bedingt geeignet; Der aktuelle Füllstand kann dann nur aus dem Dichtemittelwert abgeleitet werden.
Besonderheiten:
Bei Füllstandmessungen in Osmose/VE-Wasser sollte durch die ausgasenden Eigenschaften dieses Mediums das
MEMPRO-Gerät nicht ohne die Belüftungseinrichtung MEMPRO BL betrieben werden.
Technische Daten:
Versorgungsspannung:
Leistungsaufnahme:
Umgebungstemperatur:
Medientemperatur:
Ausgangssignal:
Anschlusskopf
:
Anschlusskabel:
Tel. +49 (0)621 84224-0  Fax: +49 (0)621 84224-90 . e-Mail: info@IER.de  Internet: www.IER.de
SU3588c.doc 12/13
12 - 28V DC, max. 5% eff. Restwelligkeit
max. 1W
-20...+60°C (MEMPRO A)
-15...+60°C (MEMPRO C)
0...60°C PVC-Ausführung (MEMPRO A)
0...90°C PP-Ausführung (MEMPRO A)
0...90°C Edelstahl-Ausführung (MEMPRO C)
4 - 20mA, 2-Leiteranschluss
PBT, glasfaserverstärkt; IP65 nach EN 60 529
min. Adernquerschnitt 0,5mm², abgeschirmt
BAMO IER GmbH  Pirnaer Straße 24 68309 Mannheim
B
F -M
ÜLLSTAND ESSGERÄT
EDIENUNGSANLEITUNG
MEMPRO A / MEMPRO C
1
