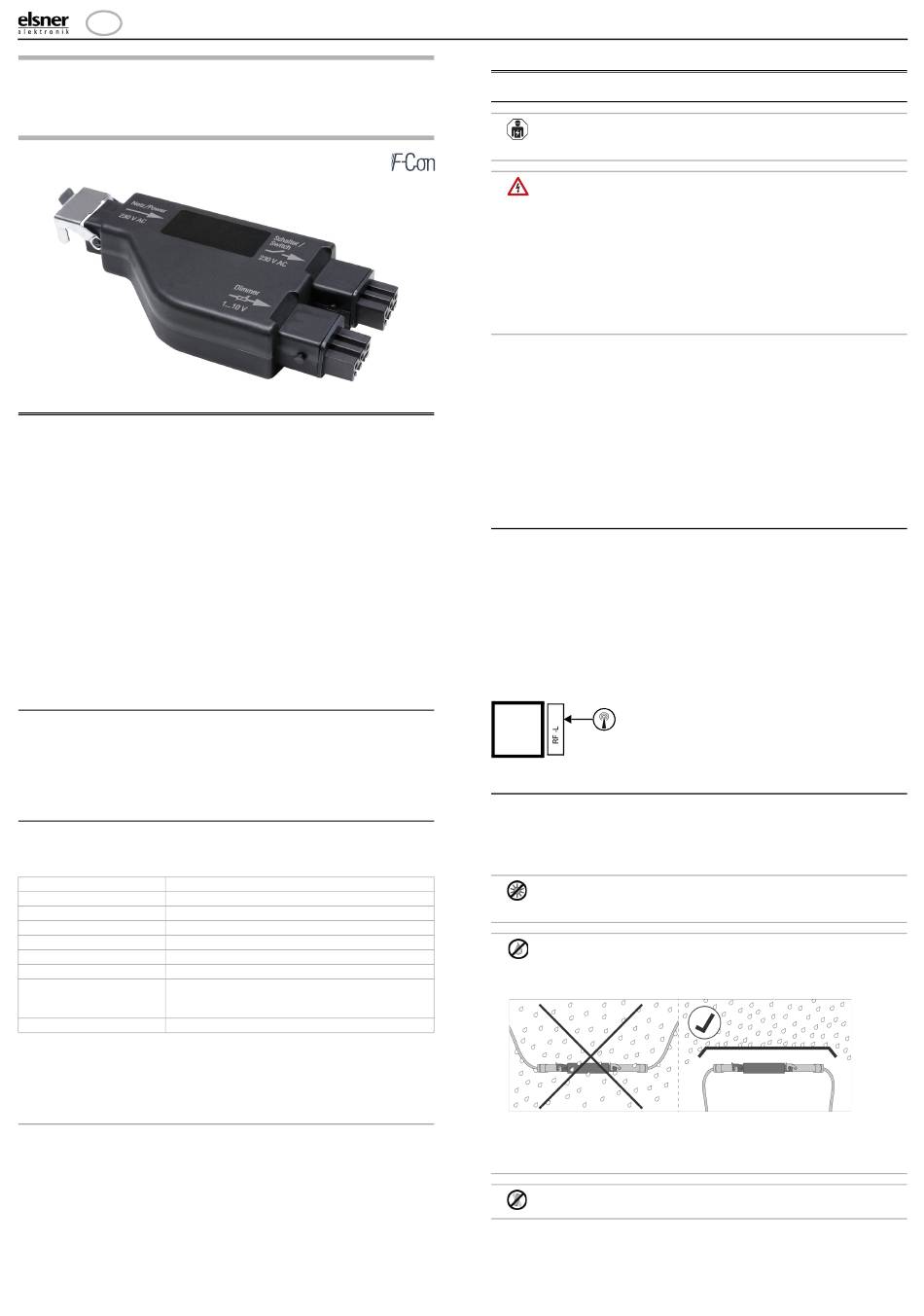

RF-L-DST 1-10 V
Funk-Dimmer
Technische Daten und Installationshinweise
Artikelnummer 60561
1. Beschreibung
Der RF-L-DST 1-10 V ist ein Funk-Dimmer für das Elsner-RF-Funkprotokoll. Der RF-
L-DST 1-10 V hat einen 230 V-Schaltausgang (16 A) und einen 1-10 V-Steueraus-
gang für das Dimmen. Damit ist der Funk-Dimmer RF-L-DST 1-10 V speziell auf
den Anschluss von elektronischen Vorschaltgeräten (EVG), LED-Konvertern oder
elektronischen Netzgeräten für Niedervolttechnik abgestimmt.
Die am Funk-Dimmer angeschlossene Beleuchtung kann über die Gebäudesteue-
rung WS1 oder (KNX) WS1000 Color bzw. Style oder das Funk-System Solexa II au-
tomatisch und manuell gesteuert werden. Alternativ ist die direkte manuelle Bedie-
nung mit der Funkfernbedienung Remo 8/pro, über die Tasterschnittstelle RF-B2-UP
oder die Solar-Funktaster Corlo P RF möglich.
Funktionen:
• Dimmer für ein elektronisches Vorschaltgerät (EVG), einen LED-Konverter
oder ein elektronisches Netzgerät für Niedervolttechnik
• 230 V-Schaltausgang, 16 A
• 1-10 V-Steuerausgang
• Empfang des Steuersignals per Funk
• Geeignet für: WS1 Color, WS1 Style, WS1000 Color, WS1000 Style, KNX
WS1000 Style (jeweils ab Software-Version 1.818), Solexa II, Remo 8 (ab
Version 0.1), Remo pro, RF-B2-UP, Corlo P1 RF, Corlo P2 RF.
1.1. Lieferumfang
• Funk-Dimmer
• STASI-Bügel, Gummidichtungen
Als Zubehör erhältlich:
• Netzanschluss-Leitung (5 m)
• Verbindungs-Leitung (erhältlich in 1 m; 2,5 m; 5 m)
1.2. Technische Daten
Das Gerät ist gemäß den Kriterien für Sicherheitskleinspannung (SELV) ausgeführt.
Wenn der 1-10 V-Steuerausgang den SELV-Kriterien entsprechen soll, müssen auch
alle angeschlossene Leuchten und Vorschaltgeräte SELV entsprechen.
Gehäuse Kunststoff
Schutzart* IP 54*
Maße ca. 149 x 72 x 29 (B x H x T, mm)
Gewicht ca. 180 g
Umgebungstemperatur Betrieb -25...+70 °C, Lagerung -30...+85°C
Umgebungsluftfeuchtigkeit max. 95% rF, Betauung vermeiden
Betriebsspannung 230 V AC, 50 Hz (STAS3-Stecker)
Ausgang 1 x Schaltausgang 230 V AC, 16 A, STAK3-Kupplung
1 × Dimmen 1-10 V, maximal 100 mA, STAK3-Kupp-
lung
Funkfrequenz 868,2 MHz (Elsner RF)
*Der Funk-Dimmer RF-L-DST 1-10 V sollte trotz hoher Schutzart in einem ge-
schütztem Bereich montiert werden, da über die Steckverbindungen Wasser ein-
dringen kann. Beachten Sie die Hinweise im Kapitel Anschluss.
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
1.2.1. Helligkeit der Beleuchtung (Dimmverhalten)
Bei den Elsner Steuerungen werden 10 V mit 100% Dimmhelligkeit (maximale Hel-
ligkeit) und 1 V mit 10% Dimmhelligkeit angegeben. Wie hell die minimale Beleuch-
tung bei 1 V tatsächlich ist und wie die Helligkeit sich zwischen 1 und 10 V verändert,
hängt vom angeschlossenen Beleuchtungssystem ab.
Funk-Dimmer RF-L-DST 1-10 V • Stand: 20.12.2018 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Funk-Dimmer RF-L-DST 1-10 V
2.
2.1. Hinweise zur Installation
Das Gerät ist ausschließlich für den sachgemäßen Gebrauch bestimmt. Bei jeder
unsachgemäßen Änderung oder Nichtbeachten der Bedienungsanleitung erlischt
jeglicher Gewährleistungs- oder Garantieanspruch.
Nach dem Auspacken ist das Gerät unverzüglich auf mechanische Beschädigungen
zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüglich der Lieferant
davon in Kenntnis zu setzen.
Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in mon-
tiertem Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbei-
ten und nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei-
tung ist Elsner Elektronik nicht haftbar.
2.2. Hinweise zu Funkanlagen
Bei der Planung von Anlagen mit Geräten, die über Funk kommunizieren, muss auf
ausreichenden Funkempfang geachtet werden. Die Reichweite von Funksteuerun-
gen wird begrenzt durch die gesetzlichen Bestimmungen für Funkanlagen und
durch die baulichen Gegebenheiten. Vermeiden Sie Störquellen und Hindernisse
zwischen Sender und Empfänger, die zur Störung der Funk-Kommunikation führen.
Dies sind beispielsweise:
• Wände und Decken (besonders Beton und Sonnenschutzverglasung).
• Metallische Flächen in der Nähe der Funkteilnehmer (z. B. Alu-Konstruktion
eines Wintergartens).
• Andere Funkteilnehmer und starke lokale Sendeanlagen (z. B. Funk-
Kopfhörer), die auf der gleichen Frequenz senden. Halten Sie darum einen
Mindestabstand von 30 cm zwischen Funksendern ein.
Metall-
profil
2.3. Montage und Anschluss
Das Funk-Modul wird zwischen Verbraucher und Netzzuleitung eingesteckt. Es darf
nur über STAK/STAS-Steckverbindungen an flexiblen Leitungen angeschlossen
werden. Verwenden Sie die mitgelieferten Gummidichtungen zwischen den STAK/
STAS-Steckverbindungen. Die Steckverbinder müssen mit den Sicherungsbügeln
verriegelt werden.
Installation und Inbetriebnahme
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
GEFAHR!
Lebensgefahr durch elektrische Spannung (Netzspannung)!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
• Die VDE-Bestimmungen beachten.
• Alle zu montierenden Leitungen spannungslos schalten und
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten
treffen.
• Das Gerät bei Beschädigung nicht in Betrieb nehmen.
• Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen
unbeabsichtigten Betrieb sichern, wenn anzunehmen ist,
dass ein gefahrloser Betrieb nicht mehr gewährleistet ist.
Das Antennen-Symbol auf dem Gehäuse zeigt die Posi-
tion der Antenne im Gerät. Diese Seite darf nicht direkt
an Metallflächen oder -gegenständen positioniert wer-
den. Das Funksignal kann sonst gestört werden.
Nicht dauerhaft direkter Sonneneinstrahlung aussetzen um eine
zu starke Erwärmung zu vermeiden. Das Gehäuse ist nicht UV-
beständig.
Kein Wasser darf an Zuleitung und Gerät entlanglaufen.
Setzen Sie das Gerät niemals Wasser (Regen) aus. Die Elektronik kann
hierdurch beschädigt werden. Eine relative Luftfeuchtigkeit von 95%
darf nicht überschritten werden. Betauung vermeiden.
• Montieren Sie das Gerät in einem geschützten Bereich (z. B. in einem
Konstruktionsprofil, unter den Dachziegeln oder in einem Gehäuse).
• Verlegen Sie Zuleitungen vom Gerät aus nach unten.
Keine Vibrationen!
• Montieren Sie das Gerät an einem erschütterungsfreien Platz.
