- Seite 1 MEHR | KRAFT LEISTUNG ABWECHSLUNG TITAN T2-X Aufbauanleitung Stand September 2014...
- Seite 2 Impressum Herausgeber: TITAN Germany, SophisTex GmbH, Zeppelinstr. 5, 68782 Brühl, Deutschland Druck & Design: TITAN Germany Stand: September 2014, zweite Ausgabe Dieses Handbuch ist urheberrechtlich geschützt. (c) 2014 SophisTex GmbH...
-
Seite 3: Inhaltsverzeichnis
Aufbauanleitung - Information zur Verpackung und dem Montagesystem _________ 18 Aufbauanleitung - Öffnen der Transportbox ______________________________________ 19 Aufbauanleitung - Aufrichten des Grundgerüstes _______________________________ 20 Aufbauanleitung - Montage TITAN T2-X __________________________________________ 21 Aufbauanleitung - Montage der Optionen A, A1 und B ___________________________ 27 Fotos der fertig montierten T2-X __________________________________________________ 28... -
Seite 4: Wichtige Hinweise
WICHTIGE HINWEISE! Unsere TITAN-Kraftstationen bieten bei Beachtung folgender wichtiger Hinweise das höchste Sicherheitsniveau. Bitte lesen Sie vor Montage und Benutzung unsere Hinweise und Anweisungen aufmerksam durch. Zu Ihrer Sicherheit GEFAHR! Jegliche nicht bestimmungsgemäße Verwendung Kontrollieren Sie spätestens alle vier Wochen alle Geräte- ist unzulässig und möglicherweise gefährlich. -
Seite 5: Kundendienst & Service
WICHTIGE HINWEISE! Unsere TITAN-Kraftstationen bieten bei Beachtung folgender Montagehinweise das höchste Sicherheitsniveau. Bitte lesen Sie vor Montage und Benutzung unsere Hinweise und Anweisungen aufmerksam durch. Montagehinweise GEFAHR! Halten Sie während der Montage auf Grund Wir empfehlen auf Grund des schweren Gewichtes einzelner kleiner verschluckbarer Teile Kinder vom Montageort fern. -
Seite 6: Maximale Gewichtsbelastungen
Maximale Gewichtsbelastungen Ihre TITAN-Kraftstation ist auf eine sehr hohe Gewichtsbelastung ausgelegt und bietet ein Training auf höchstem Sicherheitsniveau. Beachten Sie jedoch unbedingt die von uns angegebenen maximalen Gewichtsbelastungen: Maximale Gewichtsbelastungen: maximales Gewicht der trainierenden Person: 140kg maximale Gewichtsbelastung Multipresse: 250kg... -
Seite 7: Technische Zeichnungen
Technische Zeichnungen Nachfolgend enthält die technische Zeichnung alle TITAN T2-X Teile. Wenden Sie sich im Falle eines Defekts mit der entsprechenden Teilenummer direkt an unseren Kundendienst. Seitenansicht links H18P H64-4 H64-3 H49P H19P H12P TITAN T2-X Aufbauanleitung... -
Seite 8: Technische Zeichnungen & Grundausstattung
Technische Zeichnungen & Grundausstattung Ansicht Vogelperspektive Übungsbank TITAN T2-X Aufbauanleitung... -
Seite 9: Kabelzüge
Kabelzüge Nachfolgend finden Sie eine Grafik mit den jeweiligen Kabelzügen Ihrer TITAN T2-X. Ebenso finden Sie auf Seite 5 Ihrer TITAN Aufbauanleitung eine technische Zeichnung mit den genauen Bezeichnungen der einzelnen Teile um Ersatzteile zu bestellen. Option A Option A1 Der Kraftstation werden mehr Schrauben, Muttern und Unterlegsscheiben als benötigt... -
Seite 10: Lieferumfang
Lieferumfang > T2-X Der folgende Lieferumfang ist Bestandteil Ihrer TITAN T2-X: SZ30 2 x Montageslot für Seilzugverlängerung Karabinerhaken Preacher-Curl-Pad 2 x 300mm Gewichtsreduzierer 50% Übungsgriff 1 x Ruderset sitzend H25-2 2 x Übungsgriff Kabelzugverschluss 2 x Safety Spotter H30L i P Curl-Stange 2 x Fußstütze, einzeln... - Seite 11 Lieferumfang > T2-X Preacher-Curl-Pad Fußklemme / Halterung Schulterstütze H27L i P 2 x Schulterpad 2 x Gewichtsaufnahme 3 x Übungsposter TITAN T2-X Aufbauanleitung...
-
Seite 12: Benötigtes Werkzeug
Typ 1: M12 x 30mm Typ 2: M12 x 20mm Typ 3: M10 x 20mm > Typ 1 wird nur benutzt um Option A der T2-X zu montieren. > Typ 2 wird in den meisten Fällen benutzt. > Typ 3 wird wird für die seitlichen Gewichtshalter sowie kleinere Führungsrollen benutzt. - Seite 13 Sie diese auch gleich zum Öffnen der Box verwenden können. Es handelt sich hierbei um die Größen 10 für die M12 Schrauben, sowie 8 für die M10 Schrauben. Ebenso befindet sich im Lieferumfang ein 17er Gabelschlüssel um die Rollen am Seilzug zu montieren. TITAN T2-X Aufbauanleitung...
-
Seite 14: Zeichnung Querschnitt Rechts - Zahlenverbindungen
Auf den folgenden Seiten befindet sich eine detaillierte Schritt-für-Schritt Aufbauanleitung mit Fotos der jeweiligen Schritte. Zahlen der einzelnen Verbindungen der TITAN T2-X - Querschnitt von rechts betrachtet: Zahlen der einzelnen Verbindungen der Titan TX-2 – linke Seite Crossover-Kabelzüge - Option A Zahlen der e Querträger oben... -
Seite 15: Zeichnung Vogelperspektive - Zahlenverbindungen
Zeichnung Vogelperspektive - Zahlenverbindungen Vorderansicht – linke Seite Linke Seite (von vorne betrachtet) Übungsbank Vorderansicht – rechte Seite Rechte Seite (von vorne betrachtet) TITAN T2-X Aufbauanleitung... -
Seite 16: Zeichnung Linke Seite - Zahlenverbindungen
Zeichnung linke Seite - Zahlenverbindungen Zahlen der einzelnen Verbindungen Zahlen der einzelnen Verbindungen der TITAN T2-X - links (von rechts betrachtet) der Titan T2-X – linke Seite Option Option TITAN T2-X Aufbauanleitung... -
Seite 17: Zeichnung Rechte Seite - Zahlenverbindungen
Zeichnung rechte Seite - Zahlenverbindungen Zahlen der einzelnen Verbindungen Zahlen der einzelnen Verbindungen der TITAN T2-X - rechts (von links betrachtet) der Titan T2-X – rechte Seite Option Option TITAN T2-X Aufbauanleitung... -
Seite 18: Aufbauanleitung - Information Zur Videoanleitung
Aufbauanleitung - Information zur Videoanleitung Auf den folgenden Seiten beschreiben wir Ihnen Schritt für Schritt die Montage Ihrer TITAN T2-X-Kraftstation. Bitte beachten Sie, dass wir Ihnen auf unserer Website in der Servicerubrik zusätzlich eine Video-Montageanleitung bereitstellen. Wir empfehlen Ihnen die Videos zusätzlich zu diesem gedruckten Handbuch parallel für den Aufbau zu verwenden. -
Seite 19: Aufbauanleitung - Standortwahl
Zu beachten ist außerdem, dass der Wandabstand an der Rückseite 80 cm betragen muss. Dieser Abstand ist in der Raumlänge von drei Metern bereits eingerechnet. Essenziell für einen stabilen und damit sicheren Stand ihrer TITAN T2-X ist ein glatter und ebener Boden, welcher im besten Fall mit dämpfenden und schützenden Bodenschutzmatten ausgelegt ist (optional erhältlich). -
Seite 20: Aufbauanleitung - Information Zur Verpackung Und Dem Montagesystem
Wir empfehlen Ihnen, sofern Sie genügend Platz haben, die Transportverpackung ihrer TITAN-Kraftstation aufzubewahren. Dies ermöglicht Ihnen zu einem späteren Zeitpunkt, bspw. im Falle eines Umzugs, Ihre TITAN-Kraftstation wieder auseinander zu bauen und sicher an den neuen Bestimmungsort zu transportieren. Das Montagesystem Alle Verschraubungen an Einzelteilen werden durch eine Zahl repräsentiert. -
Seite 21: Aufbauanleitung - Öffnen Der Transportbox
Support. Zeitaufwand Aufbau gesamt: ca. drei Stunden. Nach der Lieferung durch die Spedition müssen Sie nur noch die Transportverpackung entfernen und die einzelnen Bauelemente ihrer neuen TITAN-Kraftstation an den von Ihnen dafür vorgesehenen Aufbaustandort transportieren. Die Transportbox öffnen Sie wie folgt: Zuerst müssen die zwei mittleren Streben von der... -
Seite 22: Aufbauanleitung - Aufrichten Des Grundgerüstes
Aufbauanleitung - Aufrichten des Grundgerüstes Der erste Montageschritt ist der Aufbau des Grundgerüstes Ihrer TITAN-Kraftstation. Sie müssen sich nach dem Entfernen aller Transportboxteile entscheiden, ob Sie die gesamte Konstruktion an Ihren endgültigen Platz bringen oder aber in kleinere Teile zerlegen, um einen leichteren Transport zu gewährleisten. -
Seite 23: Aufbauanleitung - Montage Titan T2-X
Aufbauanleitung - Montage TITAN T2-X Die Transportverpackung ist gleichzeitig ein Teil des eigentlichen Produktes. Nach der Demontage der Wände der Transportbox ist der verbleibende Rest bereits das Grundgerüst Ihrer neuen TITAN-Kraftstation. Jetzt ist der Augenblick gekommen, in dem Sie entscheiden müssen, ob Sie die gesamte Konstruktion an ihren endgültigen Platz bringen oder aber in kleinere Teile zerlegen, um... - Seite 24 Aufbauanleitung - Montage TITAN T2-X, falls demontiert Für den Fall, dass Sie Ihre TITAN T2-X zum Transport an ihren endgültigen Standort ausein- ander gebaut haben, müssen Sie diese nun wieder zusammenbauen (Schritt 10 -12). Die beiden Seitenelemente werden wieder mit dem Bodenelement verbunden und mit Schrauben fixiert (Nummer 1 und 2, 7 und 8, 11).
- Seite 25 Aufbauanleitung - Montage TITAN T2-X Montage des Querträgers, welcher sich auf Kniehöhe befindet (Nummer 14 und 15). Montage der Senkrechtrohre durch die Senkrechtteile der Multipresse und Festschrau- ben der Stangen an den Querträgern der Seitenteile. Dazu werden die Stangen in die Federn gesteckt und im Innengewinde des oberen Querträgers verschraubt.
- Seite 26 Aufbauanleitung - Montage TITAN T2-X Nun werden die oberen seitlichen Blenden befestigt, welche den TITAN-Schriftzug tragen. Für die Montage wird der kleinste der drei mitgelieferten Innensechskantschlüssel benötigt. Als nächstes wird die Blende am oberen Querträger montiert. Bevor die Montage der Übungsbank beginnt, wird der Halter für das Polster montiert,...
- Seite 27 Aufbauanleitung - Montage TITAN T2-X Die beiden Metallstäbe werden nun in Richtung der Kraftstation von hinten unter die Konstruktion der Bank eingeschoben. Die Konstruktion der Bank beinhaltet zwei Befestigungen. An diese werden die soeben eingeschobenen Stangen fixiert. Die gesamte Bank wird in Richtung Maschine geschoben, so dass im vorderen Bereich für...
- Seite 28 Als nächstes werden die beiden Gewichts- halter montiert. Diese bestehen aus zwei Teilen: Dem Arm, welcher am Grundgerüst befestigt wird und der Gewichtsaufnahme, die am Arm montiert wird (Nummer 20, 19, 22, 21). Ihre TITAN T2-X ist nun vollständig montiert. TITAN T2-X Aufbauanleitung...
-
Seite 29: Aufbauanleitung - Montage Der Optionen A, A1 Und B
Verwenden Sie hierfür die Schrauben Typ 1 (Nummer 25, 26). Die unteren Kabelzüge bzw. Option A1 montieren Sie unten an den Seiten- elementen Ihrer TITAN T2-X (Nummer 23, 24). Der Beinbeuger/-strecker bzw. Option B wird am Quertrräger auf der Rückseite Ihrer TITAN T2-X montiert (Nummer 27). -

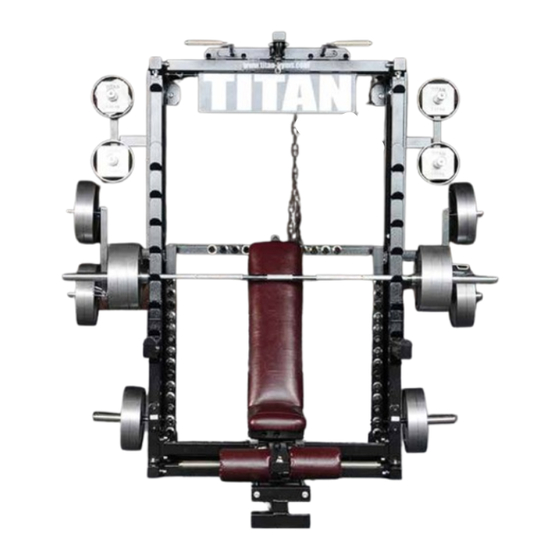

Seite 30: Fotos Der Fertig Montierten T2-X
Info: Der Kraftstation werden mehr Schrauben, Muttern und Unterlegsscheiben als benötigt beigelegt, d.h nach der Montage bleibt Befestigungsmaterial übrig. Diese sollten Sie als Ersatzteile aufbewahren. Auf dieser und der nächsten Seite finden Sie noch Fotos der fertig montierten T2-X um diese mit Ihrer Maschine abzugleichen. Vorderansicht... - Seite 31 Fotos der fertig montierten T2-X Vorderansicht schräg rechts Rückansicht TITAN T2-X Aufbauanleitung...
- Seite 32 www.titan-fitness.de...
