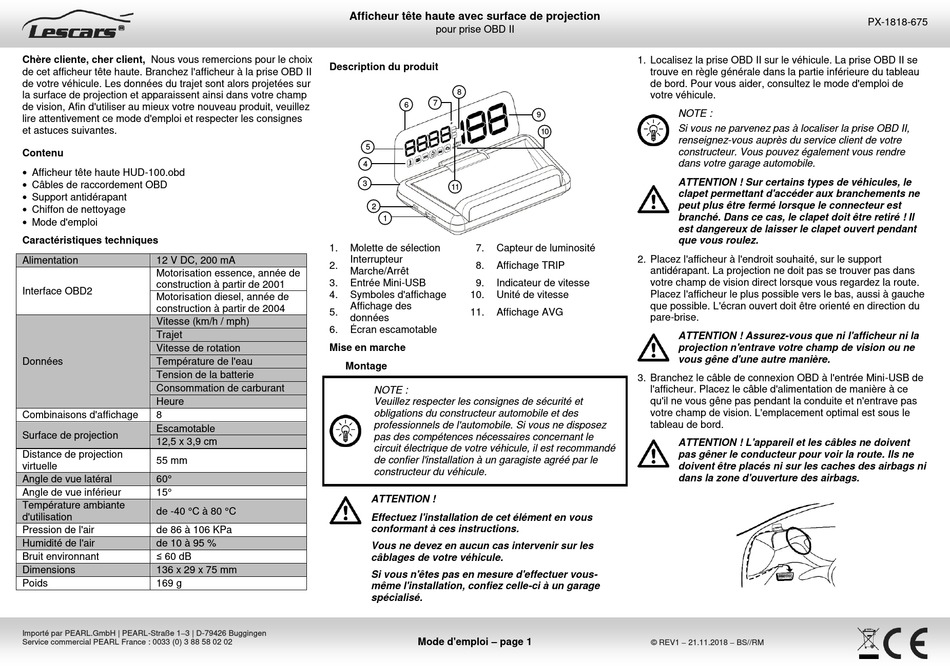

Chère cliente, cher client, Nous vous remercions pour le choix
de cet afficheur tête haute. Branchez l'afficheur à la prise OBD II
de votre véhicule. Les données du trajet sont alors projetées sur
la surface de projection et apparaissent ainsi dans votre champ
de vision, Afin d'utiliser au mieux votre nouveau produit, veuillez
lire attentivement ce mode d'emploi et respecter les consignes
et astuces suivantes.
Contenu
Afficheur tête haute HUD-100.obd
Câbles de raccordement OBD
Support antidérapant
Chiffon de nettoyage
Mode d'emploi
Caractéristiques techniques
Alimentation
12 V DC, 200 mA
Motorisation essence, année de
construction à partir de 2001
Interface OBD2
Motorisation diesel, année de
construction à partir de 2004
Vitesse (km/h / mph)
Trajet
Vitesse de rotation
Données
Température de l'eau
Tension de la batterie
Consommation de carburant
Heure
Combinaisons d'affichage
8
Escamotable
Surface de projection
12,5 x 3,9 cm
Distance de projection
55 mm
virtuelle
Angle de vue latéral
60°
Angle de vue inférieur
15°
Température ambiante
de -40 °C à 80 °C
d'utilisation
Pression de l'air
de 86 à 106 KPa
Humidité de l'air
de 10 à 95 %
Bruit environnant
≤ 60 dB
Dimensions
136 x 29 x 75 mm
Poids
169 g
Importé par PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Service commercial PEARL France : 0033 (0) 3 88 58 02 02
Afficheur tête haute avec surface de projection
pour prise OBD II
Description du produit
8
7
6
5
4
3
11
2
1
1.
Molette de sélection
7.
Capteur de luminosité
Interrupteur
2.
8.
Affichage TRIP
Marche/Arrêt
3.
Entrée Mini-USB
9.
Indicateur de vitesse
4.
Symboles d'affichage
10.
Unité de vitesse
Affichage des
5.
11.
Affichage AVG
données
6.
Écran escamotable
Mise en marche
Montage
NOTE :
Veuillez respecter les consignes de sécurité et
obligations du constructeur automobile et des
professionnels de l'automobile. Si vous ne disposez
pas des compétences nécessaires concernant le
circuit électrique de votre véhicule, il est recommandé
de confier l'installation à un garagiste agréé par le
constructeur du véhicule.
ATTENTION !
Effectuez l'installation de cet élément en vous
conformant à ces instructions.
Vous ne devez en aucun cas intervenir sur les
câblages de votre véhicule.
Si vous n'êtes pas en mesure d'effectuer vous-
même l'installation, confiez celle-ci à un garage
spécialisé.
Mode d'emploi – page 1
1. Localisez la prise OBD II sur le véhicule. La prise OBD II se
trouve en règle générale dans la partie inférieure du tableau
de bord. Pour vous aider, consultez le mode d'emploi de
votre véhicule.
NOTE :
9
Si vous ne parvenez pas à localiser la prise OBD II,
10
renseignez-vous auprès du service client de votre
constructeur. Vous pouvez également vous rendre
dans votre garage automobile.
ATTENTION ! Sur certains types de véhicules, le
clapet permettant d'accéder aux branchements ne
peut plus être fermé lorsque le connecteur est
branché. Dans ce cas, le clapet doit être retiré ! Il
est dangereux de laisser le clapet ouvert pendant
que vous roulez.
2. Placez l'afficheur à l'endroit souhaité, sur le support
antidérapant. La projection ne doit pas se trouver pas dans
votre champ de vision direct lorsque vous regardez la route.
Placez l'afficheur le plus possible vers le bas, aussi à gauche
que possible. L'écran ouvert doit être orienté en direction du
pare-brise.
ATTENTION ! Assurez-vous que ni l'afficheur ni la
projection n'entrave votre champ de vision ou ne
vous gêne d'une autre manière.
3. Branchez le câble de connexion OBD à l'entrée Mini-USB de
l'afficheur. Placez le câble d'alimentation de manière à ce
qu'il ne vous gêne pas pendant la conduite et n'entrave pas
votre champ de vision. L'emplacement optimal est sous le
tableau de bord.
ATTENTION ! L'appareil et les câbles ne doivent
pas gêner le conducteur pour voir la route. Ils ne
doivent être placés ni sur les caches des airbags ni
dans la zone d'ouverture des airbags.
© REV1 – 21.11.2018 – BS//RM
PX-1818-675
