Inhaltszusammenfassung für NERIS DVH5241

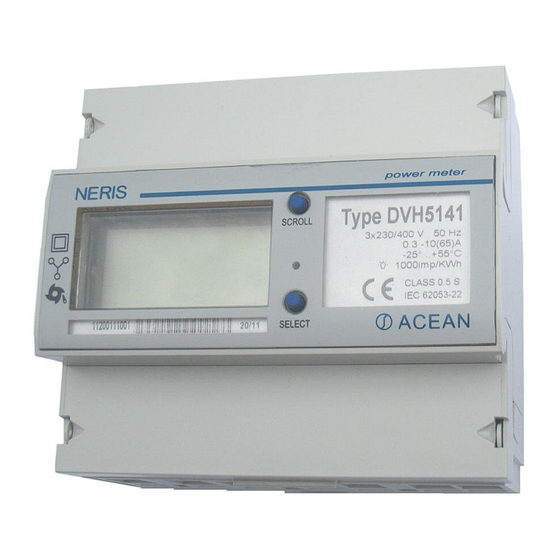

- Seite 1 STROMZÄHLER DVH5241 (-M) NERIS EINBAU- UND BEDIENUNGSHANDBUCH...
-
Seite 2: Inhaltsverzeichnis
INHALT VORBEMERKUNGEN ......................1 SICHERHEIT ........................... 2 ........................2 NWEISUNGEN VOR DEM INBAU ......................... 2 ICHERHEIT DES ETREIBERS ......................2 ORKEHRUNGEN BEI EINER TÖRUNG ........................2 NWEISUNGEN ZUR EINIGUNG GARANTIE, EIGENTUMSRECHTE ..................... 3 3.1 GARANTIE ..........................3 3.2 EIGENTUMSRECHTE ......................3 VERPACKUNG ........................ - Seite 3 13 RECHTE DES NUTZERS ......................16 13.1 ..................... 16 UGRIFFSRECHTE AUF DEN TROMZÄHLER 13.1.1 Zugriff auf der Ebene 1 ....................... 16 13.1.2 Zugriff auf der Ebene 2 ....................... 17 13.1.3 Zugriff auf der Ebene 3 ....................... 18 14 VERWALTUNG VON STROMNETZSTÖRUNGEN ..............19 14.1 Ü...
- Seite 4 LEKTRIZITÄTSMESSWERTE 23.3 ................79 URÜCKSETZEN DER MAXIMALEN LEKTRIZITÄTSMESSWERTE 24 ANHANG 1 .......................... 81 24.1 EDIS-C ............................81 ODES 24.2 NERIS DVH5241(-M) EDIS-C ..........81 ISTE DER IM TROMZÄHLER VERWENDETEN ODES 25 ANHANG 2 .......................... 87 25.1 ............................87 NSPRECHZEIT 25.1.1...
-
Seite 5: Einleitung
Messgeräte besonderes Augenmerk auf die Qualität. Dieses Handbuch haben wir mit größter Sorgfalt verfasst. Es soll Ihnen klare und präzise Angaben über Vorsichtsmaßnahmen beim Einbau und beim Betrieb für den Dreiphasenstromzähler DVH5241(- M) vermitteln. Wir empfehlen Ihnen, noch bevor Sie mit dem Gerät umzugehen beginnen, dieses Handbuch sorgfältig durchzulesen und es während seiner gesamten Gebrauchsdauer aufzubewahren. -
Seite 6: Sicherheit
EINLEITUNG 2 SICHERHEIT Dieses Gerät ist für die Verwendung unter den Bedingungen der Installationskategorie III, Verschmutzungsgrad 2, in Übereinstimmung mit den Bestimmungen der IEC 61010-1 bestimmt. Um das Gerät optimal zu nutzen, ist dieses Handbuch sorgfältig durchzulesen und sind die darin dargelegten Vorsichtsmaßnahmen beim Betrieb zu befolgen. -
Seite 7: Garantie, Eigentumsrechte
Alle Rechte vorbehalten. Sie dürfen weder vollständig noch auszugsweise auf irgendeine Weise oder in irgendeiner Form verteilt, übersetzt oder reproduziert werden. 4 VERPACKUNG Das Gerät wird entsprechend Ihrer Bestellung geliefert. Es muss mindestens Folgendes enthalten: Name Menge Verweiszeichen Dreiphasen-Stromzähler NERIS 5241(-M) DVH5241 (-M) Schnellstart D440079.00000... -
Seite 8: Symbole In Diesem Handbuch
EINLEITUNG 5 SYMBOLE IN DIESEM HANDBUCH Die Symbole in diesem Handbuch sollen das Verständnis erleichtern und Ihnen helfen, bestimmte Aufgaben sicher auszuführen. Im Folgenden finden Sie eine Zusammenstellung der verwendeten Symbole und ihrer jeweiligen Bedeutung: Gefahr eines Stromschlags: Trennen Sie alle Stromversorgungen, bevor Sie die hier beschriebenen Arbeiten ausführen. -
Seite 9: Beschreibung Der Hardware
BESCHREIBUNG DER HARDWARE BESCHREIBUNG DER HARDWARE 6 ÜBERSICHT Der Stromzähler NERIS DVH5241(-M) ist ein elektronischer 65-A-Dreiphasen-Mehrtarif- Stromzähler mit Direktverbindung, der sowohl für den gewerblichen Einsatz als auch zu Hause verwendet werden kann. Das Gerät ist kompakt (6 DIN-Module) und für die Montage an einer DIN-Schiene bestimmt. -
Seite 10: Die Vorderseite
BESCHREIBUNG DER HARDWARE 7 DIE VORDERSEITE Die Komponenten In diesem Abschnitt sind die von vorn zugänglichen Komponenten erläutert. Verweiszeichen Funktion LCD-Display „Tar“-Eingang für Tarifänderung „S0“-Impulsausgang (AON-Ausgang) RS485-„Com“-Kommunikationsport „SCROLL“-Knopf Messtechnik-LED Gehäuse für die Leitungsabschirmung „SELECT“-Knopf DIN-Schiene „PROG“-Programmierknopf Schraube zur Befestigung an der DIN-Schiene Dreiphasen-Verbindungsanschlüsse Strichcode (Codierung 39F. -
Seite 11: Lcd-Bildschirm
BESCHREIBUNG DER HARDWARE LCD-Bildschirm Auf dem Flüssigkristallbildschirm (LCD-Bildschirm) können protokollierte Messergebnisse des Geräts angezeigt werden. Außerdem können dort die Einstellungen eingesehen werden. Ohne Netzstromversorgung ist die Anzeige ausgeschaltet. Verweiszeichen Funktion Die RS485-Kommunikation ist zugelassen. Während des Datenaustauschs blinkt das Symbol. Die Pfeile geben an, dass Leistung importiert worden ist (+). -
Seite 12: Steueranschluss
BESCHREIBUNG DER HARDWARE Steueranschluss Die Deckkappe des Geräts bietet Zugang zu Steueranschluss, Schnittstellen-Eingänge/Ausgänge verbunden sind. Der „Tar“-Eingang steuert durch Anlegen einer Spannung den Tarifwechsel. Der „S0“-Ausgang ist im Impulsmodus oder im Alarmmodus konfigurierbar (TOR-Ausgang). Der „Com“-Port ist für die Übertragung von Informationen von dem Stromnetz über den RS485-Bus zu dem Verwaltungsanschluss verantwortlich. -
Seite 13: Messanschluss
„PROG“-Knopf durch Knopf (P) repräsentiert. Bereitschaftsbildschirmmaske Messanschluss S C R O L L Der Dreiphasenstromzähler NERIS DVH5241(-M) ist für den direkten Anschluss an den Netzstrom ausgelegt. S E L E C T P R O G Die Verbindung mit den Messanschlüssen kann entweder... -
Seite 14: Die Rückseite
BESCHREIBUNG DER HARDWARE 8 DIE RÜCKSEITE Auf der Rückseite des Stromzählers befindet sich eine Gleitschelle, um die DIN-Schiene durchzuführen. Um den Stromzähler von der DIN-Schiene zu entnehmen, ist die Befestigungsschraube mit einem Schraubenzieher nach unten zu ziehen. Gleitschelle für die DIN- SCHIENE Schraube zur Befestigung an der DIN-SCHIENE... -
Seite 15: Technische Eigenschaften
BESCHREIBUNG DER HARDWARE 10 TECHNISCHE EIGENSCHAFTEN 10.1 Elektrische Eigenschaften Eingang für Spannungsmessung: 3 x 230/400 V (-20 % / +15 %) Netzfrequenz: 50 Hz / 60 Hz Maximaler Leistungsverbrauch: <2 W und <5 VA Maximale (Gleich-)Stromeingabe zur Messung: 65 A Referenzstrom: 10 A - Anfangsstrom: = 40 mA Messgenauigkeit: Klasse 1 (IEC 62053-21) Messgenauigkeit: Klasse C (IEC 50470-1) -
Seite 16: Einbau
EINBAU EINBAU 11 MECHANISCHE MONTAGE Der Stromzähler NERIS DVH5241(-M) ist für die Montage an einer DIN-Schiene ausgelegt. Die mechanischen Abmessungen sind in Kapitel 9 „Abmessungen“ dargelegt. Seine Größe entspricht 6 DIN-Modulen. Auf der Rückseite des Stromzählers befinden sich eine Gleitschelle und eine Verriegelung, um ihn an der Schiene zu befestigen. Um ihn von der Schiene zu lösen, wird die Befestigungsschraube mit einem Schraubenzieher nach unten... -
Seite 17: Verbindung Der Messanschlüsse
EINBAU 12.2 Verbindung der Messanschlüsse Der Dreiphasenstromzähler NERIS DVH5241(-M) muss direkt an den Netzstrom angeschlossen werden. Die Verbindung mit den Messanschlüssen muss entsprechend einem der beiden folgenden Schaltpläne erfolgen. 4-Draht-Direktverbindung (3 Phasen + 1 Neutralleiter) oder Einphasendirektverbindung. Der maximale Querschnitt der Kabel sollte 25 mm²... -
Seite 18: Impulsausgang Oder „S0"-Alarme
EINBAU 12.3.2 Impulsausgang oder „S0“-Alarme Der Impulsausgang oder S0-Alarm ist eine programmierbare Alles-oder-nichts-(AON-) Logikausgabe im Impuls- oder Alarmmodus. Er besteht aus einem Festkörperrelais, das eine 5000-V-Trennung zwischen der Steuerung und dem Ausgang sicherstellt. Das Relais wirkt als einpoliger Kontakt, der geschlossen wird, um einen Impuls auszusenden oder um einen Alarm auszulösen. -
Seite 19: Alarmmodus
EINBAU 12.3.2.3. Alarmmodus: Im Alarmmodus wird der S0-Ausgang aktiviert, wenn ein vom Stromzähler gemessener oder berechneter elektrischer Wert einen von ihm beeinflussten Schwellenwert (Maximum oder Minimum) überschreitet. Siehe Kapitel 16 „Verwaltung des S0-Ausgangs im Alarmmodus“. Im Alarmmodus muss der S0-Ausgang mit einer Schaltung verbunden werden, die von einer Gleichspannung unter 40 Volt oder von einer Wechselspannung (Effektivspannung) unter 28 V gespeist wird. -
Seite 20: Beschreibung Der Funktionen
BESCHREIBUNG DER FUNKTIONEN BESCHREIBUNG DER FUNKTIONEN In den folgenden Kapiteln sind die Funktionen und die Verwaltungsschnittstelle des Stromzählers beschreiben, damit der Nutzer seine Funktion und seinen Einsatz besser verstehen kann. 13 RECHTE DES NUTZERS 13.1 Zugriffsrechte auf den Stromzähler Die Zugriffsrechte auf den Stromzähler sind hierarchisch. Der Lese- und der Schreibzugriff auf die Kennzahlen und Einstellungen des Stromzählers sind entsprechend dem Nutzertyp und den vom Monteur gewährten Berechtigungen beschränkt. -
Seite 21: Zugriff Auf Der Ebene 2
BESCHREIBUNG DER FUNKTIONEN 13.1.2 Zugriff auf der Ebene 2 Der Nutzer der Ebene 2 (NUTZER 2) verfügt über einen vom Monteur übergebenen Zugriffscode. Außer den Rechten der Ebene 1 kann er auf einige Daten (die anteiligen und die monatlichen Kennzahlen und die Kennzahlen für den Vormonat) zugreifen und ihm wird entsprechend den vom Monteur gewährten Berechtigungen ein Schreibzugriff gewährt (Datum und Zeit, Zurücksetzen der Kennzahl, Ändern der Kommunikationseinstellungen, Ändern des Zugriffscodes usw.) (siehe Abschnitt 18.10... -
Seite 22: Zugriff Auf Der Ebene 3
BESCHREIBUNG DER FUNKTIONEN 13.1.3 Zugriff auf der Ebene 3 Diese Ebene ist dem Monteur des Stromzählers vorbehalten, der außer über die Rechte für die Ebenen 1 und 2 über Sonderrechte verfügt. Durch Drücken des „PROG“-Knopfs unter der unteren Abdeckung erhält er Lese- und Schreibzugriff. -
Seite 23: Verwaltung Von Stromnetzstörungen
BESCHREIBUNG DER FUNKTIONEN 14 VERWALTUNG VON STROMNETZSTÖRUNGEN 14.1 Übersicht 3 s lang Anzeigen Wenn Datum und Zeit 3 s lang Anzeigen der von Segmenten verlorengegangen sind, Softwareversion Einschalten und Icons blinkt das Uhren-Icon. Bereitschaftsbild- schirmmaske Kennzahl für den STÖRUNGSVERWALTUNG aktuellen Tarif (Tx) P CUMUL Prüfung auf vorhandene Prüfung der Phasenfolge... -
Seite 24: Die Anwesenheit Der Phasen
BESCHREIBUNG DER FUNKTIONEN 14.2.1 Die Anwesenheit der Phasen Der Stromzähler überwacht ständig die Anwesenheit der Spannung auf jeder Phase. Wenn er feststellt, dass die Spannung auf einer Phase länger als 1 Sekunde fehlt, geht der Phasenabwesenheitsindikator aus, bis sie wieder erfasst wird. Die Phase 2 fehlt. -
Seite 25: Verwaltung Des S0-Ausgangs Im Impulsmodus
BESCHREIBUNG DER FUNKTIONEN 15 VERWALTUNG DES S0-AUSGANGS IM IMPULSMODUS 15.1 Verwaltung der gemessenen Leistung und der Impulseigenschaften Die Verwaltung des S0-Impulsausgangs erfolgt in zwei Phasen: Diesem Ausgang wird (von den Einstellungen) eine gemessene Leistung zugeordnet unter: der Dreiphasenwirkleistung im Empfängermodus (P+), ... -
Seite 26: Verwaltung Des S0-Ausgangs Im Alarmmodus
BESCHREIBUNG DER FUNKTIONEN 16 VERWALTUNG DES S0-AUSGANGS IM ALARMMODUS 16.1 Der Alarmmodus Ein Alarmmodus kann für eine der folgenden Bedingungen programmiert werden: • Es wird ein Spannungsschwellenwert überschritten, • eine Spannung fällt unter einen Spannungsschwellenwert, • es wird ein Stromschwellenwert überschritten, •... -
Seite 27: Alarm, Wenn Eine Spannung Unter Einen Spannungsschwellenwert Fällt
BESCHREIBUNG DER FUNKTIONEN 16.3 Alarm, wenn eine Spannung unter einen Spannungsschwellenwert fällt In diesem Beispiel ist der Überwachte Spannung (V~) Bsp.: Der Schwellenwert für zu niedrige Spann. ist auf 200 V prog. Schwellenwert für zu niedrige 230 V 105 % des Schwellenwerts Spannung auf 200 V programmiert. -
Seite 28: Alarmhistorie
BESCHREIBUNG DER FUNKTIONEN Die „Integrationsdauer“ (α) für die Mittelwerte kann in dem Konfigurationsmenü „LP PQSUA“ programmiert werden. Standardmäßig beträgt die Zeitdauer 10 min. Sie kann auf 15, 20, 30 oder 60 min eingestellt werden. Zum Konfigurieren eines Alarms bei der Überschreitung eines Strom- oder Leistungsschwellenwerts siehe Abschnitt 18.9.3.5 „Verwaltung eines Alarms bei Überschreitung eines Strom- (oder... -
Seite 29: Zusammenfassungen Der Verschiedenen Menüs
BESCHREIBUNG DER FUNKTIONEN 17 ZUSAMMENFASSUNGEN DER VERSCHIEDENEN MENÜS Dieses Kapitel enthält einen Überblick über die Zusammenfassungen der Menüs je nach den bei der Programmierung des Stromzählers durch den Monteur getroffenen Auswahlen. Tatsächlich kann der Nutzer auf bestimmte Menüs oder Anzeigen je nach seinen Rechten und Berechtigungen zugreifen oder nicht zugreifen. -
Seite 30: Die Menüs Anteilig, Monatlich, Für Den Vormonat
BESCHREIBUNG DER FUNKTIONEN 17.1.1 Die Menüs Anteilig, Monatlich, Für den Vormonat Von der Bereitschaftsbildschirmmaske aus erhalten Sie durch mehrmaliges Drücken des „SCROLL“-Knopfs (1) Zugriff auf die Menüs „Partial“ (Anteilig), „Monthly“ S C R O L L (Monatlich) und „Monthly -1“ (für den Ende der Einschaltphase Vormonat). -
Seite 31: Beschränkter Zugriff Auf Die Menüs
BESCHREIBUNG DER FUNKTIONEN 17.2 Beschränkter Zugriff auf die Menüs Falls der Monteur z. B. den Zugriff für „USER 1“ und „IMPORT only“-Messung auswählt und nur 2 Tarife von 4 programmiert, werden einige Menüs nicht mehr angezeigt. Der Zugriff vom Typ „USER1“ gestattet keine Anzeige der Kennzahlen der Menüs Anteilig, Monatlich... -
Seite 32: Konfiguration Der Einstellungen Des Stromzählers Durch Den Monteur
KONFIGURATION KONFIGURATION 18 KONFIGURATION DER EINSTELLUNGEN DES STROMZÄHLERS DURCH DEN MONTEUR Der Stromzähler wird im Werk kalibriert und konfiguriert. Allerdings kann der Monteur bestimmte Einstellungen beim Einbau je nach den Wünschen des Kunden anpassen. Auf die Konfigurationsmenüs kann durch Drücken des „PROG“-Knopfs unter der unteren Abdeckung zugegriffen werden. -
Seite 33: Übersicht Über Die Konfigurationsmenüs
KONFIGURATION 18.3 Übersicht über die Konfigurationsmenüs Beim ersten Drücken des „PROG“-Knopfs erhalten Sie Zugriff auf die Uhr. Auf dem Bildschirm werden nacheinander das Datum und die Zeit angezeigt. Wenn Sie anschließend auf den „SCROLL“-Knopf drücken, können Sie durch die verschiedenen Menüs scrollen. Um die Einstellungen in einem Menü... -
Seite 34: Aktualisieren Des Datums Und Der Zeit
KONFIGURATION 18.4 Aktualisieren des Datums und der Zeit Drücken Sie von der Überwachungsbildschirmmaske aus den „PROG“-Knopf. Die Anzeige zeigt abwechselnd das aktuelle Datum und die gegenwärtige Zeit an. P R O G Drücken Sie erneut den „PROG“-Knopf, um mit der Aktualisierung fortzufahren. Nun blinkt die 1. -
Seite 35: Verwaltung Der Kommunikationseinstellungen
KONFIGURATION 18.5 Verwaltung der Kommunikationseinstellungen Drücken Sie den „SCROLL“-Knopf, um nach der Aktualisierung des Datums und der Zeit mit der Verwaltung der Kommunikationseinstellungen fortzufahren. 18.5.1 Programmierung der Modbus-Adresse des Stromzählers Auf dem Bildschirm wird die Modbus-Adresse des Stromzählers angezeigt oder werden leere Cursors angezeigt, falls keine Adresse programmiert worden ist. -
Seite 36: Standardkommunikationseinstellungen
KONFIGURATION 18.5.2 Standardkommunikationseinstellungen Anders als bei der ModBus-Adresse, die für jeden Stromzähler spezifisch ist, werden die Kommunikationseinstellungen im Werk vorprogrammiert. Die Standardwerte finden Sie nachstehend. Drücken Sie den „PROG“-Knopf, um diese Werte zu prüfen und schnell von einer Einstellung zur nächsten zu gelangen, wenn sie richtig sind. M o d b u s - A d r e s s e Protokoll: RS485 RTU... -
Seite 37: Ändern Der Kommunikationseinstellungen
KONFIGURATION 18.5.3 Ändern der Kommunikationseinstellungen Gehen Sie wie folgt vor, um die Kommunikationseinstellungen lokal zu ändern, nachdem Sie die ModBus-Adresse des Stromzählers gesichert haben: M o d b u s - A d r e s s e Protokoll: RS485 RTU RS485 ASCII keine Kommunikation Daten:... -
Seite 38: Verwaltung Der Integrationsdauer Für Die Mittelwerte
KONFIGURATION 18.6 Verwaltung der Integrationsdauer für die Mittelwerte Die Integrationsdauer für die Mittelwerte (siehe Abschnitt 16.4 „Alarm bei Überschreitung eines Strom- oder Leistungsschwellenwerts“) kann lokal oder fern eingestellt werden. Der Standardwert ist auf 10 Minuten eingestellt. Drücken Sie den „SCROLL“-Knopf, um zum Menü „LP PQSUA“ überzugehen, in dem die Integrationsdauer angepasst werden kann, nachdem Sie die Kommunikationseinstellungen verwaltet haben. - Seite 39 KONFIGURATION Drücken Sie den „PROG“-Knopf, um mit den Änderungen fortzufahren. TARIF 1: bei einem RS485-Befehl aktiv nicht verwendet bei Anwesenheit des Netzstroms aktiv bei Abwesenheit des Netzstroms akt. TARIF 2: bei einem RS485-Befehl aktiv nicht verwendet bei Anwesenheit des Netzstroms aktiv bei Abwesenheit des Netzstroms akt. TARIF 3: bei einem RS485-Befehl aktiv nicht verwendet...
-
Seite 40: Verwaltung Des Typs Der Messung (Import / Export)
KONFIGURATION 18.8 Verwaltung des Typs der Messung (Import / Export) Der Stromzähler kann die importierte und die exportierte Leistung messen und bemessen (siehe Abschnitt 14.1 „Messungen der importierten und der exportierten Leistung“). Je nach dem elektrischen System, das gemessen wird, kann der Typ der Messung als „Import / Export“... -
Seite 41: Verwaltung Des S0-Ausgangs
KONFIGURATION 18.9 Verwaltung des S0-Ausgangs Der S0-Ausgangs kann für den IMPULS-Modus (siehe Kapitel 15 „Verwaltung des S0- Ausgangs im Impulsmodus“ oder für den ALARM-Modus (siehe Kapitel 16 „Verwaltung des S0-Ausgangs im Alarmmodus“) konfiguriert werden. 18.9.1 Standardkonfiguration Drücken Sie den „SCROLL“-Knopf, um aus dem Menü „Measuring type“ in das Menü zum Konfigurieren des S0-Ausgangs „S0 1000-30“... - Seite 42 KONFIGURATION Bei der Herstellung wird der S0-Ausgang im Impulsmodus programmiert, wobei die gemessene Leistung importierte Wirkleistung (P+) ist. Hier sehen Sie die Bildschirmanzeige in der Standardkonfiguration.
-
Seite 43: Auswahl Des Impulsmodus
KONFIGURATION 18.9.2 Auswahl des Impulsmodus Durch mehrmaliges Drücken des „SCROLL“-Knopfs können Sie vom Impulsmodus zum Alarmmodus übergehen und für diese beiden Modi eine der Funktionen auswählen. 18.9.2.1 Bildschirmdarstellungen im Impulsmodus In der folgenden Tabelle sind die Bildschirmdarstellungen und die zugehörigen Funktionen aufgeführt. - Seite 44 KONFIGURATION Wählen Sie zur Auswahl des Impulsmodus durch Drücken des „SCROLL“-Knopfs unter den folgenden 8 Möglichkeiten einen Typ der zu messenden Leistung aus. Bestätigen Sie Ihre Auswahl durch Drücken des „PROG“-Knopfs. I M P U L S M O D U S Wenn Sie den Impulsmodus bestätigt haben, wird auf dem Stromzähler das Gewicht des Impulses angezeigt.
-
Seite 45: Auswahl Des Alarmmodus
KONFIGURATION 18.9.3 Auswahl des Alarmmodus Durch mehrmaliges Drücken des „SCROLL“-Knopfs können Sie vom Impulsmodus zum Alarmmodus übergehen und eine der Funktionen in diesem Modus auswählen. 18.9.3.1 Bildschirmdarstellungen für den Alarmmodus In der folgenden Tabelle sind die Bildschirmdarstellungen und die zugehörigen Funktionen aufgeführt. - Seite 46 KONFIGURATION Wählen Sie durch Drücken des „SCROLL“-Knopfs den zu überwachenden Schwellenwert aus, um den Alarmmodus auszuwählen. Bestätigen Sie anschließend Ihre Auswahl durch Drücken des „PROG“-Knopfs. A L A R M M O D U S Nachdem Sie den Alarmschwellenwert ausgewählt haben, werden Sie von der Anzeige aufgefordert, den Schwellenwert zu programmieren.
- Seite 47 KONFIGURATION 18.9.3.2 Bildschirmdarstellungen zur Einstellung von Alarmschwellenwerten In der folgenden Tabelle sind die Bildschirmdarstellungen zur Einstellung von Alarmschwellenwerten aufgeführt. Bildschirmdarstellung Alarmschwellenwerte Schwellenwert für die minimale Spannung Schwellenwert für die maximale Spannung Zeitdauer (θ) vor Auslösen des Alarms (zwischen 5 und 120 s) Maximalstrom-Schwellenwert Schwellenwert für die maximale importierte Wirkleistung im Tarif 1 Schwellenwert für die maximale importierte Wirkleistung im Tarif 2...
-
Seite 48: Verwaltung Eines Alarms Bei Überschreitung Eines Spannungsschwellenwerts
KONFIGURATION 18.9.3.3 Verwaltung eines Alarms bei Überschreitung eines Spannungsschwellenwerts In diesem Abschnitt ist die Implementierung eines Alarms bei der Überschreitung eines Spannungsschwellenwerts beschrieben. Vergleiche Abschnitt 16.2 „Alarm bei Überschreitung eines Spannungsschwellenwerts“. Drücken Sie ausgehend von dem Menü „S0“ den „PROG“-Knopf, um in das Konfigurationsmenü für den S0-Ausgang zu gelangen. - Seite 49 KONFIGURATION 18.9.3.4 Verwaltung eines Alarms, wenn eine Spannung unter einen Spannungsschwellenwert fällt In diesem Abschnitt ist die Implementierung eines Alarms, wenn eine Spannung unter einen Spannungsschwellenwert fällt, beschrieben. Vergleiche Abschnitt 16.3 „Alarm, wenn eine Spannung unter einen Spannungsschwellenwert fällt“ Drücken Sie ausgehend von dem Menü „S0“ den „PROG“-Knopf, um in das Konfigurationsmenü für den S0-Ausgang zu gelangen.
-
Seite 50: Verwaltung Eines Alarms Bei Überschreitung Eines Strom- (Oder Leistungs-)
KONFIGURATION 18.9.3.5 Verwaltung eines Alarms bei Überschreitung eines Strom- (oder Leistungs-) Schwellenwerts Die Vorgehensweise zum Verwalten eines Alarms bei Überschreitung eines Stromschwellenwerts ist genau dieselbe wie die zur Implementierung eines Alarms bei Überschreitung eines Leistungsschwellenwerts. Vergleiche Abschnitt 16.4 „Alarm bei Überschreitung eines Strom- oder Leistungsschwellenwerts“. -
Seite 51: Verwaltung Der Berechtigungen Des Nutzers 2
KONFIGURATION 18.10 Verwaltung der Berechtigungen des NUTZERS 2 Berechtigungsmenü „Auth“ kann Monteur Lese- Schreibzugriffsrechte für den Stromzähler für den Nutzer der Ebene 2 (NUTZER 2) einstellen. Siehe Kapitel 13 „Rechte des Nutzers“. Durch Drücken des „SCROLL“-Knopfs erhalten Sie aus dem vorherigen Menü Zugriff auf das Menü... -
Seite 52: Anzeige Der Softwareversion
KONFIGURATION 18.10.1.2. Anzeige der Softwareversion Nun ist die Konfiguration der Berechtigungen für den NUTZER2 abgeschlossen. Auf dem Bildschirm wird die Anzahl konfigurierter Berechtigungen „YES“ angezeigt. Wenn Sie den „SCROLL“-Knopf drücken, wird auf dem Bildschirm die Softwareversion des Stromzählers angezeigt. Wenn Sie den „SCROLL“-Knopf erneut drücken, erhalten Sie Zugriff auf die Bereitschaftsbildschirmmaske. -
Seite 53: Anzeige Der Leistungsmessprotokolle
MESSPROTOKOLLE 19 ANZEIGE DER LEISTUNGSMESSPROTOKOLLE In diesem Kapitel sind die Vorgehensweisen beschrieben, auf die verschiedenen Leistungsmessprotokolle des Stromzählers zuzugreifen. Je nach den Auswahlen, die der Monteur bei der Programmierung des Stromzählers getroffen hat (siehe Kapitel 17 „Zusammenfassungen der verschiedenen Menüs“), kann der Nutzer je nach seinen Rechten und Berechtigungen (siehe Kapitel 13 „Rechte des Nutzers") -
Seite 54: Anzeige Der Kumulativen Kennzahlen
MESSPROTOKOLLE 19.1 Anzeige der kumulativen Kennzahlen B E R E I T S C H A F T S B I L D S C H I R M M A S K E Drücken Sie den "SELECT"-Knopf. – T0 - 10470 kWh P+ T A R I F 1 - T1 -... -
Seite 55: Anzeige Der Anteiligen Kennzahlen
MESSPROTOKOLLE 19.2 Anzeige der anteiligen Kennzahlen Die anteiligen Kennzahlen der Tarife T1 bis T4 messen die Werte der kumulativen Kennzahlen. Sie können jederzeit entweder lokal durch den NUTZER 2 oder fern (über den RS485-Bus) durch den Administrator des Stromzählernetzes auf null zurückgesetzt werden. Siehe Abschnitt 17.1.1 „Die Menüs Anteilig, Monatlich, Für den Vormonat“. -
Seite 56: Anzeige Der Monatlichen Kennzahlen
MESSPROTOKOLLE 19.3 Anzeige der monatlichen Kennzahlen Die monatlichen Kennzahlen der Tarife T1 bis T4 messen die Werte der kumulativen Kennzahlen. Sie werden bei jedem Monatswechsel automatisch auf null zurückgesetzt. Sie können jederzeit entweder lokal durch den NUTZER 2 oder fern (über den RS485-Bus) durch den Administrator des Stromzählernetzes auf null zurückgesetzt werden. -
Seite 57: Anzeige Der Kennzahlen Für Den Vormonat
MESSPROTOKOLLE 19.4 Anzeige der Kennzahlen für den Vormonat Die Kennzahlen für den Monat (M - 1) sind die monatlichen Kennzahlen für den Vormonat. Sie werden bei jedem Monatswechsel automatisch gesichert. Sie können jederzeit entweder lokal durch den NUTZER 2 oder fern (über den RS485-Bus) durch den Administrator des Stromzählernetzes auf null zurückgesetzt werden. -
Seite 58: Anzeige Der Elektizitätsmessprotokolle
MESSPROTOKOLLE 20 ANZEIGE DER ELEKTIZITÄTSMESSPROTOKOLLE 20.1 Messwerte Der Stromzähler NERIS DVH5241(-M) misst mehrere Parameter wie Spannungen, Ströme, die verschiedenen Leistungsabgaben, den Leistungsfaktor, die Frequenz und den Tangens φ in einem Stromnetz. Er zeichnet die Momentanwerte, die Minimalwerte, die Mittelwerte und die Maximalwerte für diese Einstellungen sowie die Historie der Ereignisse mit Zeitstempel auf. -
Seite 59: Protokolle Momentaner Messwerte
MESSPROTOKOLLE 20.3 Protokolle momentaner Messwerte Drücken Sie den „SELECT“-Knopf, um Lesezugriff auf die Kennzahlen des Menüs momentaner Messwerte zu erlangen. Anschließend können Sie durch Drücken des „SCROLL“-Knopfs durch die Messprotokolle scrollen. In der rechten Spalte sind die jeder Messung zugeordneten EDIS-Codes angegeben. MENÜ... -
Seite 60: Protokolle Minimaler Messwerte
MESSPROTOKOLLE 20.4 Protokolle minimaler Messwerte Im Menü minimaler Messwerte sind nur Datensätze mit einem Wert aufgezeichnet: dem momentanen Leistungsfaktor für die Phasen 1 + 2 + 3. MENÜ „MEASURE“ MENÜ „MEAS INSTANT.“ - Momentane Messwerte MENÜ „Min MEAS“ - Minimale Messwerte Momentaner Leistungsfaktor, Phasen 1 + 2 + 3 13.3.0 MENÜ... -
Seite 61: Protokolle Gemittelter Messwerte
MESSPROTOKOLLE 20.5 Protokolle gemittelter Messwerte Drücken Sie den „SELECT“-Knopf, um Zugriff auf das Menü gemittelter Messwerte zu erlangen. Anschließend können Sie durch Drücken des „SCROLL“-Knopfs durch die Messprotokolle scrollen. In der rechten Spalte sind die jeder Messung zugeordneten EDIS-Codes angegeben. MENÜ... -
Seite 62: Protokolle Maximaler Messwerte
MESSPROTOKOLLE 20.6 Protokolle maximaler Messwerte Drücken Sie den „SELECT“-Knopf, um Zugriff auf das Menü maximaler Messwerte zu erlangen. Anschließend können Sie durch Drücken des „SCROLL“-Knopfs durch die Messprotokolle scrollen. In der rechten Spalte sind die jeder Messung zugeordneten EDIS-Codes angegeben. MENÜ... -
Seite 63: Ereignishistorie
MESSPROTOKOLLE 20.7 Ereignishistorie Der Stromzähler speichert die Historie der letzten 12 wichtigen Ereignisse. Er zeichnet für jedes Ereignis das Datum, den Zeitpunkt und den Typ der Störung auf (siehe Abschnitt 16.5 „Alarmhistorie“). MENÜ „MEASURE“ MENÜ „MEAS INSTANT.“ - Momentane Messwerte MENÜ... -
Seite 64: Zugriff Auf Angaben Im Menü „History
MESSPROTOKOLLE SYMBOLE TYP DER STÖRUNG AL U UP Es wird ein Spannungsschwellenwert überschritten. Eine Spannung fällt unter einen Spannungsschwellenwert. AL U Lo PH1 Lo Phase 1 unterbrochen. PH2 Lo Phase 2 unterbrochen. PH3 Lo Phase 3 unterbrochen. Po Lo Netzstromausfall. Po UP Netzstrom eingeschaltet. -
Seite 65: Nutzerbetrieb Auf Der Ebene
NUTZERBETRIEB AUF DER EBENE 2 NUTZERBETRIEB AUF DER EBENE 2 21 ÄNDERN DER EINSTELLUNGEN DES STROMZÄHLERS DURCH DEN NUTZER 2 21.1 Menü „SETTING“ Das Messgerät ist kalibriert. Seine Einstellungen werden im Werk programmiert. Danach wird es durch den Monteur konfiguriert. Auch nach dem Einbau und Plombieren der unteren Abdeckung, die den Zugang zum „PROG“-Knopf ermöglicht, können noch bestimmte Einstellungen in dem Stromzähler lokal geändert werden (siehe Abschnitt 13.1.2 „Zugriff auf der Ebene 2... -
Seite 66: Aktualisieren Des Datums Und Der Zeit
NUTZERBETRIEB AUF DER EBENE 2 21.2.1 Aktualisieren des Datums und der Zeit Halten Sie den „SCROLL“-Knopf 3 s gedrückt, um von der Überwachungsbildschirmmaske aus direkt auf das Menü „SETTING“ zuzugreifen. Alternativ können Sie auch wie im vorigen Abschnitt beschrieben mehrmals kurz auf den „SCROLL“-Knopf drücken. Drücken Sie kurz auf den „SELECT“-Knopf, um das Menü... - Seite 67 NUTZERBETRIEB AUF DER EBENE 2 Drücken Sie „SCROLL“, um die 1. Ziffer zu ändern. Drücken Sie den „SELECT“-Knopf, um die 1. Ziffer zu sichern und zur nächsten Ziffer überzugehen. Fahren Sie anschließend mit deren Aktualisierung fort. Halten Sie den „SELECT“-Knopf gedrückt, um das Datum aufzuzeichnen, nachdem Sie es aktualisiert haben.
-
Seite 68: Ändern Der Kommunikationseinstellungen
NUTZERBETRIEB AUF DER EBENE 2 21.2.2 Ändern der Kommunikationseinstellungen 21.2.2.1 Ändern der ModBus-Adresse des Stromzählers Drücken Sie den „SCROLL“-Knopf, um nach der Aktualisierung des Datums und der Zeit mit der Verwaltung der Kommunikationseinstellungen fortzufahren. Auf dem Bildschirm wird die Modbus-Adresse des Stromzählers oder werden leere Cursors angezeigt, falls keine Adresse programmiert worden ist. - Seite 69 NUTZERBETRIEB AUF DER EBENE 2 Wenn der Code stimmt, wird auf dem Bildschirm die Modbus-Adresse des Stromzählers angezeigt oder werden leere Cursors angezeigt, falls keine Adresse programmiert worden ist. Der Stromzähler nimmt Adressen zwischen 000 und 255 an. Allerdings empfehlen wir Ihnen, nur den Adressbereich zwischen 001 und 247 zu verwenden.
-
Seite 70: Auswahl Des Protokolls
NUTZERBETRIEB AUF DER EBENE 2 21.2.2.2 Auswahl des Protokolls Anschließend werden Sie vom Menü aufgefordert, das Kommunikationsprotokoll auszuwählen. Wählen Sie durch Drücken des „SCROLL“-Knopfs zwischen: RS485 RTU - RS485 ASCII oder KEINE KOMMUNIKATION. Halten Sie zur Bestätigung den „SELECT“-Knopf gedrückt, wenn Sie Ihre Auswahl getroffen haben. -
Seite 71: Auswahl Des Paritätsbits
NUTZERBETRIEB AUF DER EBENE 2 21.2.2.5 Auswahl des Paritätsbits Anschließend werden Sie vom Menü aufgefordert, das Paritätsbit auszuwählen. Wählen Sie durch Drücken des „SCROLL“-Knopfs zwischen: Keines (keine Parität) - gerade oder ungerade. Halten Sie zur Bestätigung den „SELECT“-Knopf gedrückt, wenn Sie Ihre Auswahl getroffen haben. -
Seite 72: Ändern Der Integrationsdauer Α
NUTZERBETRIEB AUF DER EBENE 2 21.2.3 Ändern der Integrationsdauer α Die Integrationsdauer besitzt Mittelwerte (siehe Abschnitt 16.4 „Alarm beim Überschreiten eines Strom- oder Leistungsschwellenwerts“), die lokal durch den NUTZER2 eingestellt werden können. Wählen Sie das Untermenü „LP PQSUA“ aus dem Menü „SETTING“ aus, um die Integrationsdauer [mit den Mittelwerten] zu ändern. -
Seite 73: Lesen Der Tarifkonfiguration
NUTZERBETRIEB AUF DER EBENE 2 Wenn der Code stimmt, blinkt auf dem Bildschirm der in dem Stromzähler aufgezeichnete Wert für die Integrationsdauer. Durch Drücken des „SCROLL“-Knopfs können Sie zwischen folgenden Werten wählen: 15 min, 20 min, 30 min oder 60 min. Halten Sie den „SELECT“-Knopf gedrückt, um den neuen Wert aufzuzeichnen. -
Seite 74: Ändern Des Typs Der Messung
NUTZERBETRIEB AUF DER EBENE 2 21.2.5 Ändern des Typs der Messung Der Stromzähler kann die importierte und die exportierte Leistung messen und bemessen (siehe Abschnitt 14.1 „Messung importierter und exportierter Leistung“). Je nach dem elektrischen System, das gemessen wird, kann der Typ der Messung als „Import / Export“... - Seite 75 NUTZERBETRIEB AUF DER EBENE 2 Verfahren Sie zur Eingabe der beiden letzten Ziffern ebenso. Halten Sie zur Bestätigung den „SELECT“-Knopf gedrückt, wenn Sie den Zugriffscode eingegeben haben. Wenn der Code stimmt, wird auf dem Bildschirm der aktuelle Typ der Messung angezeigt. Typ der Messung: Q1 - Q2 - Q3 - Q4 oder...
-
Seite 76: Lesen Des S0-Ausgangs Und Der Alarme
NUTZERBETRIEB AUF DER EBENE 2 21.2.6 Lesen des S0-Ausgangs und der Alarme Der S0-Ausgang kann im IMPULS-Modus (siehe Kapitel 15 „Verwaltung des S0-Ausgangs im Impulsmodus“ oder im ALARM-Modus (siehe Kapitel 16 „Verwaltung des S0-Ausgangs im Alarmmodus“) konfiguriert werden. Der Konfigurationsmodus des S0-Ausgangs kann durch den NUTZER2 nicht geändert werden. Wählen Sie das Untermenü... -
Seite 77: Lesen Der Version Der Stromzählersoftware
NUTZERBETRIEB AUF DER EBENE 2 21.2.7 Lesen der Version der Stromzählersoftware Wählen Sie das Untermenü „0.2.0“ aus dem Menü „SETTING“ aus, um auf die Softwareversion des Stromzählers zuzugreifen. Halten Sie den „SCROLL“-Knopf 3 s gedrückt oder drücken Sie ihn mehrmals kurz wie in Abschnitt 21.2. -
Seite 78: Zurücksetzen Der Kennzahlen Für Die Anteilige Leistung
NUTZERBETRIEB AUF DER EBENE 2 22 ZURÜCKSETZEN DER KENNZAHLEN FÜR DIE ANTEILIGE LEISTUNG 22.1 Zurücksetzen der Kennzahlen für das Menü A 22.2 anteilig Die anteiligen Kennzahlen der Tarife T1 bis T4 messen die Werte der kumulativen Kennzahlen. Sie können jederzeit entweder lokal durch den NUTZER 2 oder fern (über den RS485-Bus) durch den Administrator des Stromzählernetzes auf null zurückgesetzt werden. -
Seite 79: Zurücksetzen Der Kennzahlen Für Das Menü Monatlich
NUTZERBETRIEB AUF DER EBENE 2 Wählen Sie eine Möglichkeit aus und bestätigen Sie diese anschließend durch Gedrückthalten des „SELECT“-Knopfs. Falls Sie die Option „Reset = Y“ auswählen, werden die Kennzahlen für das Menü „Partial“ auf null zurückgesetzt. 22.3 Zurücksetzen der Kennzahlen für das Menü Monatlich Die monatlichen Kennzahlen der Tarife T1 bis T4 messen ebenfalls die Werte der kumulativen Kennzahlen. -
Seite 80: Zurücksetzen Der Kennzahlen Für Das Menü Für Den Vormonat
NUTZERBETRIEB AUF DER EBENE 2 Durch Drücken des „SCROLL“-Knopfs können Sie von „Reset = yes“ auf „Reset = no“ umschalten. Wählen Sie eine Möglichkeit aus und bestätigen Sie diese anschließend durch Gedrückthalten des „SELECT“-Knopfs. Falls Sie die Option „Reset = Y“ auswählen, werden die Kennzahlen für das Menü „Monthly“ auf null zurückgesetzt. - Seite 81 NUTZERBETRIEB AUF DER EBENE 2 Verfahren Sie zur Eingabe der beiden letzten Ziffern ebenso. Halten Sie zur Bestätigung den „SELECT“-Knopf gedrückt, wenn Sie den Zugriffscode eingegeben haben. Wenn der Code stimmt, können Sie die Kennzahlen zurücksetzen. Danach werden Sie von der Anzeige aufgefordert, das Zurücksetzen der Kennzahlen für das Menü zu bestätigen.
-
Seite 82: Zurücksetzen Des Minimums Und Des Maximums Der Elektrizitätsmesswerte
23 ZURÜCKSETZEN DES MINIMUMS UND DES MAXIMUMS DER ELEKTRIZITÄTSMESSWERTE Der Stromzähler NERIS DVH5241(-M) misst mehrere Parameter in einem Stromnetzsystem und zeichnet Momentanwerte, Minimalwerte, Mittelwerte und Maximalwerte für diese Parameter auf (siehe Abschnitt 20.1 „Messwerte“. Die Protokolle der Elektrizitätsmesswerte können jederzeit entweder lokal durch den NUTZER 2 oder fern (über den RS485-Bus) durch den Administrator des... -
Seite 83: Zurücksetzen Der Maximalen Elektrizitätsmesswerte
NUTZERBETRIEB AUF DER EBENE 2 Wählen Sie die 2. Ziffer durch Drücken des „SCROLL“-Knopfs aus. Drücken Sie anschließend den „SELECT“-Knopf zur Bestätigung. Verfahren Sie zur Eingabe der beiden letzten Ziffern ebenso. Halten Sie zur Bestätigung den „SELECT“-Knopf gedrückt, wenn Sie den Zugriffscode eingegeben haben. - Seite 84 NUTZERBETRIEB AUF DER EBENE 2 Wählen Sie die 2. Ziffer durch Drücken des „SCROLL“-Knopfs aus. Drücken Sie anschließend den „SELECT“-Knopf zur Bestätigung. Verfahren Sie zur Eingabe der beiden letzten Ziffern ebenso. Halten Sie zur Bestätigung den „SELECT“-Knopf gedrückt, wenn Sie den Zugriffscode eingegeben haben.
-
Seite 85: Anhang
Jeder Leistungsmessungs-Kennzahl entspricht ein EDIS-Code, sodass der Messwert leichter identifiziert werden kann. Für jeden Tarif können die Kennzahlen über den zugeordneten EDIS-Code identifiziert werden. Hier ist ein Beispiel für die Anzeige. 24.2 Liste der im Stromzähler NERIS DVH5241(-M) verwendeten EDIS-Codes EDIS-Code ENTSPRECHENDE KENNZAHL 0.2.0... - Seite 86 ANHÄNGE EDIS-Code ENTSPRECHENDE KENNZAHL 7.8.2 Kumulative Kennzahl für die Blindleistung Q3 im Tarif 2 8.8.2 Kumulative Kennzahl für die Blindleistung Q4 im Tarif 2 9.8.2 Kumulative Kennzahl für die importierte Scheinleistung S+ im Tarif 2 10.8.2 Kumulative Kennzahl für die exportierte Scheinleistung S- im Tarif 2 EDIS-CODES FÜR DIE KUMULATIVEN KENNZAHLEN IM TARIF 3 1.8.3 Kumulative Kennzahl für die importierte Wirkleistung P+ im Tarif 3...
- Seite 87 ANHÄNGE EDIS-Code ENTSPRECHENDE KENNZAHL 10.9.2 Anteilige Kennzahl für die exportierte Scheinleistung S- im Tarif 2 EDIS-CODES FÜR DIE ANTEILIGEN KENNZAHLEN IM TARIF 3 1.9.3 Anteilige Kennzahl für die importierte Wirkleistung P+ im Tarif 3 2.9.3 Anteilige Kennzahl für die exportierte Wirkleistung P- im Tarif 3 5.9.3 Anteilige Kennzahl für die Blindleistung Q1 im Tarif 3 6.9.3...
- Seite 88 ANHÄNGE EDIS-Code ENTSPRECHENDE KENNZAHL 2.4.4 Monatliche Kennzahl für die exportierte Wirkleistung P- im Tarif 4 5.4.4 Monatliche Kennzahl für die Blindleistung Q1 im Tarif 4 6.4.4 Monatliche Kennzahl für die Blindleistung Q2 im Tarif 4 7.4.4 Monatliche Kennzahl für die Blindleistung Q3 im Tarif 4 8.4.4 Monatliche Kennzahl für die Blindleistung Q4 im Tarif 4 9.4.4...
- Seite 89 ANHÄNGE EDIS-Code ENTSPRECHENDE KENNZAHL -.7.0 Momentanspannung U23 -.7.0 Momentanspannung U31 31.7.0 Momentanstrom, Phase 1 51.7.0 Momentanstrom, Phase 2 71.7.0 Momentanstrom, Phase 3 1.7.0 Momentane importierte Wirkleistung P+ 2.7.0 Momentane exportierte Wirkleistung P- 5.7.0 Momentane Blindleistung Q1 6.7.0 Momentane Blindleistung Q2 7.7.0 Momentane Blindleistung Q3 8.7.0...
- Seite 90 ANHÄNGE EDIS-Code ENTSPRECHENDE KENNZAHL 51.6.0 Maximaler exportierter Strom, Phase 2 71.6.0 Maximaler exportierter Strom, Phase 3 11.6.0 Maximaler exportierter Strom, Phasen 1 + 2 + 3 21.6.0 Maximale importierte Wirkleistung, Phase 1 41.6.0 Maximale importierte Wirkleistung, Phase 2 61.6.0 Maximale importierte Wirkleistung, Phase 3 1.6.0 Maximale importierte Wirkleistung, Phasen 1 + 2 + 3 22.6.0...
-
Seite 91: Ansprechzeit
ANHÄNGE 25 ANHANG 2 25.1 Ansprechzeit Die Ansprechzeit ist konfigurierbar (siehe Abschnitt 18.5.3 „Ändern der Kommunikationseinstellungen“) 25.1.1 Definitionen Ansprechzeit des Stromzählers: Dies ist die Zeit, die es dauert, bis der Stromzähler auf eine Anfrage (in der untenstehenden Abbildung T2) antwortet. Diese Zeit ist von 0 bis 250 ms konfigurierbar.
