Inhaltszusammenfassung für Schroff VME64 SERIES

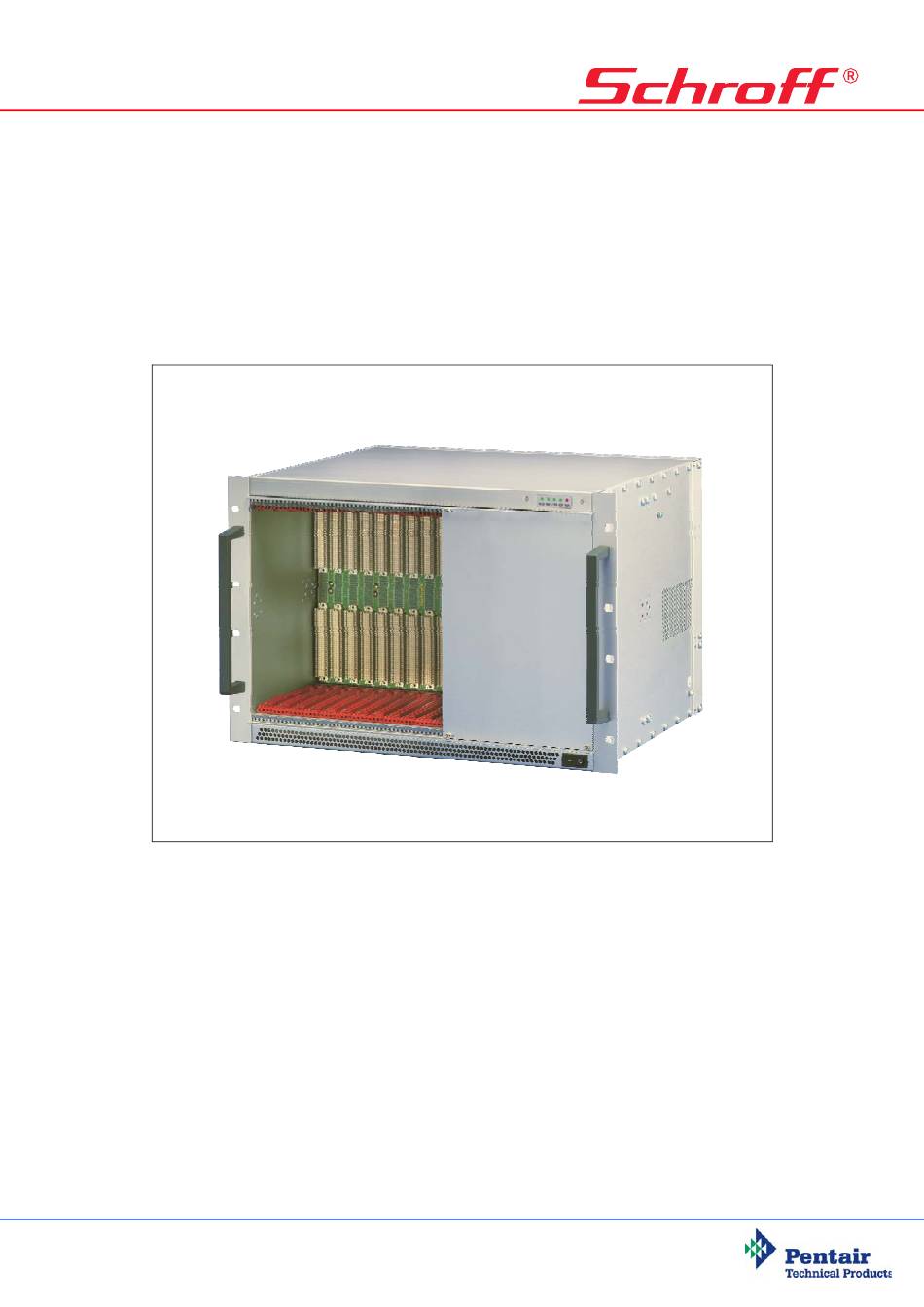

- Seite 1 VME64x Einschubsystem 7 HE Benutzeranleitung Produktnummern: 20836-717 20836-720 Revision: R1.0, August 23, 2006 Doc-No: 63972-141...
- Seite 2 Change R1.0 August 23, 2006 Initial release Impressum: Schroff GmbH D-75334 Straubenhardt, Germany The details in this manual have been carefully compiled and checked - supported by certified Quality Management System to EN ISO 9001/2000 The company cannot accept any liability for errors or misprints.
-
Seite 3: Inhaltsverzeichnis
Belüftung....................13 Rackmontage..................... 13 Montage zusätzlicher Systembusplatinen ............14 Inbetriebnahme....................15 Service ......................16 Service, Rücksendungen................... 16 Technische Unterstützung ................. 16 Konformitätsaussage ..................16 Lieferumfang...................... 17 Zubehör ......................17 Ersatzteile ......................17 Technische Daten ................... 18 www.schroff.biz R1.0, August 23, 2006... - Seite 4 VME64x Einschubsystem 7 HE 20836-717/-720 www.schroff.biz R1.0, August 23, 2006...
-
Seite 5: Sicherheitshinweise
• das komplettierte Gerät den aktuellen und im Benutzungsland geltenden Sicherheitsbestimmungen entspricht. • das gesamte Gerät allen sonstigen Vorschriften am Benutzungsort und im Benutzungsland entspricht. Dies sind z.B. Störstrahlungsgrenzen, Zulas- sung durch Fernmeldebehörden (ZZF, FCC usw.). www.schroff.biz R1.0, August 23, 2006... -
Seite 6: Sicherheitshinweise Des Herstellers
• User Manual VME64x Backplanes Bestellnr.: 73972-103 • Short Form Manual VME64x 6U Backplanes Bestellnr.: 73972-128 • Benutzeranleitung Fan Control Module (FCM) Bestellnr.: 73972-083 Weitere Informationen finden Sie auch im Katalog „Electronic Packaging“ und im Internet unter www.schroff.biz www.schroff.biz R1.0, August 23, 2006... -
Seite 7: Gerätebeschreibung
• Einbau von bis zu 21-Slot Systembusplatinen • Einbau von Laufwerkskassetten • Einbau von Netzgeräten entsprechend der benötigten Sytemleistung • Einbau eines Chassis Monitoring Module (CMM) zur Systemüberwachung Weitere Informationen finden Sie im Katalog oder unter www.schroff.biz www.schroff.biz R1.0, August 23, 2006... -
Seite 8: Einschubsystem Übersicht
2.1 Einschubsystem Übersicht Figure 1: Einschubsystem Übersicht 10006813 Kartenkorb mit Führungsschienen Fan Control Module (FCM) Teilfrontplatte 6 HE / 36 TE Anzeigemodul Einbauraum für Rear Transition Netzteil Module Rückwand klappbar Kaltgerätesteckdose mit Filter VME64x Systembusplatine Netzschalter Axiallüfter www.schroff.biz R1.0, August 23, 2006... -
Seite 9: Baugruppenträger
Gerätebeschreibung 20836-717/-720 2.2 Baugruppenträger: Der 7 HE 19“ Baugruppenträger basiert auf dem Schroff europacPro System mit EMV-Schirmung. Der vordere Kartenkorb ermöglicht den Einbau von 12 VME64x Karten mit den Einbaumaßen: 6 HE, 4 TE, 160 mm tief. Die unteren Führungsschienen des Kartenkorbs sind mit ESD-Clips ausgestattet. -
Seite 10: Stromversorgung
An der rechten Seitenwand befindet sich eine 6,3 mm Flachsteckzunge mit einem Erdungssymbol. Dieser Anschluß ist nur als Potenzialausgleich, z.B. beim Einbau mehrerer Einschubsysteme in ein Rack, zu verwenden. Die Erdung muss immer über den Schutzleiter des Netzanschlußkabels erfolgen. www.schroff.biz R1.0, August 23, 2006... - Seite 11 < 300 µsec Überspannungsschutz für alle Spannungen 110 – 120 % U > 5 V oder 122 – 134 % U < 5 V Strombegrenzung 105 – 120 % des zulässigen Ausgangsstroms Netzausfallüberbrückung >= 20 ms www.schroff.biz R1.0, August 23, 2006...
- Seite 12 VME64x Einschubsystem 7 HE Gerätebeschreibung 20836-717/-720 Figure 3: Verdrahtungsplan 10006816 www.schroff.biz R1.0, August 23, 2006...
-
Seite 13: Entwärmung
Das Netzteil saugt die Kühlluft durch ein Gitter in der rechten Seitenwand an, die Abluft wird durch ein Gitter in der linken Seitenwand geführt. Beim Einbau in ein Rack ist daher zu beachten dass diese Öffnungen nicht verschlossen werden! www.schroff.biz R1.0, August 23, 2006... -
Seite 14: Fan Control Module (Fcm)
4 grüne LED signalisieren das Vorhandensein der 4 VME64x-Spannungen, je eine rote LED signalisiert einen Lüfterfehler und Übertemperatur. Figure 5: Kennlinie Lüfterdrehzahl/Temperatur Fan Speed Over-Temp. 10006807 Weitere Informationen finden Sie in der Benutzeranleitung zum FCM, Bestellnr.: 73972-083 oder im Internet unter: www.schroff.biz www.schroff.biz R1.0, August 23, 2006... -
Seite 15: Chassis Monitoring Module (Cmm) -Optional
Open-Collector-Ausgänge, 6 Ausgänge sind TTL-kompatibel ausgelegt. Durch eine direkte Verbindung zum FCM werden Temperaturwerte und die Lüfterdrehzahlen zum CMM übertragen. Detaillierte Informationen zum CMM finden Sie in der Benutzeranleitung Bestellnr.: 73972-084 oder im Internet unter: www.schroff.biz www.schroff.biz R1.0, August 23, 2006... -
Seite 16: Anzeigemodul
Einschubsystems. 4 grüne LED signalisieren das Vorhandensein der 4 VME64x-Spannungen, je eine rote LED signalisiert einen Lüfterfehler und Übertemperatur. Das Anzeigemodul wird durch das FCM angesteuert. Bei Einschubsystemen mit optionalem CMM wird das Anzeigemodul vom CMM angesteuert! www.schroff.biz R1.0, August 23, 2006... -
Seite 17: Montage
Stützen montiert und das Rack sicher am Boden verankert ist. • Beladen Sie das Rack von unten nach oben, montieren Sie das schwerste System unten und vermeiden Sie ungleiche Lastverteilung. • Schroff empfiehlt die Verwendung von Gleitschienen um die Einschubsysteme im Rack zu montieren. www.schroff.biz... -
Seite 18: Montage Zusätzlicher Systembusplatinen
9 Rückwand einhängen und befestigen. 10 Einschubsystem ohne VME64x-Karten in Betrieb nehmen und überprüfen. Info: Notwendige Arbeitsschritte siehe Kapitel 3.4, "Inbetriebnahme". Weitere Informationen zur Montage und Konfiguration der Busplatine finden Sie in der entsprechenden Benutzeranleitung welche jeder Systembusplatine beiliegt. www.schroff.biz R1.0, August 23, 2006... -
Seite 19: Inbetriebnahme
Die Netzeingangssicherungen sind ab Werk ist für die maximale Leistung des Netzgerätes ausgelegt. Die Sicherungen müssen bei Inbetriebnahme an die tatsächliche Stromaufnahme des komplettierten Systems angepasst werden. Der Maximalwert der Sicherungen ist 10 A träge. Figure 7: Netzeingangssicherungen 10006815 Sicherung Kaltgerätesteckdose www.schroff.biz R1.0, August 23, 2006... -
Seite 20: Service
4 Service 4.1 Service, Rücksendungen Wir empfehlen generell im Servicefall die Einsendung des kompletten Einschubsystems. Kontaktieren sie im Servicefall Ihren Schroff Stützpunkthändler oder Schroff direkt. Um Transportbeschädigungen zu vermeiden verwenden Sie bitte für den Rücktransport ausschließlich die Originalverpackungen. 4.2 Technische Unterstützung Bei allen technischen Fragen, für Produktunterstützung oder im Servicefall... -
Seite 21: Lieferumfang
Slotabdeckungen mit Fontplatte und EMC Dichtung für nicht benutzte Slots, Maße siehe Katalog 34562-8xx Slotabdeckungen für nicht benutzte Slots, Maße siehe Katalog 24579-03x Leiterplattenabdeckungen, Maße siehe Katalog 20836-750 19“-Gehäuse zum Einbau des Einschubsystems 4.6 Ersatzteile Auf Anfrage. www.schroff.biz R1.0, August 23, 2006... -
Seite 22: Technische Daten
0,7 kVDC Ausgang - Ausgang: 0,7 kVDC Schock und Vibration: EN 60068-2-6 und EN 60068-2-27 Schirmung Schirmdämpfung typ. 40 dB bei 1 GHz unter der Vorausset- zung dass die Frontseite mit geschirmten Frontplatten verschlossen wird. www.schroff.biz R1.0, August 23, 2006... - Seite 24 SCHROFF GMBH www.schroff.biz Langenalberstr. 96-100 Tel.: + 49 (0) 7082 794-0 Fax: +49 (0) 7082 794-200 D-75334 Straubenhardt...
