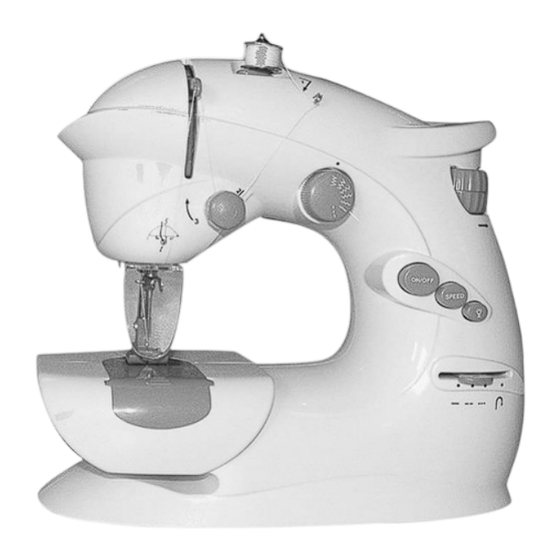

- Seite 1 Kompaktnähmaschine Mit 7 Programmen Bedienungsanleitung NC-5711-675...
-
Seite 2: Inhaltsverzeichnis
Fadenspannung einstellen ....................17 Faden aufspulen ......................19 Arbeitslicht ........................20 Geschwindigkeit einstellen ....................20 Stichlänge einstellen ....................... 20 Rückwärts nähen ......................21 Stichmuster auswählen ....................21 Schutzplatte ........................21 Fehlerbehebung ......................22 Technische Daten ......................23 Sichler Haushaltsgeräte – www.sichler-haushaltsgeraete.de... - Seite 3 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.sichler-haushaltsgeraete.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. Sichler Haushaltsgeräte – www.sichler-haushaltsgeraete.de...
-
Seite 4: Ihre Neue Kompaktnähmaschine
Tipps, damit Sie Ihre neue Nähmaschine optimal einsetzen können. Lieferumfang Nähmaschine Netzkabel Fußpedal 2 Spulen Spulenstift Nadel Einfädler Bedienungsanleitung Optionales Zubehör 4 Batterien Typ AA (z.B. PX-1569) Sichler Haushaltsgeräte – www.sichler-haushaltsgeraete.de... -
Seite 5: Wichtige Hinweise Zu Beginn
Stellen Sie die Nadel am Schluss der Näharbeit immer in die höchste Position. Beim Auswechseln von Nadeln und Spulen, beim Entfernen von Abdeckungen und anderen Wartungsarbeiten muss das Gerät durch Ziehen des Netzsteckers vom Stromnetz getrennt werden. Sichler Haushaltsgeräte – www.sichler-haushaltsgeraete.de... -
Seite 6: Wichtige Hinweise Zu Batterien Und Deren Entsorgung
Normale Batterien dürfen nicht wieder aufgeladen werden. Achtung Explosionsgefahr! Verwenden Sie immer Batterien desselben Typs zusammen und ersetzen Sie immer alle Batterien im Gerät zur selben Zeit! Nehmen Sie die Batterien aus dem Gerät, wenn Sie es für längere Zeit nicht benutzen. Sichler Haushaltsgeräte – www.sichler-haushaltsgeraete.de... -
Seite 7: Wichtige Hinweise Zur Entsorgung
Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag/Monat/Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich das Produkt NC-5711-675 in Übereinstimmung mit der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU, der RoHS- Richtlinie 2011/65/EU und der Maschinenrichtlinie 2006/42/EG befindet. Qualitätsmanagement Dipl.-Ing. -
Seite 8: Produktdetails
7. Fadenhebel 8. Garnspule 9. Garnrollenstift 10. Gummiring zur Garnrollenfixierung 11. Fadenführung 1 12. Öffnung für Spulenstift 13. Handrad für den Nadelschaft 14. Ein/Aus-Taste 15. Tempo-Taste 16. Licht-Taste 17. Stichlängen- und Rückwärtsnähen-Hebel 18. Stichmuster-Einstellung 19. Fadenspannungsregler Sichler Haushaltsgeräte – www.sichler-haushaltsgeraete.de... -
Seite 9: Inbetriebnahme
2. Öffnen Sie die Abdeckung des Batteriefachs an der Unterseite der Nähmaschine. 3. Legen Sie vier neue AA-Batterien ein. Achten Sie darauf, dass Sie die Batterien mit der korrekten Polarität einlegen. Beachten Sie hierzu die Skizze im Batteriefach. 4. Setzen Sie die Abdeckung wieder auf das Batteriefach. Sichler Haushaltsgeräte – www.sichler-haushaltsgeraete.de... -
Seite 10: Verwendung
3. Drehen Sie das Handrad für den Nadelschaft so lange, bis die Nadel in der obersten Position ist. 4. Lösen Sie die Feststellschraube für die Nähnadel, indem Sie sie gegen den Uhrzeigersinn drehen. Entnehmen Sie die Nadel. Sichler Haushaltsgeräte – www.sichler-haushaltsgeraete.de... -
Seite 11: Oberfaden Einfädeln
Wenn Sie die Nadel nicht korrekt eingesetzt haben, können Sie nicht nähen. Wenn die Nadel zu lose ist, fällt sie während des Nähens heraus. Prüfen Sie daher nach jedem Einsetzen, ob die Nadel fest sitzt. Oberfaden einfädeln Sichler Haushaltsgeräte – www.sichler-haushaltsgeraete.de... - Seite 12 Drücken Sie den Stift wieder hinein und fixieren Sie die Garnrolle mit dem Gummiring. 3. Fädeln Sie den Faden dann von links nach rechts durch die Fadenführung 1. Orientieren Sie sich dabei auch an der Pfeil-Markierung auf dem Gerät. Sichler Haushaltsgeräte – www.sichler-haushaltsgeraete.de...
- Seite 13 5. Führen Sie den Faden von rechts nach links durch den Fadenhebel. 6. Ziehen Sie die Schutzplatte ab und führen Sie den Faden von vorne nach hinten durch die Fadenführung 2. Setzen Sie dann die Schutzplatte wieder ein. Sichler Haushaltsgeräte – www.sichler-haushaltsgeraete.de...
- Seite 14 Einfädler den Faden von vorne nach hinten komplett durch das Nadelöhr. HINWEIS: Bitte beachten Sie, dass Sie nicht nähen können, wenn Sie den Faden von hinten nach vorne durch das Nadelöhr fädeln. 9. Setzen Sie zum Schluss die Schutzplatte wieder ein. Sichler Haushaltsgeräte – www.sichler-haushaltsgeraete.de...
-
Seite 15: Unterfadenspule Einsetzen
5. Halten Sie dann das Fadenende des Oberfadens mit der linken Hand fest, während Sie gleichzeitig am Handrad für den Nadelschaft drehen. Beim Absenken der Nadel dreht sich die Spuleneinheit. Beim Weiterdrehen bildet der Oberfaden eine Schlinge, die den Unterfaden nach oben zieht. Sichler Haushaltsgeräte – www.sichler-haushaltsgeraete.de... -
Seite 16: Nähen
Wenn sich der Stoff schwer entfernen lässt, wenden Sie auf keinen Fall Gewalt an, sonst kann die Nadel abbrechen. Ziehen Sie den Oberfaden beim Fadenhebel etwas nach, während Sie gleichzeitig den Stoff unter dem Nähfuß hervor ziehen. Sichler Haushaltsgeräte – www.sichler-haushaltsgeraete.de... -
Seite 17: Fadenspannung Einstellen
Bitte beachten Sie vor der ersten Verwendung, dass der Fadenspannungsregler standardmäßig verriegelt ist. Sie müssen den Fadenspannungsregler durch Drehen gegen den Uhrzeigersinn komplett lockern, damit der Faden flüssig darüber laufen kann. Anschließend können Sie die Feineinstellung des Reglers vornehmen. Verriegelt Gelockert Sichler Haushaltsgeräte – www.sichler-haushaltsgeraete.de... - Seite 18 Ist der Oberfaden zu locker, wird er eng an den Stoff gezogen und Sie sehen die Naht des Unterfadens als eine durchgehende Linie. Drehen Sie den Fadenspannungsregler im Uhrzeigersinn, um die Spannung des Oberfadens zu erhöhen. Stoff Oberfaden Unterfaden Sichler Haushaltsgeräte – www.sichler-haushaltsgeraete.de...
-
Seite 19: Faden Aufspulen
6. Schalten Sie das Gerät mit der Ein/Aus-Taste ein, um den Faden aufzuspulen. Führen Sie den Faden dabei mit dem Finger gleichmäßig nach oben und nach unten. Ist die Spule voll, schalten Sie das Gerät mit dem Ein/Aus-Schalter aus. Sichler Haushaltsgeräte – www.sichler-haushaltsgeraete.de... -
Seite 20: Arbeitslicht
Tempo-Taste für schnelle Geschwindigkeit. Ist die Taste nicht gedrückt, läuft die Maschine mit normaler Geschwindigkeit. Stichlänge einstellen Machen Sie eine Probenaht, um die Stichlänge einzustellen. Es stehen 3 Stichlängen zur Verfügung, die mit dem Stichlängen-Hebel eingestellt werden können. Sichler Haushaltsgeräte – www.sichler-haushaltsgeraete.de... -
Seite 21: Rückwärts Nähen
Maschine bietet verschiedene Stichmuster, die Sie durch Verstellen von Stichlänge und -breite variieren können. Verstellen Sie das Stichmuster nicht während des Nähens. Schutzplatte Die Schutzplatte schützt Ihre Finger beim Nähen. So kommen Sie nicht unbeabsichtigt in Berührung mit der Nadel. Sichler Haushaltsgeräte – www.sichler-haushaltsgeraete.de... -
Seite 22: Fehlerbehebung
Sie eine neue Nadel ein. Der Stoff wurde mit Gewalt Nadel bricht ab Setzen Sie eine neue Nadel ein. gezogen. Nutzen Sie den Nähfuß-Hebel, um Der Nähfuß sitzt nicht richtig diesen korrekt auf den Stoff auf dem Stoff. aufzusetzen. Sichler Haushaltsgeräte – www.sichler-haushaltsgeraete.de... -
Seite 23: Technische Daten
Netzteil: 100 – 240 V, 50/60 Hz Stromversorgung Batterien: 4x AA-Batterien Ausgangsspannung 6 V, 1.000 mA Standby Ca. 0,2 W Anzahl Stichlängen Anzahl Stichmuster Anzahl Geschwindigkeitsstufen Abmessungen 26 x 23,5 x 12 cm Gewicht 1230 g Sichler Haushaltsgeräte – www.sichler-haushaltsgeraete.de... - Seite 24 Kundenservice: 07631 / 360 - 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV4 – 27.03.2018 – FR/SL//SK...
