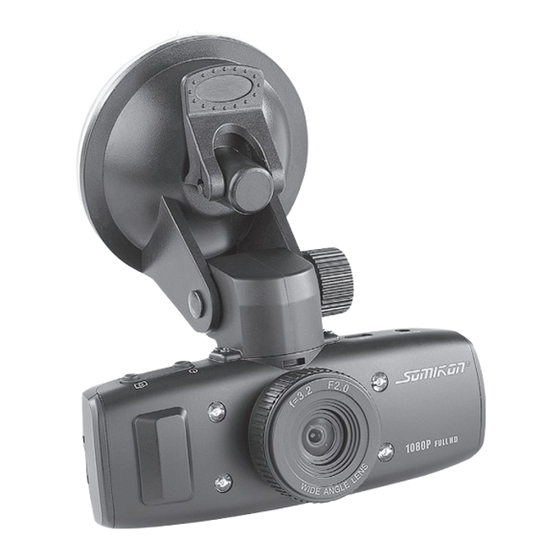

- Seite 1 „MDV-2290.FHD“ DVR Full-HD-Dashcam mit GPS, G-Sensor, H.264, LCD NX4071-675...
- Seite 3 „MDV-2290.FHD“ DVR Full-HD-Dashcam mit GPS, G-Sensor, H.264, LCD NX4071-675 © 07/2013 – HSc/HA//FD/TH//AI – GS...
-
Seite 5: Inhaltsverzeichnis
Inhalt INHALT Ihre neue Dashcam ................6 Lieferumfang .....................6 Technische Daten .....................7 Wichtige Hinweise zu Beginn ..............8 Sicherheit ......................8 Wichtige Hinweise zur Entsorgung............8 Konformitätserklärung ..................9 Produktdetails ....................10 Tastenerläuterung ..................11 Inbetriebnahme ..................12 Akku laden ......................12 SD-Karte einsetzen ..................12 Montage ......................13 Ein- / Ausschalten ....................13 Funktionen ..................14 Kamera-Modus ....................14 Einstellungs-Modus ..................14... -
Seite 6: Ihre Neue Dashcam
KAPITEL 1 – Ihre neue Dashcam IHRE NEUE DASHCAM SEHR GEEHRTE KUNDIN, SEHR GEEHRTER KUNDE, vielen Dank für den Kauf dieser Dashcam. Mit dieser Kamera können Sie alles auf Video oder als Foto festhalten, was um Sie herum auf der Straße passiert. -
Seite 7: Technische Daten
KAPITEL 1 – Ihre neue Dashcam TECHNISCHE DATEN LCD-Display: 1,5“ (3,7 cm)-TFT-LCD, 480 x 240 Pixel Kamera: HD 120°-Weitwinkelobjektiv Zoom: 4-fach (digital) Max. Bildauflösung 1920 x 1080 Pixel, 30/60 fps (Video): Max. Bildauflösung (Foto): Videoaufnahmefor- MJPEG mat: Audio-/Videoausgabe: PAL/NTSC Dateiformat: Fotoformat: microSD/SDHC-Karte bis max. -
Seite 8: Wichtige Hinweise Zu Beginn
KAPITEL 2 – Wichtige Hinweise zu Beginn WICHTIGE HINWEISE ZU BEGINN SICHERHEIT • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können. •... -
Seite 9: Konformitätserklärung
KAPITEL 2 – Wichtige Hinweise zu Beginn KONFORMITÄTSERKLÄRUNG Hiermit erklärt PEARL.GmbH, dass sich das Produkt PX4071 in Über- einstimmung mit der EMV-Richtlinie 2004/108/EG und der RoHS- Richtlinie 2011/65/EU befindet. PEARL.GmbH, PEARL-Str. 1–3, 79426 Buggingen, Deutschland Leiter Qualitätswesen Dipl. Ing. (FH) Andreas Kurtasz 24. -
Seite 10: Produktdetails
KAPITEL 2 – Wichtige Hinweise zu Beginn PRODUKTDETAILS 1. Aufnahme-/OK-Taste 5. USB-Ausgang 2. Modus-Taste 6. AV-Ausgang Aufwärts-/Lautstärke(+)-Taste 7. Ein / Aus-Taste Abwärts-/Lautstärke(–)-Taste 8. Auslöser 1. HDMI-Ausgang 2. LED 3. Lautsprecher 4. Reset 5. Kameralinse 6. Speicherkarten-Slot... -
Seite 11: Tastenerläuterung
KAPITEL 2 – Wichtige Hinweise zu Beginn TASTENERLÄUTERUNG Drücken Sie diese Taste einmal, um zu den Kamerafunktions-Einstellungen zu gelangen. Durch zweimaliges Drücken rufen Sie die allge- meinen Systemeinstellungen auf. Zum Verlassen des Menüs drücken Sie erneut diese Taste. Drücken Sie diese Taste während einer Aufnahme, Modus-Taste um die Datei zu sperren/entsperren. -
Seite 12: Inbetriebnahme
KAPITEL 3 – Inbetriebnahme INBETRIEBNAHME AKKU LADEN Bevor Sie die Autokamera das erste Mal benutzen, müssen Sie das Gerät vollständig aufladen. Während des Ladeprozesses leuchtet die LED links neben der Aufwärtstaste rot. Die Ladezeit dauert ca. drei Stunden. Sie können das Gerät auf drei Arten laden: •... -
Seite 13: Montage
KAPITEL 3 – Inbetriebnahme MONTAGE 1. Schieben Sie den Saugfuß ordnungsgemäß in die Halterung an der Oberseite der Kamera. Befestigen Sie die Halterung mit dem Saugnapf an einem passenden Ort. Passen Sie anschließend den Winkel der Halterung an. ACHTUNG: Achten Sie bei der Positionierung der Kamera darauf, dass die Kamera Ihre Sicht nicht einschränkt und das Ladekabel Sie beim Fahren nicht behindert. -
Seite 14: Funktionen
KAPITEL 4 – Funktionen FUNKTIONEN KAMERA-MODUS Drücken Sie Aufnahme-Taste zum Starten der Videoaufnahme. Ein rotes Symbol blinkt Aufnahme starten während der Aufnahme. Erneutes Drücken stoppt die Videoaufnahme und speichert sie. Drücken Sie während einer Videoaufzeich- nung die Ein- / Aus-Taste, um das Infrarot-Licht Infrarot einschalten einzuschalten. - Seite 15 KAPITEL 4 – Funktionen Stellen Sie ein, wann sich das Gerät automa- Auto-Aus tisch ausschalten soll, um bei Nichtbenutzung Strom zu sparen. Format Formatieren Sie die SD-Karte. Stellen Sie den Datumstempel ein oder aus. Datumstempel Ist er eingeschaltet, steht auf allen Aufnahmen rechts unten das Datum und die Uhrzeit.
-
Seite 16: Verbinden Mit Dem Computer
KAPITEL 4 – Funktionen VERBINDEN MIT DEM COMPUTER • Schließen Sie die Kamera mit dem mitgelieferten USB-Kabel an den USB-Anschluss Ihres Computers an. • Im Kameradisplay erscheint MSC, Charge und Open • Wählen Sie MSC, um über den Computer auf die Kamera zuzugreifen. Die Kamera wird nach der Auswahl automatisch als USB-Datenspeicher- gerät erkannt. -
Seite 17: Software Installation „Gps Player
KAPITEL 5 – Software Installation „GPS Player“ SOFTWARE INSTALLATION „GPS PLAYER“ SCHRITT 1 1. Legen Sie die CD in ein freies Laufwerk Ihres Computers. 2. Wird die CD nicht automatisch erkannt, öffnen Sie den „Arbeits- platz“ (bei Windows Vista „Computer“) auf Ihrem Computer. 3. -
Seite 18: Schritt 3
KAPITEL 5 – Software Installation „GPS Player“ SCHRITT 3 1. Klicken Sie auf die Datei „QuickTimeInstaller.exe“ und installieren Sie diese. 2. Folgen Sie den Anweisungen der Installations-Software. Klicken Sie auf weiter. 3. Klicken Sie auf ja, um den Lizenz-Vereinbarungen zuzustimmen und die Installation fortzuführen. - Seite 19 KAPITEL 5 – Software Installation „GPS Player“ 4. Wählen Sie einen Zielordner aus (optional) und klicken Sie anschlie- ßend auf Installieren. 5. Das Programm wird installiert.
-
Seite 20: Schritt 4
KAPITEL 5 – Software Installation „GPS Player“ 6. Klicken Sie anschließend auf Fertigstellen. Die Installation ist nun abgeschlossen. SCHRITT 4 Klicken Sie auf die Programm-Datei „DV Route Player.exe“, um das Programm zu starten. -
Seite 21: Verwendung Der Software
KAPITEL 6 – Verwendung der Software VERWENDUNG DER SOFTWARE 1. Stellen Sie die Menü-Sprache der Software ein. 2. Klicken Sie auf das Ordner-Symbol, um ein aufgenommenes Video zu öffnen. HINWEIS: Das Video enthält GPS-Daten. Der Computer muss mit dem Internet verbunden sein, um die Daten korrekt anzeigen zu können. - Seite 22 KAPITEL 6 – Verwendung der Software Steuerung der Videosequenz 1. Stopp-Taste 2. Zurück-Taste 3. Rückspul-Taste 4. Wiedergabe-Taste 5. Vorspul-Taste 6. Vor-Taste 7. Lautstärke-Taste GPS Daten Gespeicherte GPS-Daten werden während des Abspielens wiederge- geben.
