Reipal StabiLift Automatic I Bedienungsanleitung Seite 2

Absenken unter Last:
Setzen Sie den Justierhebel am zweiten freien Zahn über der Arretierung an
und drücken Sie ihn nach unten. Halten sie den Arretierhebel gedrückt und
senken Sie gleichzeitig den Justierhebel ab. Durch Loslassen des
Arretierhebels wird der Rücklauf beim nächsten freien Zahn gestoppt. Für
weiteres Absenken wiederholen Sie den Vorgang.
Zurückführen des ausgefahrenen
Hubzylinders:

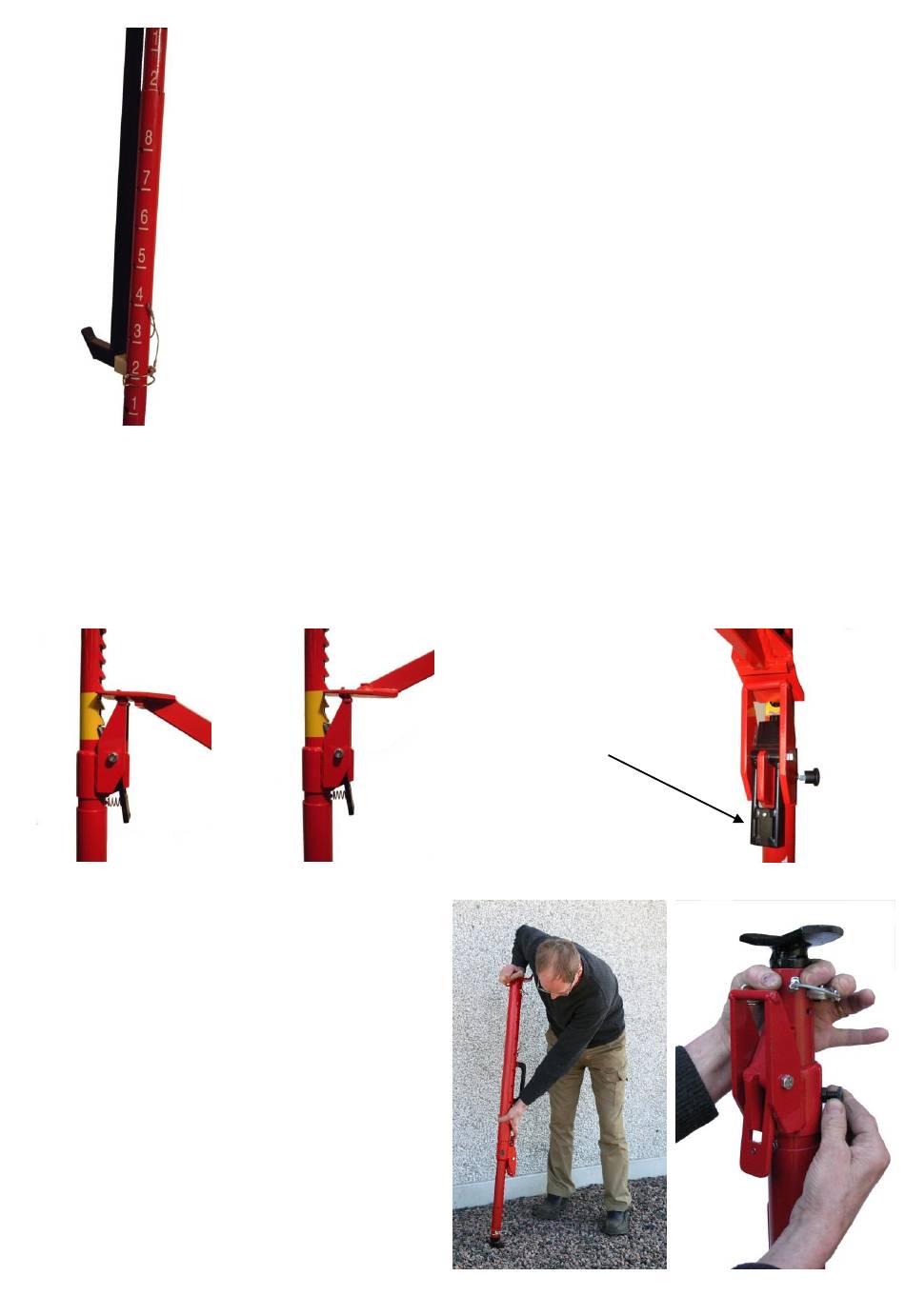

Halten Sie mit einer Hand das obere
Ende des StabiLift (siehe Bild). Drücken
und halten Sie mit der anderen Hand den
Arretierhebel und drücken den
Hubzylinder herunter bis er automatisch
durch hörbares Klicken einrastet.
Lösen des Hubzylinders:
Drücken Sie den Hubzylinder etwas
herunter (siehe Bild) und lösen Sie mit
der anderen Hand den Arretierknopf.
Lassen Sie den Zylinder langsam
ausfahren und platzieren ihn an der
gewünschten Stelle.
Der Basiszylinder kann in den markierten 8 Stufen á 75
mm Lochabstand verlängert werden. Somit ergibt sich eine
maximal mögliche Verlängerung der Basis um 600 mm.
Der Hubzylinder, welcher per Gasdruckfeder automatisch
ausfährt, verlängert das Hebezeug um weitere 500 mm.
Der Arbeitsbereich beträgt 1010–1510 mm, bei voll
ausgefahrenem Basiszylinder 1010–2110 mm.
Der StabiLift Automatic I ist mit einer Gasdruckfeder
ausgestattet, die den Hubzylinder mit einem Druck von 25
kg automatisch ausfahren lässt. Das Tool verfügt über eine
automatische Arretierung, die ein Rücklaufen des
Hubzylinders verhindert. Mit Hilfe des Justierhebels kann
eine Last von 1.000 kg angehoben oder unter Last
abgesenkt werden.
Arretierhebel
