Inhaltszusammenfassung für Awotex EXTRA

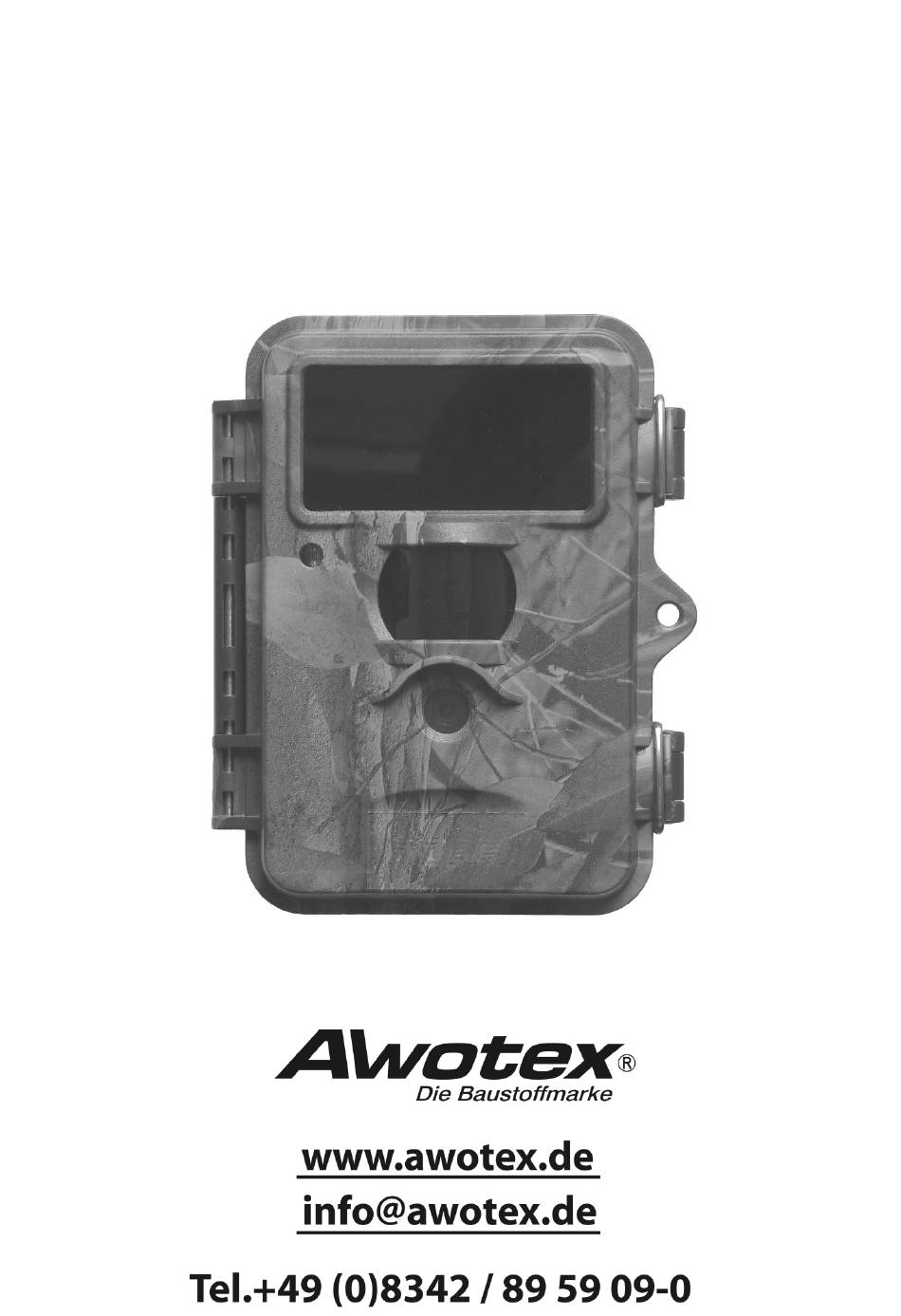

- Seite 1 Kurzanleitung für den Awotex Baustellenwächter EXTRA (Art.Nr. 120010)
- Seite 2 Ansicht der Kamera Erste Inbetriebnahme 1. Die Kamera mittels der seitlichen Spannverschlüsse öffnen. 2. Kontrollieren, ob die Kamera auf „OFF“, also ausgeschaltet ist 3. Bei allen Aktionen, wie Batterien einlegen, SD Karte wechseln, Einstecken der Bedieneinheit, MUSS die Kamera ausgeschaltet sein!! Es können sonst Schäden auftreten! 4.
- Seite 3 Einstellungen vornehmen - Um die Einstellungen vorzunehmen, wird der Ein/Ausschalter auf Stellung SETUP gebracht und auf dem Tastenfeld die MENU Taste gedrückt. Es erscheint eine Liste mit den verschiedenen Menüpunkten. Es erscheint dieser Bildschirm: 1. Durch Drücken der Pfeiltasten ◄ und ► wird zwischen den Registern gewechselt (CAM,PIR,SYS) 2.
- Seite 4 Bewegungsmelder Einstellungen (Register PIR) PIR LEVEL/Empfindlichkeit Empfindlichkeit des Bewegungssensors – Hier wird die Empfindlichkeit des Bewegungssensors eingestellt, bzw. der Bewegungssensor ganz ausgeschaltet. 1. Mit der PFEILTASTE nach rechts „Hoch“ , „Normal“, „Niedrig“ oder „Aus“ wählen und mit OK bestätigen. PIR INTERVAL/Verzögerung Pausen des Bewegungsmelder - Hier kann die Zeitdauer eingestellt werden, nach welcher der Bewegungsmelder nach einer Aufnahme nicht aktiv sein soll.
- Seite 5 Systemeinstellungen (Register SYS) Datum und Uhrzeit - Das Datum ist im deutschen Format, also TT.MM.JJJJ, und die Uhr im 24 Std- Format einzustellen. 1. Mit OK auf ENTER kommt man in den Einstellmodes. 2. Mit den Pfeiltasten oben oder unten die aktuelle Zahl einstellen, mit der PFEILTASTE rechts zur nächsten Zahl.
-
Seite 6: Installieren Der Kamera
DEFAULT SET Wiederherstellung der Werkseinstellungen - Es können mit einem Vorgang die ursprünglichen Einstellungen, außer Datum und Uhrzeit, wieder hergestellt werden. Durch bestätigen mit OK werden die Einstellungen zurückgesetzt. Nachdem die Einstellungen vorgenommen sind, kommt man mit der Taste „MENU“ wieder zum Startbildschirm zurück! Wiedergabe/Playback Fotos oder Video betrachten Mit Klick auf OK im SETUP Modus erscheint auf dem Bildschirm das zuletzt gemachte Bild. - Seite 7 Ausrichten der Kamera – Für gute Aufnahmen muss die Kamera richtig ausgerichtet sein. 1. Die Kamera im Bereich von 0,75 m bis 1,00 m Höhe aufhängen und leicht nach vorne neigen 2. Die gedachte Senkrechte zur Kamera sollte nun auf den Punkt zeigen, an dem nachher das zu fotografierende Objekt erwartet wird.
- Seite 8 Sollte die Kamera diese Probleme zeigen, hilft meistens schon der Wechsel auf eine andere SD Karte (anderes Fabrikat, andere Speicherkapazität). Generell sollte die Karte auf keinen Fall größer als 16 GB sein!! Wir empfehlen die 8GB Karte von Awotex. Auf diese Karte passen ca. 4000 Bilder! Linse klappert? An der Fotolinse ist ein Filter angebracht, der dafür sorgt, dass die Kamera auf der einen Seite farbige...
