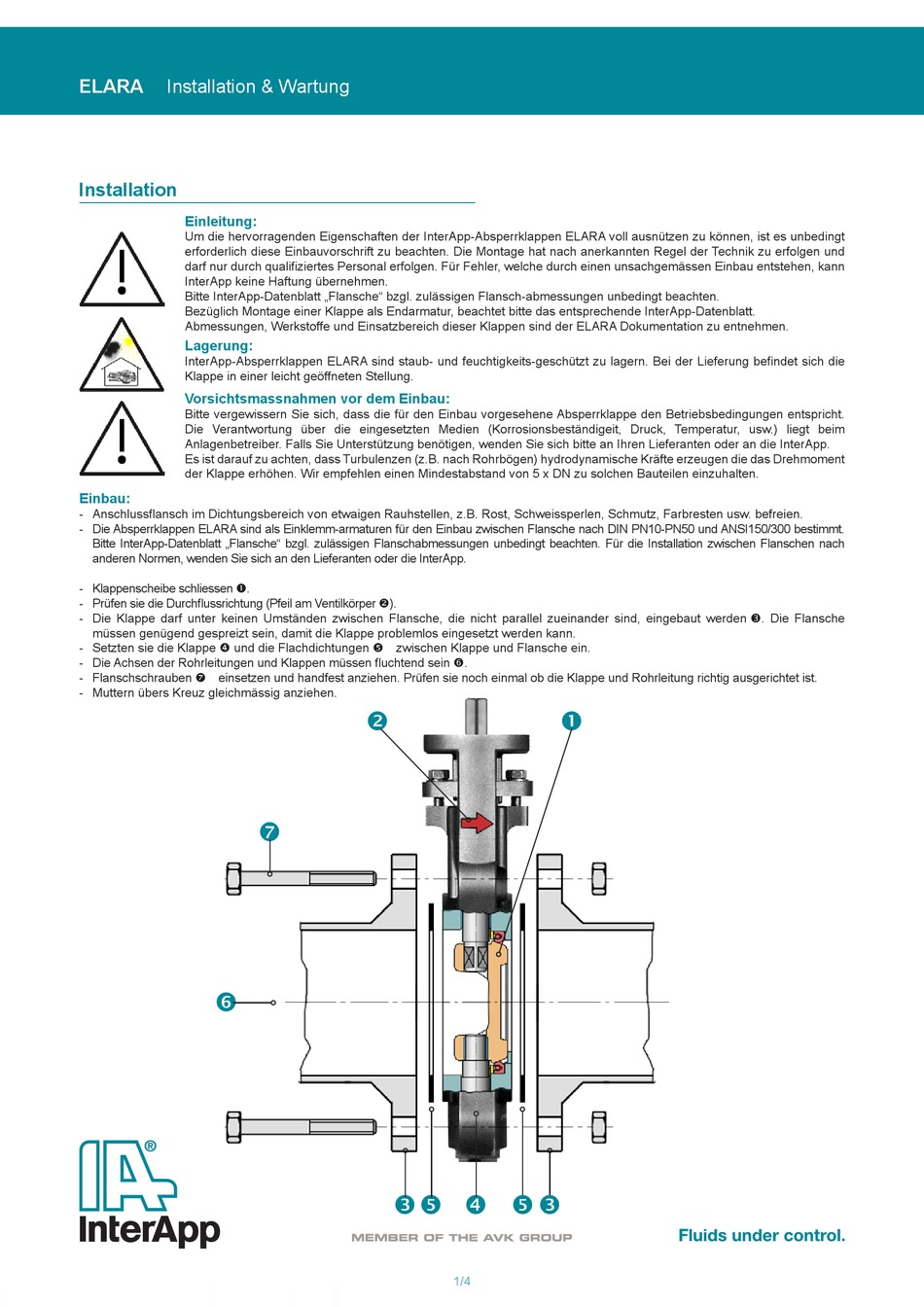

InterApp ELARA Installation & Wartung

ELARA
Installation & Wartung
Installation
Einleitung:
Um die hervorragenden Eigenschaften der InterApp-Absperrklappen ELARA voll ausnützen zu können, ist es unbedingt
erforderlich diese Einbauvorschrift zu beachten. Die Montage hat nach anerkannten Regel der Technik zu erfolgen und
darf nur durch qualifiziertes Personal erfolgen. Für Fehler, welche durch einen unsachgemässen Einbau entstehen, kann
InterApp keine Haftung übernehmen.
Bitte InterApp-Datenblatt „Flansche" bzgl. zulässigen Flansch-abmessungen unbedingt beachten.
Bezüglich Montage einer Klappe als Endarmatur, beachtet bitte das entsprechende InterApp-Datenblatt.
Abmessungen, Werkstoffe und Einsatzbereich dieser Klappen sind der ELARA Dokumentation zu entnehmen.
Lagerung:
InterApp-Absperrklappen ELARA sind staub- und feuchtigkeits-geschützt zu lagern. Bei der Lieferung befindet sich die
Klappe in einer leicht geöffneten Stellung.
Vorsichtsmassnahmen vor dem Einbau:
Bitte vergewissern Sie sich, dass die für den Einbau vorgesehene Absperrklappe den Betriebsbedingungen entspricht.
Die Verantwortung über die eingesetzten Medien (Korrosionsbeständigeit, Druck, Temperatur, usw.) liegt beim
Anlagenbetreiber. Falls Sie Unterstützung benötigen, wenden Sie sich bitte an Ihren Lieferanten oder an die InterApp.
Es ist darauf zu achten, dass Turbulenzen (z.B. nach Rohrbögen) hydrodynamische Kräfte erzeugen die das Drehmoment
der Klappe erhöhen. Wir empfehlen einen Mindestabstand von 5 x DN zu solchen Bauteilen einzuhalten.
Einbau:
- Anschlussflansch im Dichtungsbereich von etwaigen Rauhstellen, z.B. Rost, Schweissperlen, Schmutz, Farbresten usw. befreien.
- Die Absperrklappen ELARA sind als Einklemm-armaturen für den Einbau zwischen Flansche nach DIN PN10-PN50 und ANSI150/300 bestimmt.
Bitte InterApp-Datenblatt „Flansche" bzgl. zulässigen Flanschabmessungen unbedingt beachten. Für die Installation zwischen Flanschen nach
anderen Normen, wenden Sie sich an den Lieferanten oder die InterApp.
- Klappenscheibe schliessen .
- Prüfen sie die Durchflussrichtung (Pfeil am Ventilkörper ).
- Die Klappe darf unter keinen Umständen zwischen Flansche, die nicht parallel zueinander sind, eingebaut werden . Die Flansche
müssen genügend gespreizt sein, damit die Klappe problemlos eingesetzt werden kann.
- Setzten sie die Klappe  und die Flachdichtungen  zwischen Klappe und Flansche ein.
- Die Achsen der Rohrleitungen und Klappen müssen fluchtend sein .
- Flanschschrauben  einsetzen und handfest anziehen. Prüfen sie noch einmal ob die Klappe und Rohrleitung richtig ausgerichtet ist.
- Muttern übers Kreuz gleichmässig anziehen.



 

  
1/4
