Inhaltszusammenfassung für TOBIAS GRAU XT-S

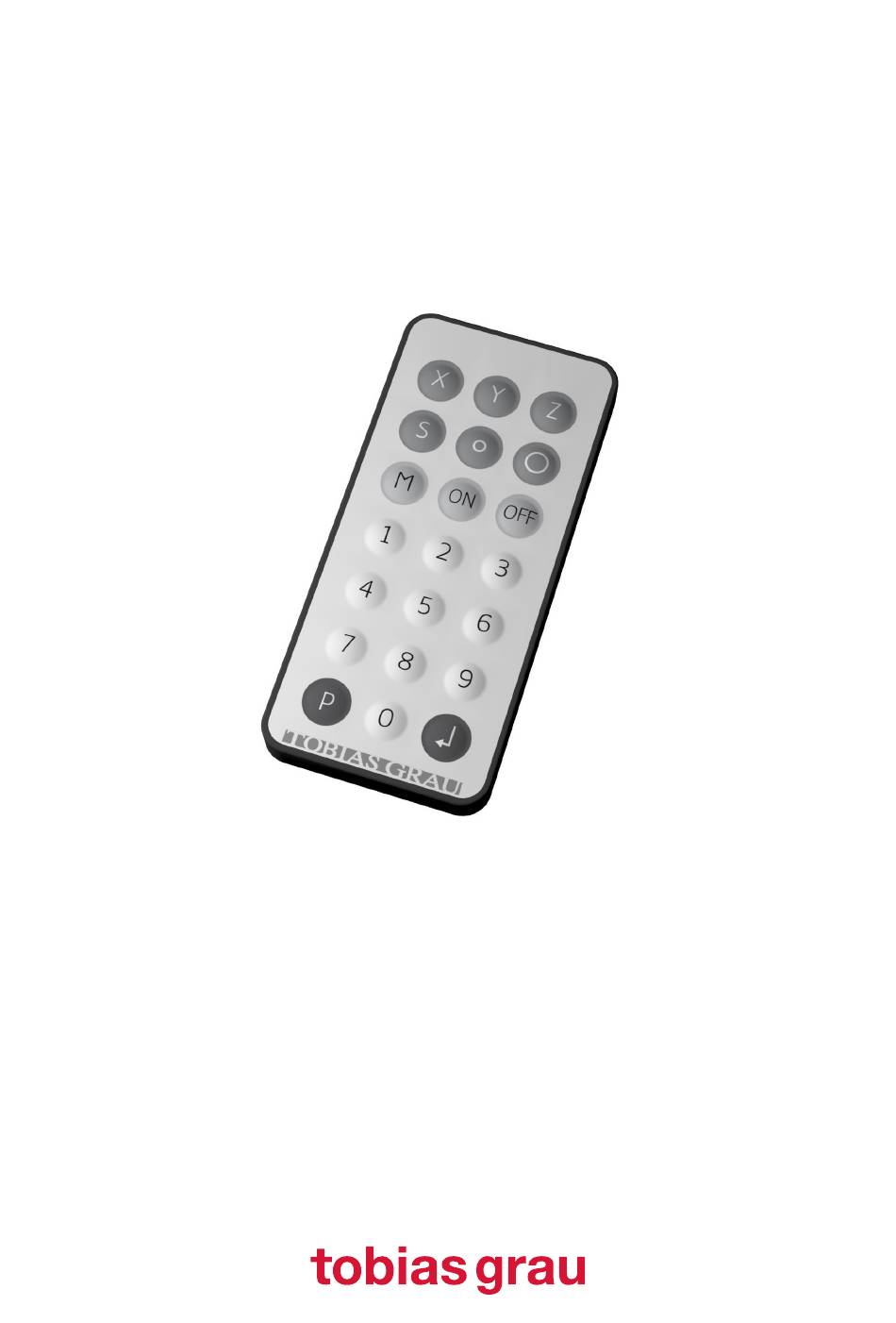

- Seite 1 FERNBEDIENUNG XT-S...
-

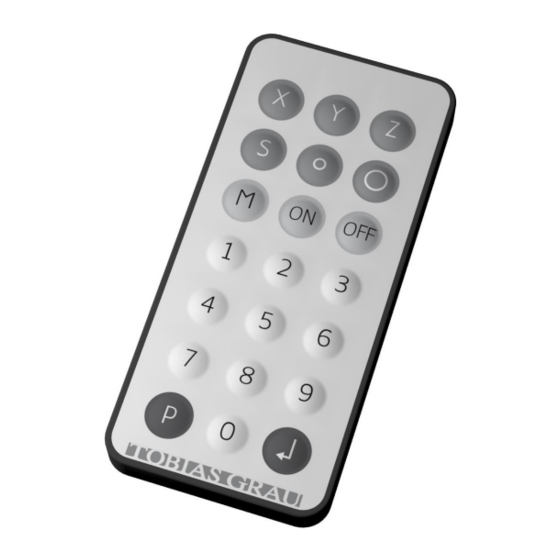

Seite 2: Übersicht • Overview
Übersicht • Overview Koordinaten (Schwarmfunktion) Tunable white: Lichtwertspeicherung / Wechsel zwischen Farbänderungs- Zonentaste (Schwarmfunktion) modus / Dimmmodus Dimmen - / Änderung Lichtfarbe Dimmen + / Änderung Lichtfarbe Modustaste Leuchte / Modus ausschalten Leuchte / Modus einschalten Programmiertaste Entertaste Wechsel der Batterie: Nähere Informationen zum Wechsel der Batterie auf der Rückseite der mitgelieferten Fern- bedienung. -
Seite 3: Funktionsbeschreibung Fernbedienung
Modi eingestellt sind (siehe Statusabfrage). Die Fernbedienung gehört zum Lieferumfang der Leuchte, ist jedoch nicht auf die Leuchte speziell ange- lernt, so dass Sie mit Ihrer Fernbedienung auch andere mit dem Tobias Grau Sensor ausgestattete Leuchten bedienen können. Darüber hinaus können mit der Fernbedienung die Leuchten an/aus geschaltet werden, gedimmt werden, oder eine andere Lichtfarbe eingestellt werden (siehe Tunable white). - Seite 4 MODUS 1 EINZELBÜRO ODER GROSSRAUMBÜRO (bei Auslieferung ist Einzelbüro eingestellt) Um diese Funktion zu nutzen, muss der Bewegungsmelder aktiv sein (Modus 2 ON)! Einzelbüro (Modus 1 OFF): Nach abgelaufener Nachleuchtzeit (Werkseinstellung 15min) schaltet die Leuchte aus. Die Nachleuchtzeit ist der Zeitraum zwischen der letzten Bewegungserfassung und dem Abschalten der Leuchte.
- Seite 5 LIGHTDIM CONNECT Schwarmfunktion (optional) Die Schwarmfunktion LIGHTDIM CONNECT kann in unseren LED Sensor Leuchten nachgerüstet werden. LIGHTDIM CONNECT ermöglicht, beim Einsatz mehrerer TOBIAS GRAU LED Leuchten mit eingebautem Sensor, die einfache und effiziente Kommunikation der Leuchten miteinander. Mit LIGHTDIM CONNECT können die Leuchten noch energiesparender betrieben werden und zugleich eine ausreichende Grundhelligkeit und optimale Lichtatmosphäre sichergestellt werden.
- Seite 6 Statusabfrage (Modusabfrage) Mittels der Fernbedienung kann der Status der Einstellungen abgefragt werden. Hierzu NICHT in den Pro- grammiermodus gehen, sondern die nachfolgenden Tastenkombinationen ausführen. Die Kontroll-LED am Sensor wird entweder grün oder rot aufleuchten. Tastenkombination MODUS 1 LED rot: MODUS 1 OFF – Einzelbüromodus ist aktiv LED grün: MODUS 1 ON - Großraumbüromodus ist aktiv MODUS 2...
-
Seite 7: Tunable White
Tunable white Tunable white ermöglicht es sechs vordefinierte Lichtfarben im Bereich von 2700K bis 6000K einzustellen, um so je nach Tageszeit oder Anforderung zwischen warmweißem bis tageslichtweißem Licht wählen zu können. Bei der Auslieferung der Leuchte ist die Lichtfarbe 3500K (neutralweiß) voreingestellt. Um eine der anderen fünf Lichtfarben einzustellen, gehen Sie wie folgt vor: Drücken Sie die Taste , bis die Kontroll-LED am Sensor rot aufblinkt (Farbänderungsmodus). -
Seite 8: Funktionsweise Konstantlichtregler
Funktionsweise Konstantlichtregler Die Funktion der Konstantlichtregelung sorgt dafür, dass sich die Leuchte in Abhängigkeit des Umge- bungslichts regelt. Dies sichert ein konstantes Lichtniveau, sorgt aber auch dafür, dass nur so viel Energie eingesetzt wird, wie tatsächlich benötigt wird. Hier sind Einsparungen von ca. 50% gegenüber rein schalt- baren Lichtanlagen möglich. - Seite 9 light dim connect (optional) lightdim connect ermöglicht die Kommunikation Sensor gesteuerter Leuchten untereinander (Schwarm- funktion), so dass in offenen Bürosituationen nicht nur die Leuchte hell ist, unter der Präsenz erfasst wird, sondern auch in deren Umgebung. Dies erhöht den Sehkomfort, vermindert Ermüdungserscheinung und steigert das Sicherheitsempfinden.
-
Seite 12: Years Guarantee
5 years guarantee of LED Numéro de contrôle final 2 ans de garantie 5 ans de garantie sur les LED Numero di controllo finale 2 anni di garanzia 5 anni di garanzia per i LED TOBIAS GRAU GmbH Siemensstrasse 35b D-25462 Rellingen www.tobiasgrau.com info@tobiasgrau.com...
