Proxxon DA3 Originalbetriebsanleitung Seite 4

Installation der Wegmessvorrichtung für die x-Achse:
D
Installation of the linear scale for the x-axis:
GB
- 4 -

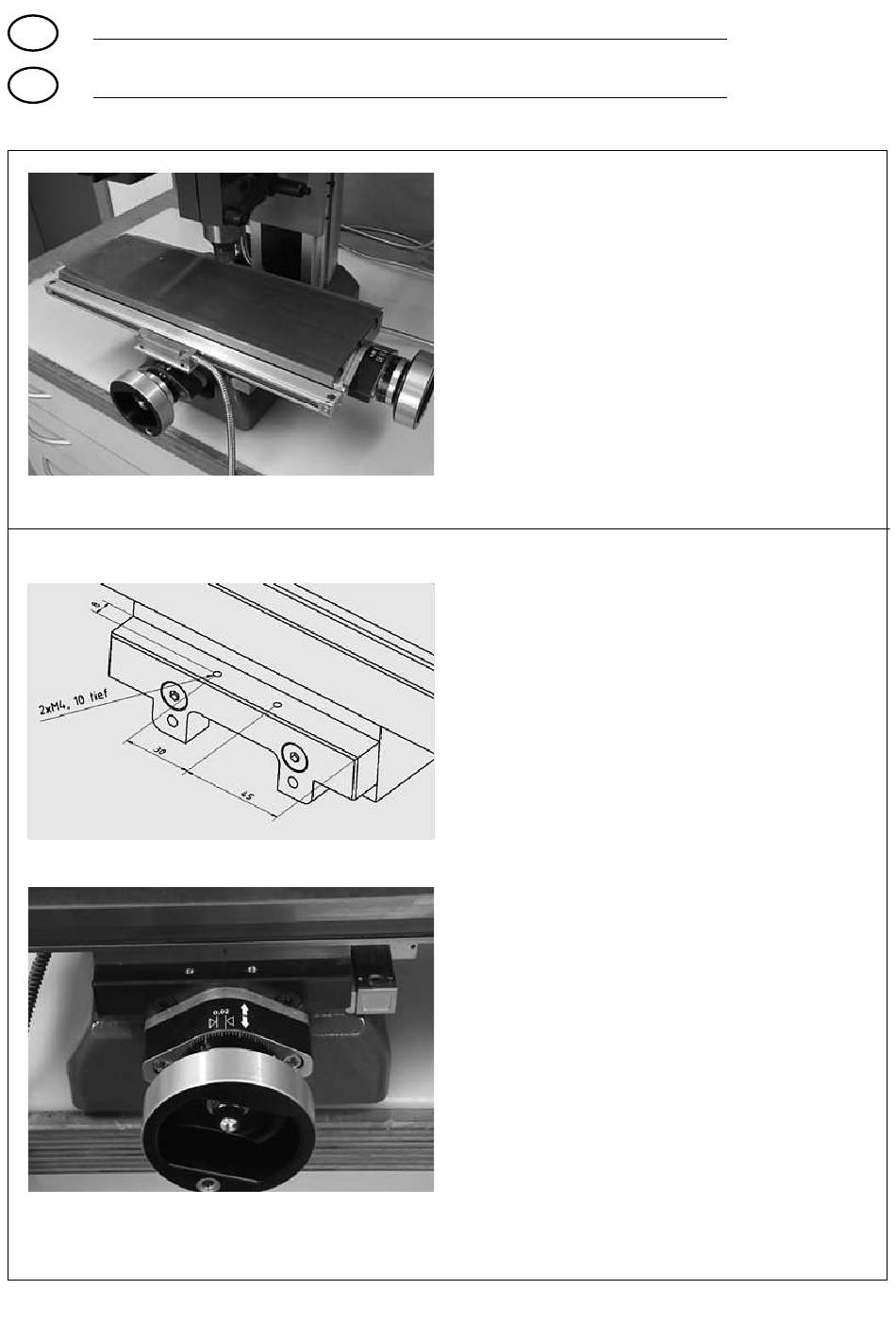

Der X-Wege-Messstab wird, wie in dem Foto
gezeigt, an der Vorderseite des Verfahrtischs
montiert.
The X-way linear scale, as shown in the photo,
is mounted on the front of the X.cross-table.
In die Oberseite der Frontplatte zwei Gewinde
M4 mit 10 mm Tiefe an den Positionen schnei-
den wie in der Skizze links gezeigt.
Bring in two threaded holes M4, 10mm depth in
the top of the front panel at the positions shown
in the sketch on the left.
