Eltako FSM61-UC Bedienungsanleitung

D
30 000 300 - 3
Funk-2fach-Sendemodul
FSM61-UC
Diese Geräte dürfen nur durch eine
Elektrofachkraft installiert werden,
andernfalls besteht Brandgefahr oder
Gefahr eines elektrischen Schlages!
Temperatur an der Einbaustelle:
-20°C bis +50°C.
Lagertemperatur: -25°C bis +70°C.
Relative Luftfeuchte:
Jahresmittelwert <75%.
gültig für Geräte ab Fertigungswoche
29/14 (siehe Aufdruck Unterseite Gehäuse)
Funk-2-fach-Sendemodul. Mit innen -
liegender Antenne. Kein Stand-by-Verlust.
Für Einbaumontage.
45 mm lang, 55 mm breit, 18 mm tief.
Das Funk-Sendemodul FSM61-UC hat
zwei Kanäle und kann damit wie ein
Funktaster Funktelegramme in den Eltako-
Gebäudefunk senden. A1 veranlasst ein
Funktelegramm wie 'Wippe oben drücken'
eines Funktasters mit einer Wippe und
A3 wie 'Wippe unten drücken . Das
Telegramm beim Öffnen der beiden
Steuerkontakte ist identisch wie 'Funk -
taster loslassen'.
Es dürfen nicht mehrere Funk-Sende -
module gleichzeitig angesteuert werden.
Die Universal-Steuerspannung an
+An/-A2 verarbeitet Steuerbefehle von
8 bis 253 V AC oder 10 bis 230V DC mit
einer Länge von mindestens 0,2 Sekunden.
Maximale Parallelkapazität der Steuer -
leitungen bei 230 V 5 nF. Dies entspricht
einer Länge von ca. 20 Metern.
Werden die Klemmen A1 und A3 mit
einer Brücke verbunden, so wird 1x je
Minute ein Funktelegramm von A3
gesendet, solange die Steuerspannung
anliegt. Z.B. für Zentralbefehle mit
Priorität.
Keine ständige Stromversorgung
erforderlich, daher auch kein Stand-by-
Verlust.

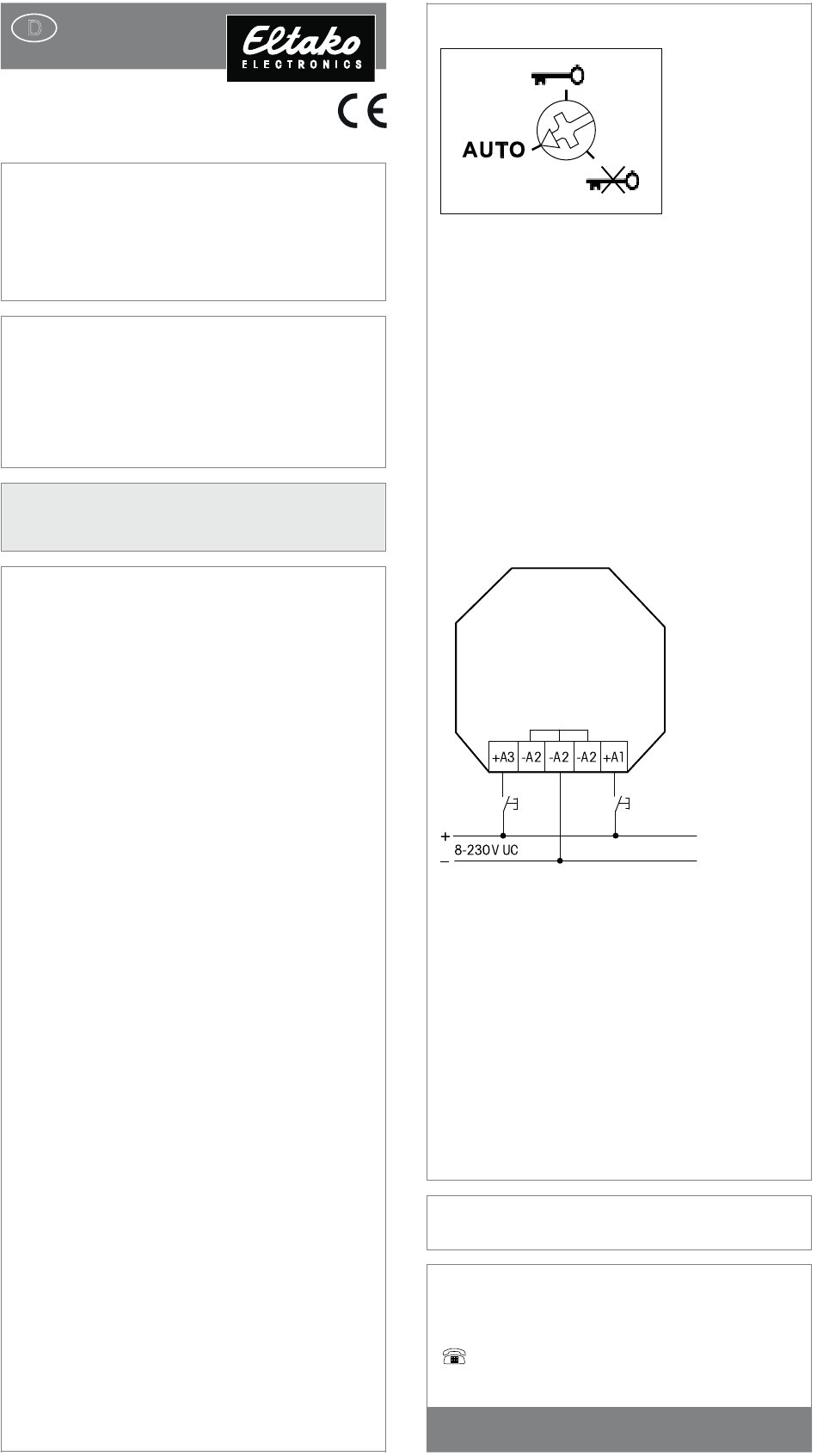

Funktionsdrehschalter
Der Drehschalter wird für die Aktivierung
bzw. Deaktivierung der Verschlüsselung
benötigt und steht im Betrieb auf AUTO.
Verschlüsselung aktivieren:
Den Drehschalter auf Rechtsanschlag
drehen (Position Schlüssel) und einmal
Tasten.
Verschlüsselung deaktivieren:
Den Drehschalter auf Linksanschlag
drehen (Position durchgestrichener
Schlüssel) und einmal Tasten.
Anschlussbeispiel
Hiermit erklärt ELTAKO GmbH dass
Hiermit erklärt ELTAKO GmbH, dass
sich die Produkte, auf die sich diese
Bedienungsanleitung bezieht, in Über -
einstimmung mit den grundlegenden
Anforderungen und den übrigen ein-
schlägigen Bestimmungen der Richt -
linie 1999/5/EG befinden.
Eine Kopie der EU-Konformitäts erklärung
kann unter nachstehender Adresse ange-
fordert werden.
Zum späteren Gebrauch aufbewahren!
Eltako GmbH
D-70736 Fellbach
+49 711 94350000
www.eltako.com
29/2014 Änderungen vorbehalten.
