4.8.3 Montage der ezhitch

Vollachse
A. Stellen Sie sicher, dass die ezHitch™ mit Ihrem Fahrrad
kompatibel ist.
B. Lösen Sie die Mutter und die Unterlegscheibe(n) am
linken, dem Zahnkranz gegenüberliegenden Ende der
Achse komplett und nehmen Sie diese ab.
C. Setzen Sie die ezHitch™ auf die linke Seite der Achse.
D. Setzen Sie Mutter und Unterlegscheibe(n) wieder auf die
Achse auf.
E. Ziehen Sie die Mutter gemäß dem vom Fahrradhersteller
empfohlenen Drehmoment fest.
WARNUNG
Die Mutter der Hinterachse muss mit min-
destens 5 vollen Umdrehungen festgezogen
werden, um sicherzustellen, dass sie fest
sitzt. Sie können bei einigen Achsen die
Originalmutter austauschen, um Platz für die
ezHitch zu schaffen. Fragen Sie zur Sicher-
TM
heit Ihren Fahrradfachhändler.
Je nach Nabentyp muss die Originalunterleg-
scheibe als Drehmomentstütze am Rahmen
bleiben. Bitte beachten Sie die Montageanlei-
tung der Nabe und die Drehmomentangaben
des Herstellers, wenn Sie die Achsmutter
anziehen.
HINWEIS
Bei der Montage an Rädern mit Nabenschaltung
beachten Sie bitte die Bedienungsanleitung, die
dem Thule Adapter für Nabenschaltungssysteme
beigelegt ist.
51100985 - A
tM an einer 4.8.4
A.
B.
C.
D.
E.
F.

Montage der deichsel

1
2
Überprüfen Sie die Deichsel auf eventuelle Anzeichen von
Beschädigung oder Abnutzung, die die sichere Nutzung
der Deichsel beeinträchtigen könnten.

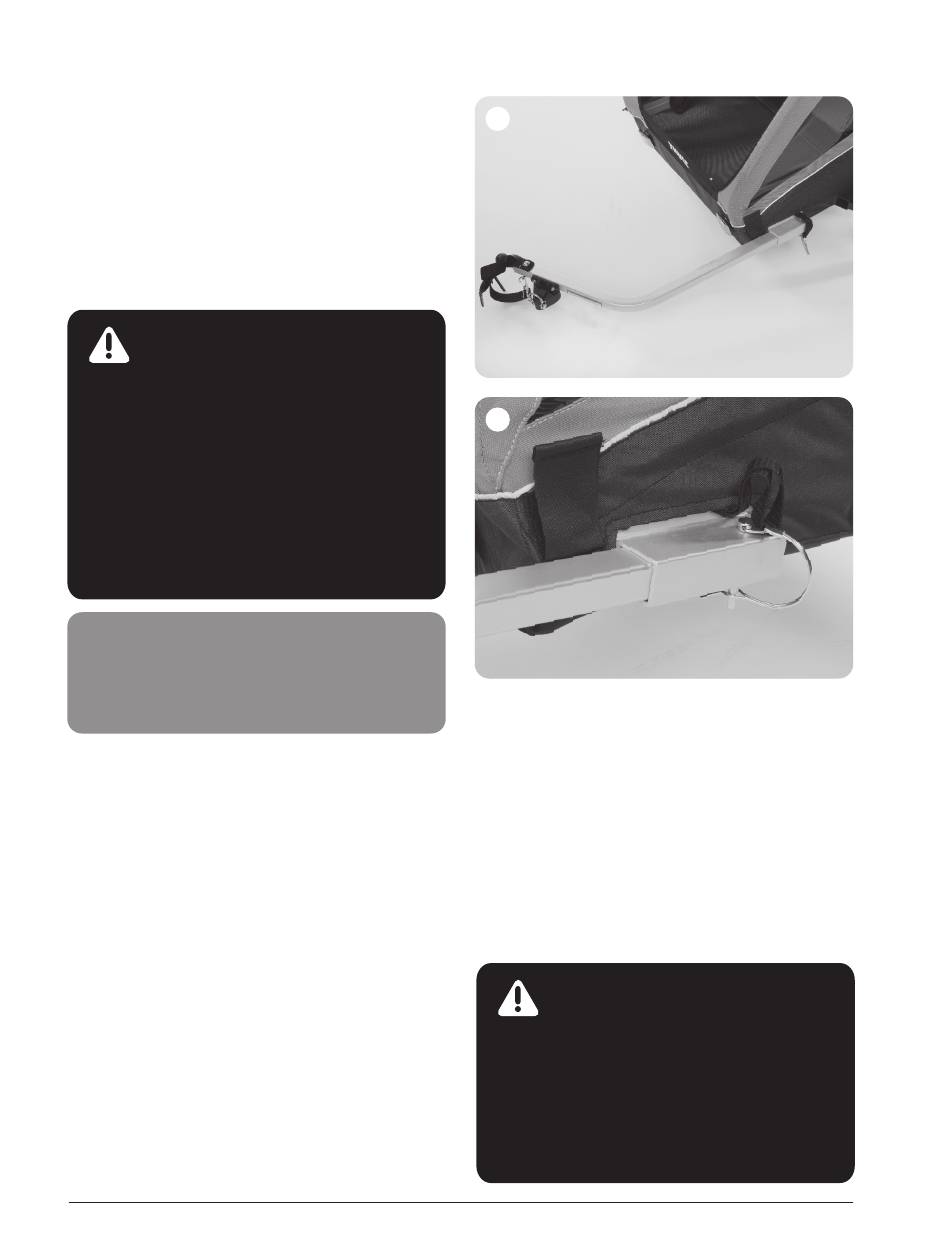

Montieren Sie die Deichsel vor dem Thule Kindertransporter;
der Kugelkopf muss dabei nach vorne rechts zeigen.
Führen Sie die Deichsel in die Aufnahme an der linken
Ecke des Carriers. (Siehe Bild 1)
Führen Sie den Sicherungsstift durch die Rückseite der
Aufnahme und die Deichsel und schließen Sie den D-Clip.
(Siehe Bild 2)
Stellen Sie sicher, dass die Deichsel fest am Thule
Kindertransporter befestigt ist, indem Sie sie kräftig vom
Thule Kindertransporter wegziehen.
Zum Entfernen der Deichsel lösen Sie den Sicherungsstift
und ziehen Sie sie heraus.
WARNUNG
Der Sicherungsstift muss stets eingesetzt
sein. Eine Deichsel, die nicht ordnungsgemäß
gesichert ist, kann sich während der Fahrt
lösen.
Stellen Sie sicher, dass die Deichsel korrekt
und sicher am Thule Kindertransporter befes-
tigt ist. Eine fehlerhafte Befestigung kann
dazu führen, dass der Thule Kindertranspor-
ter vom Fahrrad getrennt wird.
