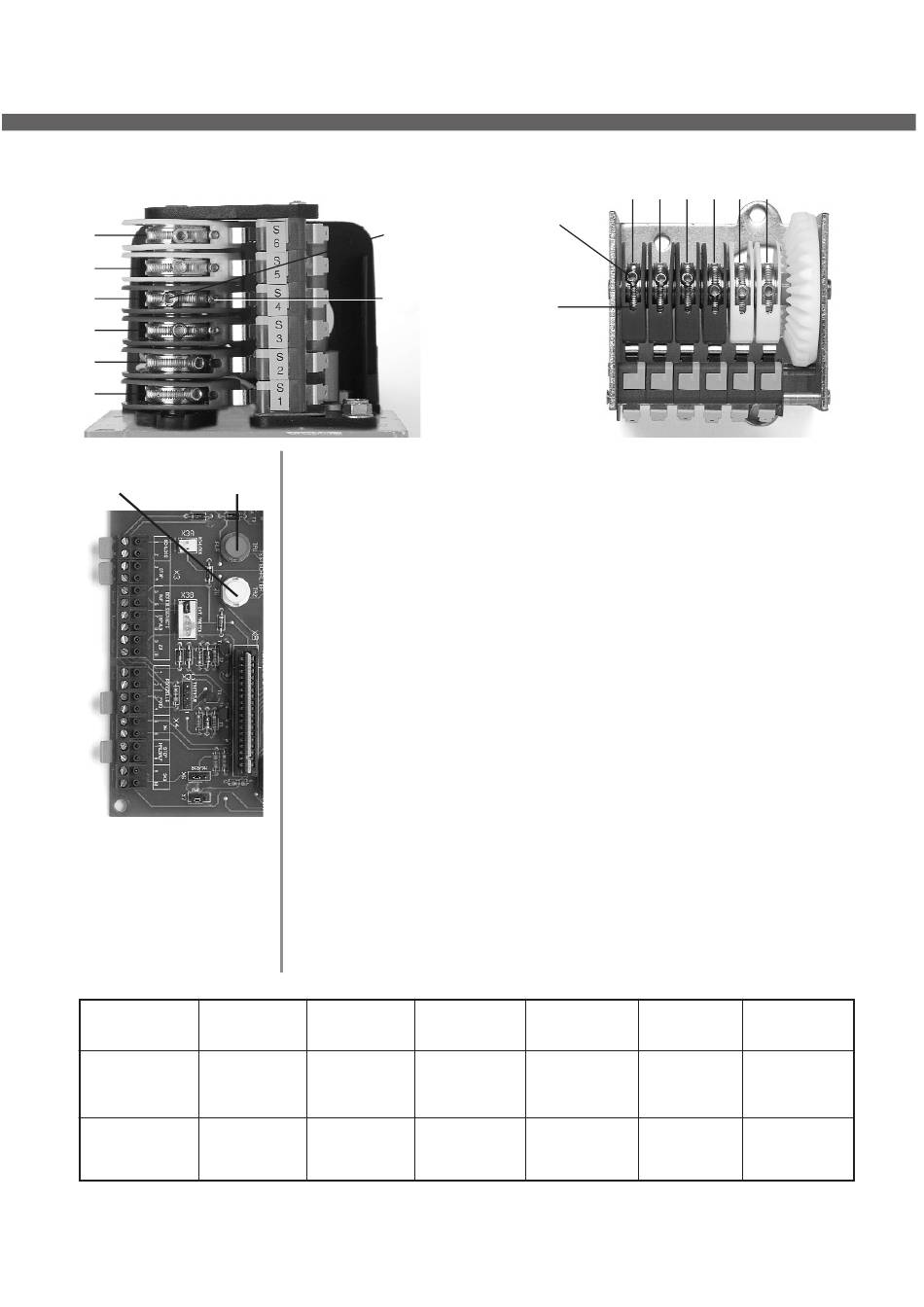

Endschaltereinstellung (Antrieb) - Teckentrup TS4 vario Betriebsanleitung

Sektionaltor
6
5
4
3
2
1
Taster TA2 Taster TA1
Platine TS4 vario
(Ausschnitt)
Schaltnocken 1 Schaltnocken 2
(grün)
Rolltor-Antrieb Zusatzschalter
AUF
Sektionaltor Zusatzschalter
-Antrieb
AUF
Seite 6

Endschaltereinstellung (Antrieb)

A
B
Endlage Tor ZU
• Tor mit Taster TA2 (weiß) in gewünschte ZU-Stellung fahren.
• Den Schaltnocken 5 so einstellen, dass der Endschalter
betätigt wird. Inbusschraube A 2,5 mm anziehen.
• Feineinstellung mit Inbusschraube B vornehmen.
Endlage Tor AUF
• Tor mit Taster TA1 (grün) in gewünschte AUF-Stellung fahren.
• Den Schaltnocken 2 so einstellen, dass der Endschalter
betätigt wird. Inbusschraube A 2,5 mm anziehen.
• Feineinstellung mit Inbusschraube B vornehmen.
• Die Notendschalter 3 und 4 müssen so eingestellt werden,
dass sie sofort nach dem Überfahren der Steuerendschalter
ansprechen.
• Nach dem Probelauf Sitz der Befestigungsschrauben A überprüfen.
Die Zusatzendschalter 1 und 6 haben potentialfreie
Wechselkontakte.
Schaltnocken 3
(grün) (rot)
Endschalter Sicherheits-
endschalter
AUF AUF
Endschalter Sicherheits-
endschalter
AUF AUF
Rolltor
1 2 3 4
A
B
Schaltnocken 4 Schaltnocken 5 Schaltnocken 6
(rot) (weiß)
Sicherheits- Endschalter
endschalter
ZU ZU
Sicherheits- Endschalter
endschalter
ZU ZU
5 6
(weiß)
Zusatzschalter
ZU
Zusatzschalter
ZU
