Gebruiksaanwijzing en montage-
voorschrift voor type:

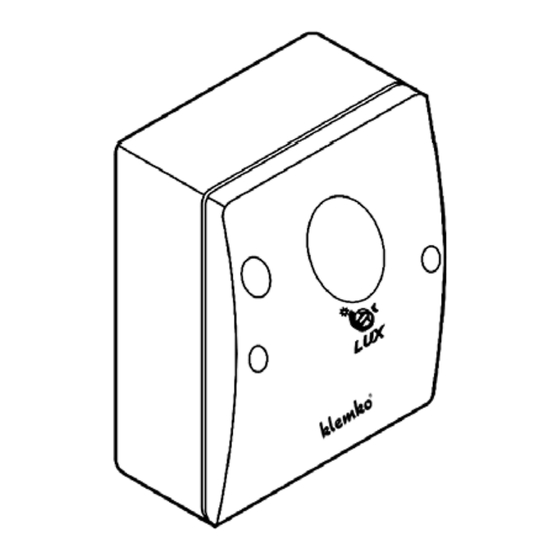

Lightguard
840005
E lektronische schemerschakelaars zijn met
zorg samengesteld uit topproducten. Een lange
levensduur is daardoor gegarandeerd. Door
toepassing van RELAIS-contacten is de
LIGHTGUARD geschikt voor het schakelen van
praktisch iedere lichtbron en/of andere verbrui-
kers.
Specificaties
Aansluitspanning : 220-240 Vac 50Hz
: 10A (2400W)
Ohmse belasting
: 5A (1200VA)
Induct. belasting
Fluorescentielamp : 100VA
Parallelgecomp.HF : 120VA
PL-lampen : 300VA
Luxwaarde inst. : 5 - 10.000 Lux
Vertraging : ± 60 sec.
Omgevingstemp. : -25°C tot +45°C
Bescherming : IP55 / II
Aan/uit ind. : d.m.v. Led
Afmetingen L-B-H : 95x74x50 mm
Normen : CE/TÜV/GS
Garantietermijn : 24 mnd. na prod.dd.
Installatievoorschrift
Let op: maak voor montage alle aansluitka-
bels spanningsvrij en lees de gebruiksaan-
wijzing goed door. Raadpleeg bij twijfel een
erkend installateur!!!
Monteer de Lightguard bij voorkeur met de
lichtgevoelige cel(LDR) gericht naar het
Noorden of het Oosten. Kies de opstelling van
de schakelaar zodanig dat de LDR niet beïn-
vloed kan worden door het eigen lamplicht of
een naburige lichtbron! Dit voorkomt "knippe-
ren" van de aangesloten verlichting (Fig.1).
Montage
Monteer de behuizing op de muur/ wand met
behulp van twee schroeven. Gebruik schroef-
pluggen bij montage op een stenen muur. Sluit
de bekabeling aan volgens het aansluitsche-
maschema (Fig.2) In geval van doorvoer van
de kabel aan de achterzijde van de behuizing
kan gebruik worden gemaakt van de bodemga-
ten (afgedekt met uitbreekplaatjes). Let erop
dat de doorvoertule op de juiste manier is
gemonteerd in de uitsparingen. Controleer
nogmaals alle aansluitingen !! Overtuig u
ervan dat de rubberseal in de deksel goed op
zijn plaats zit en monteer de deksel met de
twee schoeven (Fig.3).
Instelling luxwaarde
Door de instelschroef te verdraaien, kunt u de
Luxwaarde naar wens instellen. Een goed tijd-
stip hiervoor is de eerste avond na de montage.
Vlak voor het moment dat de verlichting aan zou
moeten gaan, draait u de instelknop tegen de
klok in helemaal naar minimum. Draai nu lang-
zaam kloksgewijs de instelschroef tot de rode
led opgloeit. Na ± 60 seconden gaat de verlich-
ting automatisch aan. Voor luxwaarde indicatie
zie Fig 4.
Overbruggen van de Lightguard
Volgens onderstaand schema kunt u de
LIGHTGUARD met een schakelaar overbrug-
gen zodat u de verlichting handmatig dan wel
automatisch kunt schakelen (Fig.5).
Fig. / Fig. / Abb. / Fig. : 1
goed
correct
gut
correct
fout
incorrect
nicht gut
faute
Fig. / Fig. / Abb. / Fig. : 2
indicatie LED
Indication LED
Anzeige LED
diode
Intern verbonden
Intern connected
Intern verbunden
Zwart schakeldraad
Black/schwarz/Noir
Bruin/Brown
Braun/Brun
Lamp
240 Vac / 240 Vca
Lighting
Blauw/Blue
Lampe Blauw/Blue/Blau/Bleu
Blau/Bleu
Fig. / Fig. / Abb. / Fig. : 3
houtschroef
schroef x 2
wood screw
screw x 2
Holz Schrauben
Schrauben x 2
vis de bois
vis x 2
Fig. / Fig. / Abb. / Fig. : 4
ON: >10000
OFF: >30000
ON: 250lux
OFF: 850lux
ON: 100lux
OFF: 300lux
ON: 75lux
OFF: 220lux
ON: 45lux ON: 20 lux ON: 10 lux
OFF: 140lux OFF: 57 lux OFF: 27 lux
Fig. / Fig. / Abb. / Fig. : 5
Intern verbonden
Intern connected
Intern verbunden
Zwart/Black/schwarz/Noir
Bruin/Brown
Braun/Brun
240 Vac / 240 Vca
Blauw/Blue
Blau/Bleu
Blauw/Blue
Blau/Bleu
handmatig/manuel
manuell/manuel
automatisch/automatic
automatisch/auto
Garantietermijn
24 Maanden mits de schakelaar volgens voorschrift
is toegepast en niet is geopend.
Beschermd product van:
Klemko Techniek B.V. the Netherlands
T. +31 (0)88 002 33 00
F. +31 (0)88 002 33 50
E. info@klemko.nl
www.klemko.nl
ON :3.5 lux
OFF :10 lux
ON: 5 lux
OFF: 13 lux
