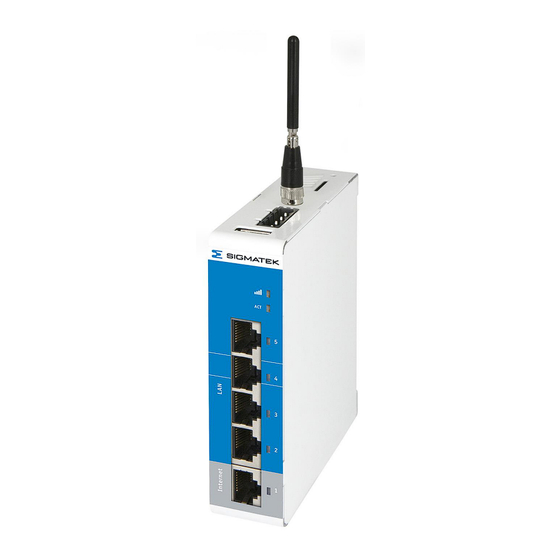

SIGMATEK RAR 2400 Technisches Handbuch
Verwandte Anleitungen für SIGMATEK RAR 2400
Inhaltszusammenfassung für SIGMATEK RAR 2400
- Seite 1 RAR 24XX Remote Access Router Technisches Handbuch Erstellungsdatum: 11.12.2018 Versionsdatum: 11.12.2018 Artikelnummer: 01-692-24XX-D...
- Seite 2 System bearbeitet, vervielfältigt oder in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder in ei- nem anderen Verfahren) verbreitet werden. Wir behalten uns das Recht vor, Änderungen am Inhalt ohne vorherige Ankündigung vorzunehmen. Die SIGMATEK GmbH & Co KG ist nicht verantwortlich für technische oder drucktechnische Fehler im Handbuch und übernimmt...
- Seite 3 REMOTE ACCESS ROUTER RAR 24XX Remote Access Router RAR 24XX 11.12.2018 Seite 1...
-
Seite 4: Inhaltsverzeichnis
RAR 24XX REMOTE ACCESS ROUTER Inhalt Einführung ................4 Lieferumfang ................. 4 Produktübersicht ..............5 Produktfamilie ................5 Hardware-Übersicht ..............6 Technische Daten ..............7 Artikelnummern ................9 Abmessungen ................9 Installation ................10 Montieren und demontieren von DIN-Schiene......11 Einlegen einer SIM-Karte ............11 Spannungsversorgung .............. - Seite 5 REMOTE ACCESS ROUTER RAR 24XX Konnektivitätsanforderungen (für die lokale IT) ....17 Übersicht ..................17 Server und DNS-Anfragen ............17 MAC- oder IP-Adressfilter ............17 Konformität ................18 Geltende europäische Richtlinien ..........18 Angewandte Sicherheitsnormen ..........18 FCC-Konformität ................. 19 Zertifizierungen ................
-
Seite 6: Einführung
Einführung Vielen Dank, dass Sie sich für den RAR 24XX entschieden haben. Der RAR 24XX ist die Standard- und am meisten unterstützte Hardware für die SIGMATEK Remote Access Plattform (RAP). Der RAR 24XX ermöglicht eine bequeme Fernverbindung mit Ihren Gerä- ten, während die integrierte Firewall Ihre Geräte vor Bedrohungen von außen schützt. -
Seite 7: Produktübersicht
Produktübersicht Produktfamilie Ethernet 4G-E 4G-A 4G-C Wi-Fi (Global) (Global) (EMEA, (Amerika) (China) (Global) Korea, Thailand, Indien) ✓ RAR 2400 ✓ ✓ RAR 2401 ✓ ✓ RAR 2402 ✓ ✓ RAR 2403 ✓ ✓ RAR 2404 ✓ ✓ RAR 2410 ✓... -
Seite 8: Hardware-Übersicht
RAR 24XX REMOTE ACCESS ROUTER Hardware-Übersicht Der RAR 24XX wurde mit Blick auf Leistung und eine Vielzahl von Hardware-Fähigkeiten entwickelt. 4G SMA Anschlüsse Die RAR 24XX 4G-Varianten haben 2 SMA-Antennenanschlüsse. Derjenige, der dem Stromanschluss am nächsten ist, ist der MAIN. Der andere An- schluss ist der DIV. -
Seite 9: Technische Daten
REMOTE ACCESS ROUTER RAR 24XX Technische Daten Die folgenden Angaben gelten für alle RAR 24XX-Varianten. Die Varianten 3G, 4G und Wi-Fi haben jeweils zusätzliche Spezifikationen, die separat aufgeführt sind. Stromversorgung (empfohlen) 12-24 VDC ±20 % LPS 2 A Leistungsaufnahme maximal 10 W, ca. 2,5-5 W* Leerlauf -20 …... - Seite 10 RAR 24XX REMOTE ACCESS ROUTER XMR201510UC20 FCC ID LTE zusätzliche Spezifikationen: FDD-LTE - B1, B3, B5, B7, B8, B20 4G-E Protokolle und Frequenzen WCDMA - B1, B5, B8 (EMEA, Korea, Thailand, Indien) GSM/GPRS/EDGE - 850, 900, 1800, 1900 MHz 4G-A* Protokolle und Frequen- FDD-LTE - B2, B4, B5, B12, B17 WCDMA - B2, B4, B5 (Amerika)
-
Seite 11: Artikelnummern
REMOTE ACCESS ROUTER RAR 24XX Artikelnummern Artikelnummern RAR 2400 01-692-2400 RAR 2401 01-692-2401 RAR 2402 01-692-2402 RAR 2403 01-692-2403 RAR 2404 01-692-2404 RAR 2410 01-692-2410 RAR 2412 01-692-2412 Abmessungen Der RAR 24XX ist so konzipiert, dass er einfach auf einer Standard-Hutschiene montiert werden kann. -
Seite 12: Installation
Außerdem ist eine Tiefe von mindestens 25 mm zwischen der Vorderseite des Gerätes und der Innenseite des Gehäuses vorzusehen. Da der RAR 24XX von SIGMATEK im Wesentlichen ein kleiner Computer ist, kann der RAR 24XX für viele verschiedene Zwecke eingesetzt werden. So können Sie beispielsweise weltweit auf Industriemaschinen zugreifen, diese programmieren und steuern. -
Seite 13: Montieren Und Demontieren Von Din-Schiene
REMOTE ACCESS ROUTER RAR 24XX Montieren und demontieren von DIN-Schiene Der RAR 24XX kann einfach auf einer Standard-Hutschiene montiert werden. (1) Hängen Sie das Gerät an die Schiene und (2) drücken Sie das Gerät nach unten, bis Sie ein Klicken spüren. -
Seite 14: Spannungsversorgung
RAR 24XX REMOTE ACCESS ROUTER Spannungsversorgung Der RAR 24XX muss von einem IEC/UL/EN/60950-1 zertifizierten Limited Power Supply (LPS) oder für die Vereinigten Staaten von Amerika von einem Class 2 Netzteil versorgt wer- den. Das LPS-Netzteil ist in diesem Paket nicht enthalten. Spannungsversorgung 12-24 VDC ±20 % LPS 2 A Interner Spannungsschutz... -
Seite 15: Digitaler Eingang
REMOTE ACCESS ROUTER RAR 24XX Digitaler Eingang Standardmäßig ist der Digitaleingang nicht konfiguriert und muss nicht verdrahtet werden. Der Digitaleingang bietet die Möglichkeit, die VPN-Verbindung des RAR 24XX lokal zu ver- walten (EIN/AUS). Die Verkabelung ist in der obigen Abbildung dargestellt. Optokoppler Spannungsbereich 0-29 VDC... -
Seite 16: Betrieb
USB-Stick kopiert werden muss. Nachdem Sie den RAR 24XX mit Strom versorgt ha- ben, stecken Sie diesen USB-Stick in den USB-Port. Der RAR 24XX wird sich bei SIGMATEK's RAP registrieren und eine sichere VPN-Verbindung einrichten. Sie können den RAR 24XX über den RAP (www.sigmatek-connect.com) weiter konfigurieren. -
Seite 17: Led-Statusanzeige
REMOTE ACCESS ROUTER RAR 24XX LED-Statusanzeige Der RAR 24XX hat zwei Routerstatus-LEDs: • Signal-LED (3G, 4G, Wi-Fi-Signal) • Aktivitäts-LED Zum Booten und eine sichere Verbindung einzu- richten benötigt der RAR 24XX ca. 2 Minuten. 5.2.1 Signal-LED Blinkt blau Initialisierung des zellularen Moduls Blinkt 1 Impuls kein Empfang oder keine Verbindung zum Netzwerk möglich... -
Seite 18: Auf Werkseinstellung Zurücksetzen
RAR 24XX REMOTE ACCESS ROUTER Auf Werkseinstellung zurücksetzen Diese Aktion kann nicht rückgängig gemacht werden! Alle Einstellungen wer- den auf die Werkseinstellungen zurückgesetzt. Der RAR 24XX kann auf die Werkseinstellungen zurückgesetzt werden, indem Sie die Resettaste 5 Sekunden lang gedrückt halten. Die ACT-LED blinkt, während die Resettaste gedrückt wird. -
Seite 19: Konnektivitätsanforderungen (Für Die Lokale It)
DNS-Port ignoriert werden. Server und DNS-Anfragen Über diese ausgehenden Ports verbindet sich der RAR 24XX mit verschiedenen SIGMATEK- Servern: REST API-, MQTT- und OpenVPN-Server. Die IP-Adressen dieser Server sowie die Anzahl der Server können sich im Laufe der Zeit ändern und sind daher nicht vordefiniert. -
Seite 20: Konformität
RAR 24XX REMOTE ACCESS ROUTER Konformität Geltende europäische Richtlinien Der RAR 24XX entspricht den Bestimmungen der folgenden europäischen Richtlinien. Richtlinie Beschreibung EMV-Richtlinie 2014/30/EU Gehäuse: PC/ASA Farbe: RAL7024 Funkanlagenrichtlinie 2014/53/EU typisch 1,35 kg RoHS-Richtlinie 2015/863 Beschränkung der Verwendung gefährlicher Stoffe REACH-Verordnung 1907/2006 Regulierung und Registrierung von Chemikalien WEEE-Verordnung 2012/19 Entsorgung von elektronischen Geräten... -
Seite 21: Fcc-Konformität
Einhaltung der Vorschriften verantwortlichen Stelle genehmigt wur- den, könnten die Befugnis des Benutzers zum Betrieb des Geräts aufheben. Der RAR 24XX enthält je nach Variante verschiedene FCC-zertifizierte Module. Enthaltenes Modul FCC-IDs RAR 2400 RAR 2401 XMR201510UC20 RAR 2402 4G (EMEA, Korea, Thailand,... -
Seite 22: Zertifizierungen
RAR 24XX REMOTE ACCESS ROUTER Zusatzinformationen für Varianten mit drahtlosen Funktionen Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden beiden Bedingungen: • Dieses Gerät darf keine schädlichen Störungen verursachen • Dieses Gerät muss alle empfangenen Störungen annehmen, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können Die mit diesem Sender verwendete(n) Antenne(n) muss (müssen) mit einem Abstand von mindestens 20 cm von allen Personen installiert werden und darf (dürfen) nicht zusammen... -
Seite 23: Änderungen Der Dokumentation
REMOTE ACCESS ROUTER RAR 24XX Änderungen der Dokumentation Änderungs- Betroffene Kapitel Vermerk datum Seite(n) 11.12.2018 Seite 21... - Seite 24 RAR 24XX REMOTE ACCESS ROUTER Seite 22 11.12.2018...
