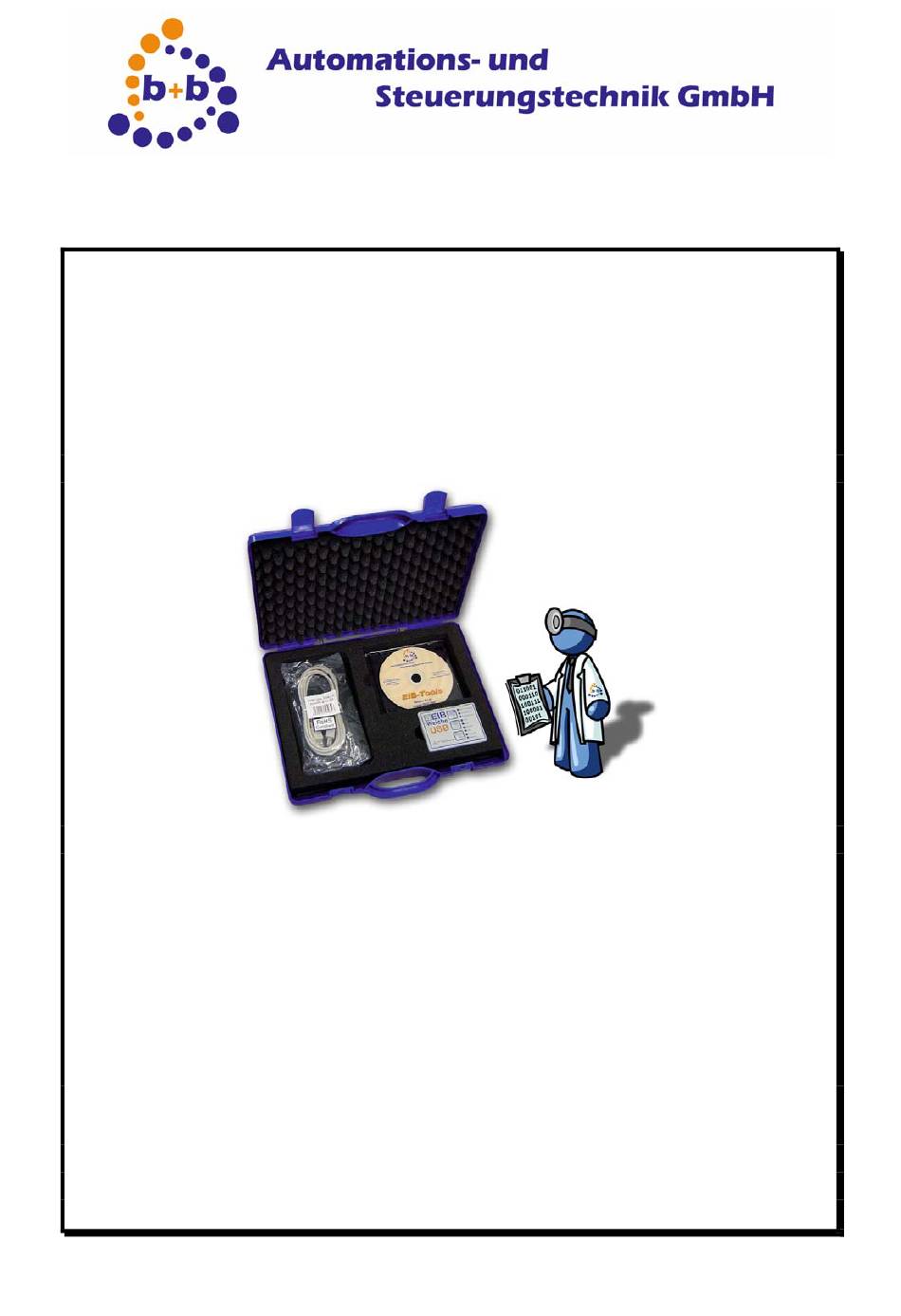

Benutzerhandbuch EIBDoktor Das optimale Inbetriebnahme-Tool für den EIB/KNX Bestellnummern: EIBDoktor Profi IP seriell Komplettpaket: E001-B902011 EIBDoktor Profi IP USB Komplettpaket: E001-B902012 EIBDoktor Profi seriell Komplettpaket: E001-B902001 EIBDoktor Profi USB Komplettpaket: E001-B902002...
Seite 2
2/54 Die in diesem Dokument enthaltene Information kann ohne Vorankündigung geändert werden und stellt keine Verpflichtung seitens b+b GmbH dar. Die in diesem Dokument beschriebene Software und/oder die verwendeten Bibliotheken bzw. Datenbanken werden unter einer Lizenz- und unter einer Geheimhaltungsvereinbarung zur Verfügung gestellt. Die Software und/oder Bibliotheken und Datenbanken dürfen nur nach Maßgabe der Lizenzvereinbarungen benutzt und kopiert werden.
Anbindung an bestehende ETS2 und ETS3-Projekte zwecks Datentyp-Übernahme und Kommentar-Anzeige ist möglich. Hat man das EIBDoktor Profi IP-Paket erworben, so ist es zudem möglich, die EIB- Netzwerktelegramme von EIB-IP-Routern zusätzlich aufzuzeichnen und auszuwerten. Bei Erwerb einer zusätzlichen DALI-Weiche können auch gleichzeitig DALI-Bustelegramme aufgezeichnet werden.
Seite 11
- LED an: Als Protokoll zwischen EIBWeiche und PC wird das OpenEIB-Protokoll verwendet. Bitte beachten: um die EIBWeiche mit der EIBDoktor Software zu nutzen, muss das „OpenEIB“ Protokoll gewählt sein. Das Protokoll kann über den Taster "Betriebs-Art wählen" ausgewählt werden.
09/2010 V1.0.48 Benutzerhandbuch EIBDoktor 12/54 EIBDoktor-Bedienoberfläche Der EIBDoktor stellt nach dem Start der Software folgende Bedienoberfläche dar: Er beinhaltet folgende Bereiche: Menüzeile Zugriff auf alle Funktionen/Parameterfenster Symbolleiste Schneller Zugriff auf die wichtigsten Funktionen Protokoll-Liste Tabellarische Darstellung aller Telegramme Balkengrafik-Auswertung Balken-Übersicht von Gruppenadressen...
Bei gestoppter Aufzeichnung kann man eine mitprotokollierte bzw. abgespeicherte Datei einlesen und analysieren. Bei großen Dateien wird der EIBDoktor nur eine gewisse Anzahl an Telegrammen im Speicher des PCs halten und bei Bedarf dann gelegentlich aus der Datei nachladen. Die Dateien haben Standardmäßig die Dateiendung „.LOG“. Bitte beachten: bei automatisierten Langzeitaufzeichnungen kann die Endung auch „.LOG.001“,...
Import EIB Analyzer Daten Es gibt drei verschiedene Arten, die EIB Analyzer-Daten zu importieren: 1.) Daten in eine EIBDoktor-Log-Datei importieren: Die Daten werden vom USB Stick eingelesen und in eine große EIBDoktor- Log-Datei umgewandelt Vorteil: Alle Daten sind am Stück vorhanden Nachteil: Es entsteht eine sehr große Datei...
Nach und auch während der Aufzeichnung können die sich in der Telegrammliste befindlichen Daten in einer MS-Excel-TXT Datei ablegen. Diese Dateien können nicht mehr mit dem EIBDoktor geladen werden, sie dienen zum Export der Daten in andere Programme. Bitte beachten: im Unterschied zum „Datei speichern“ werden hierbei nur die sich in der Liste befindlichen Telegramme beachtet.
PCs/Videokarten und hoher Buslast (über 60 %) geschehen. Bitte beachten Sie hierzu die Hinweise unter „Aufzeichnungsparameter“. Manche Funktionen der EIBDoktor-Software können nur bei gestarteter Aufzeichung verwendet werden (z.B. „Telegramm senden“). Nach Start der Aufzeichnung erscheint rechts unten in der Statusleiste der Seriennummer der angeschlossenen EIBDoktor-Weiche.
Seite 20
Datei die maximale Anzahl automatisch auf einen kleineren Wert. Maximale Balkenanzahl der Balkenanzeige festlegen Steht dieser Wert auf „0“, so versucht der EIBDoktor je nach Größe des EIBDoktor-Fensters möglichst viele Balken gleichzeitig darzustellen. Dadurch können, falls viele Balken darzustellen sind, die Balken sehr schmal in der Darstellung werden.
Hinweis: bei aktuellen PCs ist diese Option nicht zu aktivieren, bei älteren PCs (386 – Pentium 166) kommt es stark auf die eingesetzte Grafikkarte an. Wenn der EIBDoktor Probleme auf der seriellen Schnittstelle des PCs bemerkt, gibt er ein Warnsignal auf dem PC-Lautsprecher aus. Solche Signale während einer Aufzeichnung bedeuten, dass Telegramm-Informationen verloren gehen! Sie sollten dann insbesondere folgende Einstellungen an Ihrem PC überprüfen:...
Seite 22
Netzwerk-Verbindung des PCs zu den IP-Router. Desweiteren ist die Aufzeichung nur mit der „EIBDoktor Profi IP“ Ausbaustufe der EIBDoktor Software möglich: Hat man die „EIBDoktor Profi IP“ Ausbaustufe erworben, so erhält man zusätzlich zu dem normalen EIBDoktor Paket noch einen 20stelligen Freischaltcode.
Seite 23
IP Router suchen Die einfachste Art, in der EIBDoktor Software anzugeben, welche Router vorhanden sind, ist, die Software die Router im Netzwerk suchen zu lassen. Hierzu ist der Eintrag „IGS“ (wenn man nach IGS-Geräten suchen möchte) oder „EIBNETIP“ (wenn man nach dieser Geräteklasse suchen möchte) anzuwählen, hierbei aktiviert sich...
Netzwerkverbindung der falschen Karte zuordnet. Dies kann man entweder durch ein Anpassen der Windows Routing Table beheben, oder durch eine globale Einstellung per INI Datei im EIBDoktor-Verzeichnis. Erzeugen Sie hierfür eine „OpenEIB.INI“ Textdatei im EIBDoktor Verzeichnis, und tragen Sie dort folgende Zeilen ein: [Settings] IPBind=1.2.3.4 Anstelle von 1.2.3.4 muss die IP-Adresse der gewünschten Netzwerkkarte...
Zeitspanne detektiert, so wird die Ausführung der Telegrammliste abgebrochen. Hat man die Option „IP-Router“ (Paket „EIBDoktor Prop IP“) erworben, so kann man zudem wählen, ob die Aktionen der entsprechenden Taste über die lokal angeschlossene EIBDoktor-EIBWeiche ausgeführt werden sollen, oder über eine der verfügbaren IP-Router-Welten.
Seite 28
Knopf „Adresse manuell hinzufügen“ übernehmen, oder man betätigt „ETS Objekt-Adressen übernehmen…“. Daraufhin öffnet sich ein Fenster, in dem man (falls der ETS-Zugang im EIBDoktor aktiviert wurde) alle Objekte mitsamt zugehöriger Gruppenadressen des ETS-Projektes angezeigt bekommt. Die Auswahl eines Objektes übernimmt dann alle zugehörigen Gruppenadressen in das Feld.
Seite 30
Diese kann hilfreich sein, um zu sehen, ob die Kommunikation zwischen EIBWeiche und PC immer noch besteht (wenn z.B. bei einer Langzeitaufzeichnung über einen längeren Zeitraum keine Telegramme im EIBDoktor angezeigt werden, so kann dies an einem Kommunikationsproblem zwischen Weiche und PC liegen, aber auch daran, dass z.B.
Klickt man ein Telegramm mit der Maus doppelt an, so kann man dem zum Telegramm zugehörigen EIS-Typ des Ziel-GAs einstellen. Mit dieser Information kann der EIBDoktor dann die Daten des Telegramms korrekt darstellen (besonders wichtig bei Fließpunktzahlen). Auch alle nachfolgenden Telegramme, die an diese GA gerichtet sind, werden dann automatisch korrekt dargestellt.
09/2010 V1.0.48 Benutzerhandbuch EIBDoktor 32/54 Stellt der EIBDoktor fest, dass der gewählte EIS-Typ nicht mit der Bit-Anzahl der Telegrammdaten übereinstimmt, so gibt er in der Daten-Spalte zusätzlich den Hinweistext „!TYPE“ aus. Such-GA Definition... Über den ‚Suchen‘ Knopf in der Werkzeugleiste ist es möglich, schnell zu einer speziellen Gruppenadresse zu springen.
Seite 35
Die zum Telegramm gehörende Routing Nummer IP Router Infos Hat man die Option „EIBDoktor Profi IP“ erworben, so werden die Netzwerk- Telegramme der Router farblich hervorgehoben bei den normalen EIB-Telegrammen dargestellt. In den drei IP-Router Spalten kann man zusätzliche Informationen über...
Telegramm senden... Hier ist es möglich, während einer laufenden Aufzeichnung ein Telegramm (Schreib- bzw. Wertanfrage) zu definieren und auf den Bus zu senden. Hat man die EIBDoktor Profi IP Option aktiv, kann man das entsprechende Telegramm auch direkt auf das jeweilige Netzwerk senden.
Uhrzeit in Klammern die Wochentags-Nummer zu setzen, also beispielsweise „12:30:00 (2)“ würde bedeuten: 12:30, Dienstag. Man kann zudem auch eine „8“ angeben, dann ermittelt der EIBDoktor den Wochentag des aktuellen PC Datums automatisch, und sendet diesen. Hinweis: zur schnelleren Eingabe der Gruppenadresse kann man einfach auch die Leertaste als Trennzeichen anstelle des Schrägstrichs nutzen (z.B.
Seite 41
EIBDoktor-Fenster eingestellt und mit dem Knopf „ACK Baustein“ der Schreibvorgang gestartet werden. Durch „P-Knöpfe rücksetzen“ kann man per EIBDoktor alle zur Zeit gedrückten Programmierknöpfe in EIB-Geräten zurücksetzen. Hierbei werden zunächst die Adressen der gefundenen gedrückten Knöpfe angezeigt, bestätigt der Benutzer dann das Rücksetzen, werden entsprechende Rücksetz-Telegramme auf dem Bus...
EIB-Welt auslesen... Falls von einer EIB-Welt keinerlei Informationen bestehen, so kann man mit diesem Menüpunkt, per EIBDoktor automatisiert, in einem wählbaren Adressbereich, bzw. über die schnellere Kopplersuche, nach EIB-Teilnehmern suchen lassen. Im Gegensatz zur Komplettsuche über einen spezifizierbaren Adressbereich testet die Kopplersuche zunächst einmal die Koppleradressen 1.0.0, 1.1.0, 1.2.0, 1.3.0 …...
Seite 43
Durch Anklicken einer gefundenen Physikalischen Adresse in der Übersicht gelangt man sofort zu den entsprechenden Einträgen in der Detailliste. Der Name der zuletzt genutzten Projektdatei merkt sich der EIBDoktor, und aktiviert diese beim nächsten Start automatisch. Eine typische Ausgabe für ein Gerät sieht wie folgt aus:...
In diesem Menüzweig befinden sich Konfigurations- und Parametrierungsfenster für verschiedene b+b EIB Geräte. Benutzt man die Fenster ohne angeschlossene EIBDoktor-EIBWeiche, so kann man die Konfigurationen auch in eine Datei speichern, und die dabei entstehende TEL Datei per ETS2/ETS3 (Gruppenmonitor) abspielen.
Anfang der Liste begonnen. Ein Rechtsklick bewirkt dasselbe, nur in die andere Richtung. Standardmässig wird zudem nur auf „echte“ Telegrammeinträge gesprungen, nicht auf Netzwerktelegramme (bei aktivierter EIBDoktor Profi IP Option). Möchte man auch Netzwerktelegramme anspringen, so ist die UMSCHALT- Taste beim Klick zu Betätigen.
Seite 51
Benutzerhandbuch EIBDoktor 51/54 Protokoll-Liste zu einem Telegramm-Eintrag mit der entsprechenden Eigenschaft (z.B. „NACK“) gesprungen. Ein erneuter Mausklick springt zum nächsten Eintrag, usw. Die Statistikzahlen umfassen keine Netzwerktelegramme (EIBDoktor Profi IP), Ausnahme: Netzwerk-Störungen (verlorene Netzwerktelegramme) werden ebenfalls unter „Störungen“ verbucht. Buslast % Hier wird die aktuelle Buslast in % angezeigt.
Selektion befinden. Damit kann man schnell feststellen, ob es z.B. auf jede Wertanforderung auch eine Antwort gegeben hat. Die Liste unterscheidet hierbei zwischen realen EIB-Telegrammen und (im Falle eines EIBDoktor Profi IP Paketes) zwischen den EIB-Netzwerktelegrammen von IP Routern/LAN Gateways. Selektierte Telegramme...
In den beiden letzten Feldern wird die aktuelle PC-Uhrzeit sowie das PC-Datum angezeigt. Langzeitaufzeichnungen Möchte man den EIBDoktor auf einem PC zur Langzeitaufzeichnung laufen lassen, so sollte man zum einen natürlich eine „tägliche“ Logdatei aktivieren (Option „Aufzeichnung in Datei“ aktivieren, und „-1“ zur täglichen Aufspaltung angeben).
Seite 54
54/54 NoStop=1 NoClose=1 PosX=10 PosY=10 "AutoRun=1" bewirkt, dass der EIBDoktor sofort nach dem Start das Logging aktiviert. "EDCFile=..." gibt an, welche Einstellungsdatei sofort nach dem Laden aktiviert werden soll. "NoStop=1" bewirkt, dass der normale Benutzer nicht einfach den „Stop“ Knopf drücken kann.
