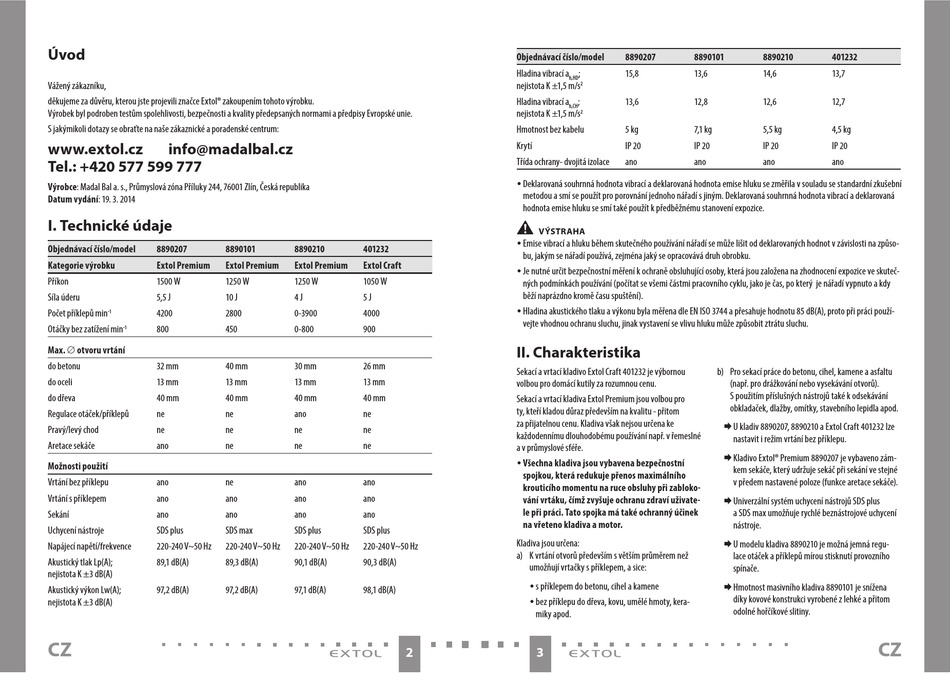

Úvod
CZ
Vážený zákazníku,
děkujeme za důvěru, kterou jste projevili značce Extol® zakoupením tohoto výrobku.
Výrobek byl podroben testům spolehlivosti, bezpečnosti a kvality předepsaných normami a předpisy Evropské unie.
S jakýmikoli dotazy se obraťte na naše zákaznické a poradenské centrum:
www.extol.cz info@madalbal.cz
Tel.: +420 577 599 777
Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika
Datum vydání: 19. 3. 2014
I. Technické údaje
Objednávací číslo/model 8890207 8890101
Kategorie výrobku Extol Premium Extol Premium
Příkon 1500 W 1250 W
Síla úderu 5,5 J 10 J
Počet příklepů min 4200 2800
-1
Otáčky bez zatížení min 800 450
-1
Max. ∅ otvoru vrtání
do betonu 32 mm 40 mm
do oceli 13 mm 13 mm
do dřeva 40 mm 40 mm
Regulace otáček/příklepů ne ne
Pravý/levý chod ne ne
Aretace sekáče ano ne
Možnosti použití
Vrtání bez příklepu ano ne
Vrtání s příklepem ano ano
Sekání ano ano
Uchycení nástroje SDS plus SDS max
Napájecí napětí/frekvence 220-240 V~50 Hz 220-240 V~50 Hz
Akustický tlak Lp(A); 89,1 dB(A) 89,3 dB(A)
nejistota K ±3 dB(A)
Akustický výkon Lw(A); 97,2 dB(A) 97,2 dB(A)
nejistota K ±3 dB(A)
CZ
8890210 401232
Extol Premium Extol Craft
1250 W 1050 W
4 J 5 J
0-3900 4000
0-800 900
30 mm 26 mm
13 mm 13 mm
40 mm 40 mm
ano ne
ne ne
ne ne
ano ano
ano ano
ano ano
SDS plus SDS plus
220-240 V~50 Hz 220-240 V~50 Hz
90,1 dB(A) 90,3 dB(A)
97,1 dB(A) 98,1 dB(A)
2
Objednávací číslo/model 8890207 8890101
Hladina vibrací a ; 15,8 13,6
h,HD
nejistota K ±1,5 m/s 2
Hladina vibrací a ; 13,6 12,8
h,CH
nejistota K ±1,5 m/s 2
Hmotnost bez kabelu 5 kg 7,1 kg
Krytí IP 20 IP 20
Třída ochrany- dvojitá izolace ano ano
y Deklarovaná souhrnná hodnota vibrací a deklarovaná hodnota emise hluku se změřila v souladu se standardní zkušební
metodou a smí se použít pro porovnání jednoho nářadí s jiným. Deklarovaná souhrnná hodnota vibrací a deklarovaná
hodnota emise hluku se smí také použít k předběžnému stanovení expozice.
•
VÝSTRAHA
y Emise vibrací a hluku během skutečného používání nářadí se může lišit od deklarovaných hodnot v závislosti na způso-
bu, jakým se nářadí používá, zejména jaký se opracovává druh obrobku.
y Je nutné určit bezpečnostní měření k ochraně obsluhující osoby, která jsou založena na zhodnocení expozice ve skuteč-
ných podmínkách používání (počítat se všemi částmi pracovního cyklu, jako je čas, po který je nářadí vypnuto a kdy
běží naprázdno kromě času spuštění).
y Hladina akustického tlaku a výkonu byla měřena dle EN ISO 3744 a přesahuje hodnotu 85 dB(A), proto při práci použí-
vejte vhodnou ochranu sluchu, jinak vystavení se vlivu hluku může způsobit ztrátu sluchu.
II. Charakteristika
Sekací a vrtací kladivo Extol Craft 401232 je výbornou
volbou pro domácí kutily za rozumnou cenu.
Sekací a vrtací kladiva Extol Premium jsou volbou pro
ty, kteří kladou důraz především na kvalitu - přitom
za přijatelnou cenu. Kladiva však nejsou určena ke
každodennímu dlouhodobému používání např. v řemeslné
a v průmyslové sféře.
y Všechna kladiva jsou vybavena bezpečnostní
spojkou, která redukuje přenos maximálního
krouticího momentu na ruce obsluhy při zabloko-
vání vrtáku, čímž zvyšuje ochranu zdraví uživate-
le při práci. Tato spojka má také ochranný účinek
na vřeteno kladiva a motor.
Kladiva jsou určena:
a) K vrtání otvorů především s větším průměrem než
umožňují vrtačky s příklepem, a sice:
y s příklepem do betonu, cihel a kamene
y bez příklepu do dřeva, kovu, umělé hmoty, kera-
miky apod.
3
8890210 401232
14,6 13,7
12,6 12,7
5,5 kg 4,5 kg
IP 20 IP 20
ano ano
b) Pro sekací práce do betonu, cihel, kamene a asfaltu
(např. pro drážkování nebo vysekávání otvorů).
S použitím příslušných nástrojů také k odsekávání
obkladaček, dlažby, omítky, stavebního lepidla apod.
 U kladiv 8890207, 8890210 a Extol Craft 401232 lze
nastavit i režim vrtání bez příklepu.
 K ladivo Extol® Premium 8890207 je vybaveno zám-
kem sekáče, který udržuje sekáč při sekání ve stejné
v předem nastavené poloze (funkce aretace sekáče).
 U niverzální systém uchycení nástrojů SDS plus
a SDS max umožňuje rychlé beznástrojové uchycení
nástroje.
 U modelu kladiva 8890210 je možná jemná regu-
lace otáček a příklepů mírou stisknutí provozního
spínače.
 H motnost masivního kladiva 8890101 je snížena
díky kovové konstrukci vyrobené z lehké a přitom
odolné hořčíkové slitiny.
