Sehr geehrter Kunde,
zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.
Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese
um möglichen technischen Schäden vorzubeugen.
 Breitband-kompatibel, geeignet zum Empfang der UHF-Kanäle 21 bis 68
 Empfängt digitale und analoge Sender
 Geeignet zum Empfang in sendestarken Gebieten; in sendeschwachen Gebieten wird eventuell ein
Verstärker (nicht im Lieferumfang enthalten) benötigt

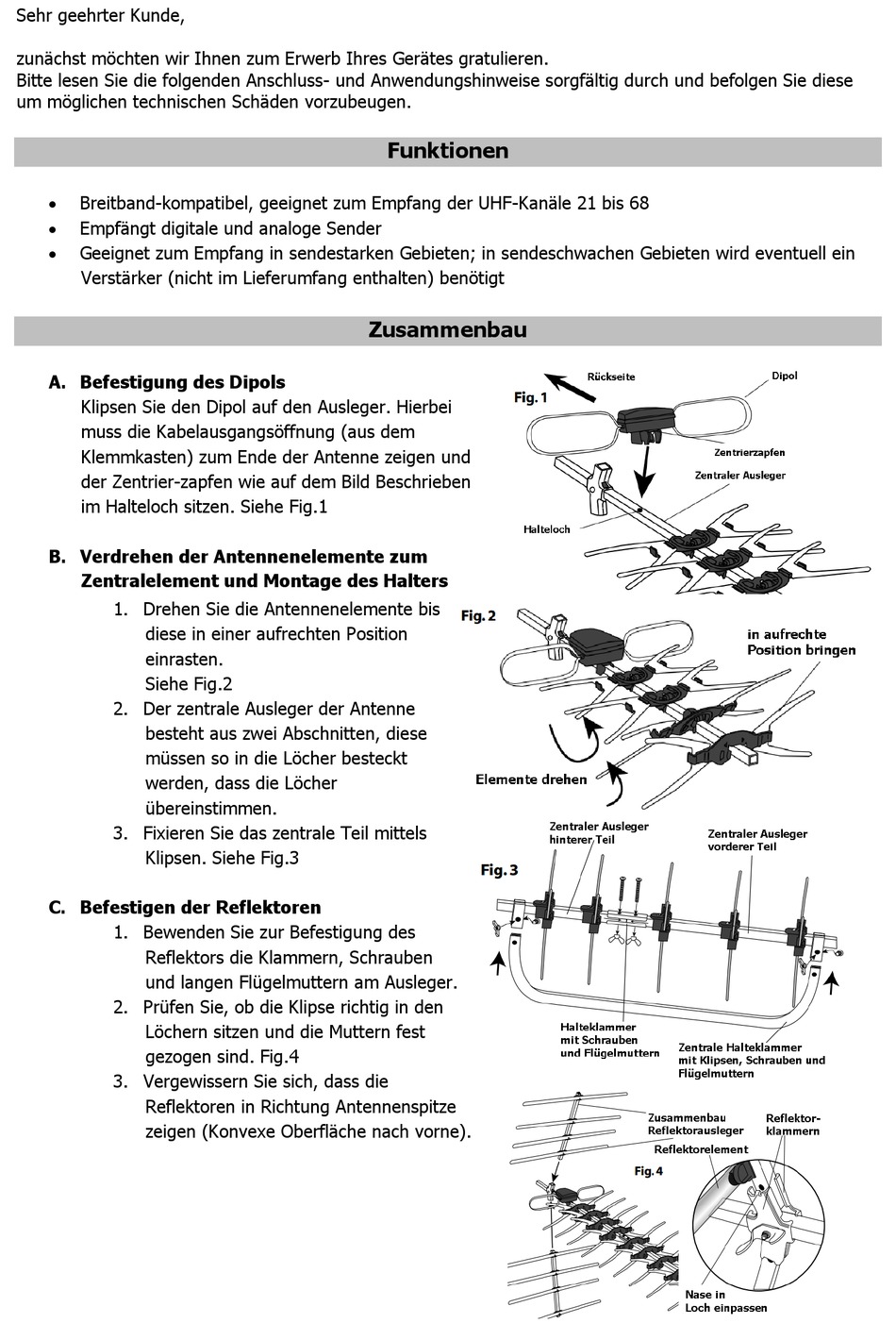

A. Befestigung des Dipols
Klipsen Sie den Dipol auf den Ausleger. Hierbei
muss die Kabelausgangsöffnung (aus dem
Klemmkasten) zum Ende der Antenne zeigen und
der Zentrier-zapfen wie auf dem Bild Beschrieben
im Halteloch sitzen. Siehe Fig.1
B. Verdrehen der Antennenelemente zum
Zentralelement und Montage des Halters
1. Drehen Sie die Antennenelemente bis
diese in einer aufrechten Position
einrasten.
Siehe Fig.2
2. Der zentrale Ausleger der Antenne
besteht aus zwei Abschnitten, diese
müssen so in die Löcher besteckt
werden, dass die Löcher
übereinstimmen.
3. Fixieren Sie das zentrale Teil mittels
Klipsen. Siehe Fig.3
C. Befestigen der Reflektoren
1. Bewenden Sie zur Befestigung des
Reflektors die Klammern, Schrauben
und langen Flügelmuttern am Ausleger.
2. Prüfen Sie, ob die Klipse richtig in den
Löchern sitzen und die Muttern fest
gezogen sind. Fig.4
3. Vergewissern Sie sich, dass die
Reflektoren in Richtung Antennenspitze
zeigen (Konvexe Oberfläche nach vorne).
