LC-Adaptersatz für die Zertifizierungsmodule FiberTEK III
Die Zubehörsätze R164061 für Multimode-Fasern und
R164062 für Singlemode-Fasern erlauben beim Testen von
Kabelsystemen mit LC-Steckern, den Nullabgleich mit nur
einem Jumperkabel durchzuführen. Sie nutzen einen LC-
Präzisionsadapter für den Rx-Port (Eingang) des FiberTEK III
Moduls und eine SC-LC-Testleitung für den Tx-Port (Ausgang).
Der
1-Jumper-Nullabgleich
wird
Feldteststandards empfohlen. Die Vorgehensweise ist bei SM-
und MM-Fasern identisch.

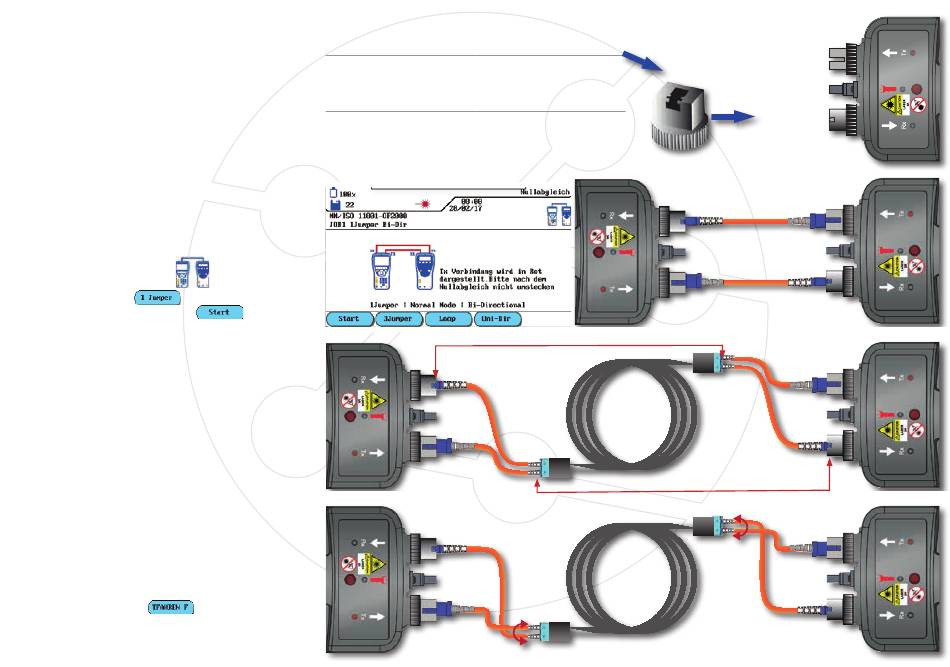

1-Jumper-Nullabgleich
a. Wählen Sie im LanTEK den gewünschten Teststandard aus.
b. Nehmen Sie je zwei Testleitungen LC-SC und LC-LC.
Reinigen und prüfen Sie die Stecker.
c. Schließen Sie das LC-Ende an den Rx-Port und das SC-
Ende an den Tx-Port der beiden Module an.
d. Wählen Sie im Startbildschirm
e. Drücken Sie die Taste
für den Nullabgleich (F2).
f. Zum Starten drücken Sie die Taste
Bidirektionale Messung – Schritt
a. Ziehen Sie die Testleitungen von den Rx-Ports beider
Module. Der Stecker am Tx-Port bleibt gesteckt.
b. Schließen Sie die LC-LC-Testleitungen an die Rx-Ports der
beiden Module an.
c. Reinigen Sie die Stecker der zu testenden Glasfaser und
schließen Sie die Testleitungen an.
d. Starten Sie den Autotest.
Die gemessene Dämpfung beinhaltet die Steckverbindung
am Ende der Testleitungen, die Leitung am Rx-Port und die
getestete Glasfaser.
Bidirektionale Messung – Schritt 2
a. Vertauschen Sie an beiden Enden der zu testenden
Glasfaser die Anschlüsse der Testleitungen.
Ziehen Sie nicht die Anschlüsse von den FiberTEK III Adaptern,
da ansonsten der Nullabgleich wiederholt werden muss.
b. Drücken Sie die Taste
fortzusetzen. Zum Abschluss des Tests werden die
Ergebnisse beider Glasfasern für beide Messrichtungen
angezeigt.
Lieferumfang
2 x LC-Adapter für den Rx-
Port (Eingang)
6 x LC-LC-Testleitungen
2 x SC-LC-Testleitungen
von
den
meisten
4 x LC-LC-Kupplungen
den Nullabgleich aus.
(F1).
(F1), um die Messung
Das Gewinde passt nicht
auf den Tx-Port.
MM-Leitungen: OM3-Faser,
oranger Mantel.
SM-Leitungen: OS1-Faser,
gelber Mantel
für MM- und SM-Fasern
Ende der Messung
Anfang der Messung
Anfang der Messung
SC-Adapter an
Tx-Port an-
schließen
LC-Adapter an
Rx-Port an-
schließen
Tx Port
Rx port
SC-Adapter
LC-Adapter
Rx port
Tx Port
LC-Adapter
SC-Adapter
Ende der Messung
