Inhaltszusammenfassung für oneConcept 10029202

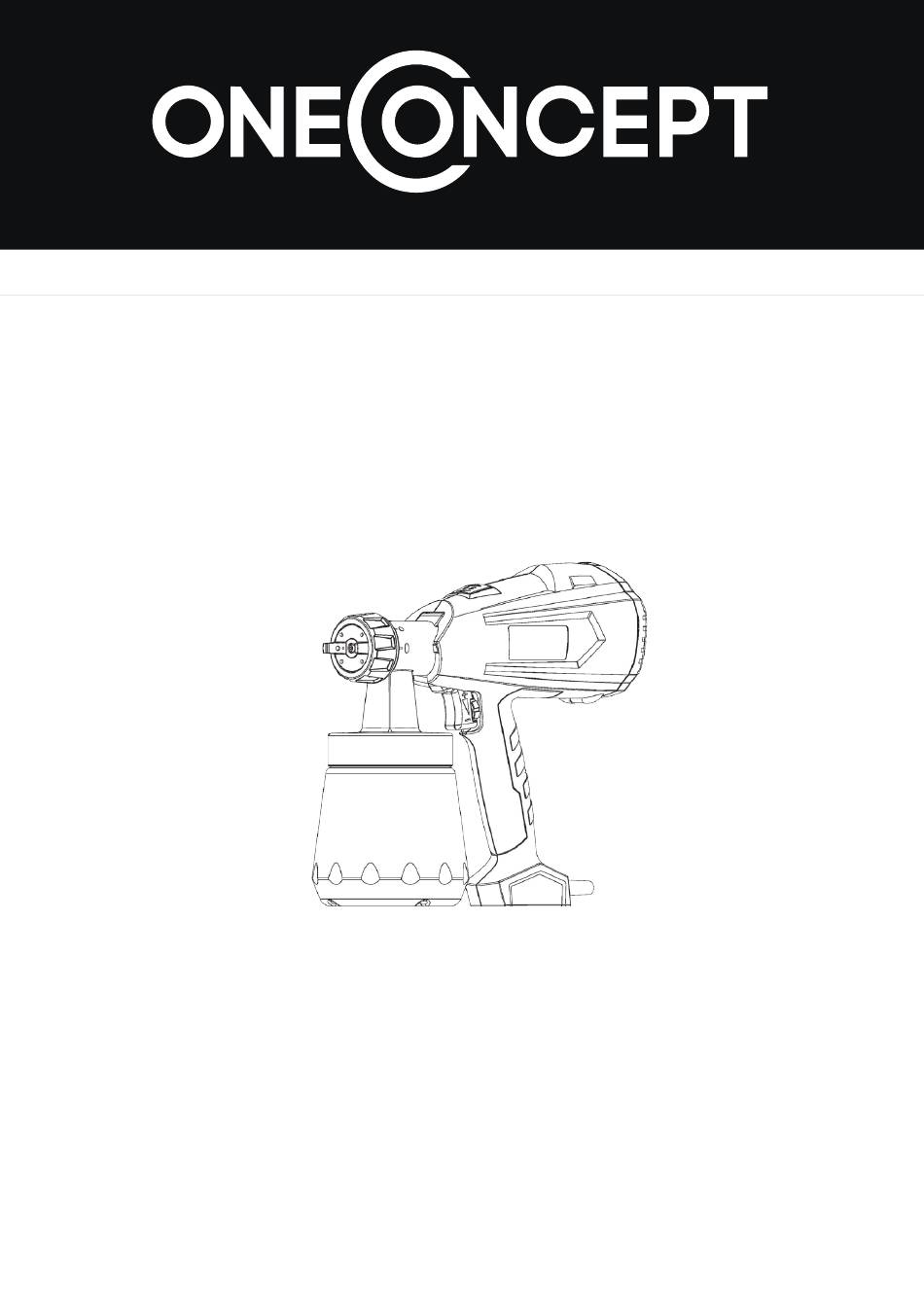

- Seite 1 Farbsprühsystem 10029202...
-
Seite 2: Inhaltsverzeichnis
Hinweise zur Entsorgung ......11 Konformitätserklärung ......11 Technische Daten Artikelnummer 10029202 Stromversorgung 220-240 V 50/60 Hz Leistungsaufnahme 350 W Kapazität des Behälters... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Lesen Sie die Hinweise in dieser Bedienungsanleitung sorgfältig durch, um ei- nen Brand, eine Explosion oder einen Stromschlag zu vermeiden. Machen Sie sich mit der Bedienung und dem bestimmungsgemäßen Umgang vertraut. Warnung: Gefahr einer Explosion oder eines Brandes Lösungs- und Farbdämpfe können verpuffen und sich entzünden. Die Beschädigung von Personen und Gegenständen ist dabei möglich. -
Seite 4: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen • Verwenden Sie eine Atemschutzmaske, wenn die Gefahr besteht, Dämpfe einzuatmen. Lesen Sie die Hinweise, die mit der Maske geliefert werden, um den erforderlichen Schutz zu gewährleisten. • Tragen Sie einen Augenschutz. • Tragen Sie Schutzkleidung, wie sie vom Hersteller vorgeschrieben ist. Warnung: Gefahr eines Stromschlags Dies kann zu Personenverletzungen und Sachschäden führen. -
Seite 5: Geräteübersicht
Geräteübersicht Sprühkopf Hinterer Teil Düse Filterabdeckung Überwurfmutter Drehregler für die Einstellung der Menge des Sprühmediums Vorderteil 10 Netzkabel Abzugsbügel 11 Behälter Entsperrriegel... -
Seite 6: Benutzung
Benutzung Vor der Benutzung Geeignete Medien • Farbanstriche auf Wasser- und Lösungsmittelbasis • Lackierungen, Grundierungen • Zweikomponentenlacke • Fahrzeuglackierungen • Fleckversiegelungen • Holzschutzmittel Ungeeignete Medien • Wandbemalungen (Binderfarben usw.) • alkalische und säurehaltige Farben • Beschichtungen mit einem Flammpunkt von unter 55 °C Vorbereiten des Mediums Der mitgelieferte Sprühaufsatz kann dazu verwendet werden, Farbanstriche, Lasuren und Glasuren zu übersprühen, die unverdünnt oder nur leicht verdünnt sind. - Seite 7 1. Schrauben Deckel Sprühpistole ab. 2. Richten Sie das Steigrohr aus. Wenn das Steigrohr richtig ausgerichtet ist, kann der Inhalt des Behälters fast restlos versprüht werden. 3. Wenn Sie mit liegenden Gegenständen arbeiten, neigen Sie das Steigrohr nach vorn (Bild A). Wenn Sie mit Gegenständen überkopf arbeiten, neigen Sie das Steigrohr nach hinten (Bild B).
- Seite 8 Einstellung der Dosierung Drehen Sie zur Einstellung der Dosierung am Drehregler. Herunterdrehen niedrigere Förderleistung Heraufdrehen höhere Förderleistung Sprühtechnik • Das Sprühergebnis hängt sehr von der Glätte und Sauberkeit der Fläche ab. Deshalb muss die Oberfläche sorgfältig vorbereitet und von Richtig: Halten Sie die Sprühpistole Staub freigehalten werden.
-
Seite 9: Reinigung Und Wartung
Reinigung und Wartung Entriegelung Die gründliche Reinigung ist die Vorausset- zung für eine funktionierende Sprühpistole. Im Falle einer mangelhaften oder fehlenden Reinigung wird keine Garantie übernommen. Reinigungsanleitung 1. Ziehen Sie den Netzstecker. Drehen Sie den Sprühkopf auf und entleeren Sie den Rest in den Farbeimer. -
Seite 10: Fehlerbehebung
Austausch des Luftfilters Tauschen Sie den Luftfilter aus, wenn er verunreinigt ist. Warnung Betreiben Sie Gerät nicht ohne den Luftfilter. Sonst könnte Schmutz in das Gerät gesogen werden. Fehlerbehebung Problem Grund Abhilfe Aus der Düse Verstopfte Düse Reinigen kommt keine Verstopftes Steigrohr Reingein Flüssigkeit. -
Seite 11: Hinweise Zur Entsorgung
Hinweise zur Entsorgung Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften.
