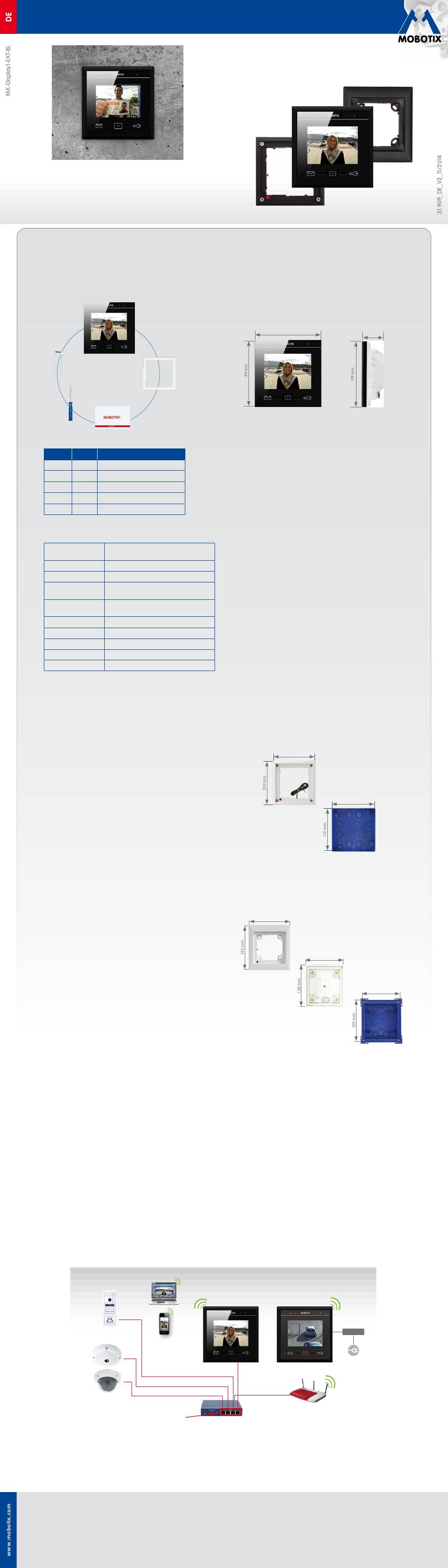

Mobotix MX-Display1-EXT-BL Schnellinstallation

MxDisplay
• IP-basierte Gegenstelle mit Touchscreen für MOBOTIX Türstationen
• Inklusive Video-Management-Software für MOBOTIX Systeme
• Zutrittskontrolle: Erstellen, Ändern und Sperren von RFID-Karten
• Integrierte WLAN-Access-Point- und Client-Funktion
• Wandbündige Unterputzmontage oder Aufputzmontage
• Passt in alle Rahmen der MOBOTIX Türstation
Das MxDisplay kann als Gegenstelle zu einer MOBOTIX IP-Video-Türstation, aber auch zum Einbinden und Bedienen zusätzlicher Kameras eingesetzt
werden, wobei die Anzahl auf maximal acht Videoquellen (Türstationen und Kameras) begrenzt ist. Bei der Verwendung als Gegenstelle stehen Funktionen
wie Live-Bild, Gegensprechen, Tür öffnen, Licht schalten, Mailbox abhören, Aufzeichnungen wiedergeben, RFID-Karten verwalten zur Verfügung. Außerdem
kann das MxDisplay zur Konfiguration des gesamten Türstations-/Kamera-Systems und als WLAN-Access-Point genutzt werden. Steht kein Netzwerkkabel
zur Verfügung, kann zur Anbindung an das Netzwerk auch der integrierte WLAN-Client verwendet werden.
Lieferumfang
1.1
1.5
1.4
Position Anzahl Bezeichnung
1.1 1 MxDisplay
1.2 1 Dichtung
1.3 1 RFID-Karte (Administrator)
1.4 1 Schraubendreher
1.5 1 Inbusschlüssel 2,5 mm
Technische Daten
Bedienungselemente
Touchscreen mit 3 Softtouch-Funktionstas-
ten (mehrfach belegt), 2 Status-LEDs
Schnittstellen
Ethernet, WLAN (Access Point, Client)
Displaygröße 3,5", Auflösung 320 x 240 Pixel (CIF)
Ausgänge
1 potenzialfreier Relais-Ausgang, 5–50 V,
1 A max.
Betriebsbedingungen
Innenbereich, Umgebungstemperatur
0 bis +40 °C
Stromversorgung
PoE oder 24–50 V DC
Leistungsaufnahme typ. 3,5 W
RFID
Mifare DESFire EV1
WLAN IEEE 802.11b/g/n, Band 2,4 GHz
Ethernet
PoE (IEEE 802.3af, Klasse 2)
Verfügbares Zubehör bei Verwendung des FlatMount Frame
Bei Verwendung des FlatMount Frame kann das MxDisplay in Unterputzmontage und in Hohlraum-Montage (also ohne das Unterputzgehäuse)
angebracht werden.
1. FlatMount Frame
Best-Nr.: MX-OPT-FlatMount-EXT-PW
Best-Nr.: MX-OPT-FlatMount-EXT-BL
2. Unterputzgehäuse
Best-Nr.: MX-OPT-FlatMount-Box-EXT-IN
Verfügbares Zubehör bei Verwendung des Modulrahmens (1er Rahmen)
Als Rahmen für die Montage des MxDisplay können Sie zwischen dem Modulrahmen oder dem FlatMount Frame wählen. Bei Verwendung des
Modulrahmens kann das MxDisplay sowohl in Auf- als auch in Unterputzmontage angebracht werden. Beachten Sie, dass die Platzverhältnisse
bei Aufputzmontage beengt sind.
1. Modulrahmen (1er)
Best-Nr.: MX-OPT-Frame-1-EXT-PW
Best-Nr.: MX-OPT-Frame-1-EXT-BL
2. Auf- und Unterputzgehäuse (1er)
• Aufputzgehäuse
Best-Nr.: MX-OPT-Box-1-EXT-ON-PW
Best-Nr.: MX-OPT-Box-1-EXT-ON-BL
• Unterputzgehäuse
Best-Nr.: MX-OPT-Box-1-EXT-IN
Netzwerk und Spannungsversorgung
Spannungsversorgung
Für die Spannungsversorgung des MxDisplay gibt es folgende Möglichkeiten:
• Versorgung über Ethernet-Verlegekabel der Kategorie 5 (Cat 5) und den PoE-Standard
• Verwendung einer externen Spannungsquelle (24 – 50 V DC), die per Zweidraht an das MxDisplay angeschlossen wird.
Bei Versorgung mit PoE ist auch gleichzeitig eine Anbindung an das Netzwerk gegeben. Dazu kann ein PoE-fähiger Switch oder ein MOBOTIX
NPA-PoE-Adapter verwendet werden. Für die Integration in ein bestehendes Netzwerk empfiehlt sich die Verwendung eines PoE-fähigen Switches
mit mehreren PoE-Ports – insbesondere wenn mehrere PoE-versorgte Endgeräte betrieben werden sollen.
Netzwerkanbindung
Für die Anbindung des MxDisplay an ein Netzwerk gibt es folgende Möglichkeiten:
• zusammen mit der Spannungsversorgung über PoE (s. oben)
• über Ethernet-Verlegekabel, aber ohne PoE-Spannungsversorgung
• über ein bestehendes WLAN-Netzwerk
Empfehlung
Die leitungsgebundene kombinierte Spannungsversorgung und Netzwerkanbindung über PoE stellt die einfachste und vor allem zuverlässigste
Anschlussmöglichkeit für das MxDisplay dar. Prinzipbedingt kann es bei der Verwendung von WLAN-Netzwerken immer wieder zu kurzzeitigen
Aussetzern kommen, weshalb die Netzwerkanbindung über WLAN für die Verwendung des MxDisplay als zuverlässige und hoch verfügbare
Türstations-Gegenstelle nicht empfohlen wird.
Installationsbeispiel mit zwei MxDisplay-Einheiten
Türstation(en)
Kameras
Das MxDisplay 1 ist über eine ausfallsichere PoE-Verbindung angeschlossen und dient selbst als Türstations-Gegenstelle sowie als WLAN-Access-
Point für weitere Gegenstellen (iPhone, iPad). Das MxDisplay 2 ist weiter entfernt, nutzt das vorhandene WLAN-Netzwerk des DSL-Routers und wird
vornehmlich als Video-Management-System zum Überwachen und Konfigurieren der installierten Kameras genutzt.
Innovationsschmiede - Made in Germany
Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der Netzwerk-Kamera-Technik; ihr dezentrales Konzept lässt hochauflö-
sende Videosysteme überhaupt erst rentabel werden.
MOBOTIX AG • Security-Vision-Systems • D-67722 Langmeil • Tel.: +49 6302 9816-0 • Fax: +49 6302 9816-190 • info@mobotix.com
1.2
1.3
(weiß, erst später verfügbar)
(schwarz)
(weiß)
(schwarz)
(weiß)
(schwarz)
PoE Einspeisung
Quick Install
MxDisplay: Gegenstelle für Türstationen
Abmessungen
Best-Nr.: MX-Display1-EXT-BL
99 mm
Wichtige Hinweise
• Das MxDisplay ist nur für den Einsatz mit den MOBOTIX-
Originalrahmen und Auf- bzw. Unterputzgehäusen
vorgesehen.
• Das MxDisplay darf nicht in metallische Materialien eingebaut
werden, da dies die RFID-Funktion beeinträchtigt und u. U.
den RFID-Chip zerstören kann.
• Elektrotechnische Installation: Elektrische Anlagen und
Betriebsmittel dürfen nur von einer Elektrofachkraft oder
unter Leitung und Aufsicht einer Elektrofachkraft den
elektrotechnischen Regeln entsprechend errichtet, geändert
und instandgehalten werden. Auf die richtige Verwendung
der elektrischen Anschlüsse ist zu achten.
• Netzwerksicherheit: MOBOTIX-Produkte bringen alle
notwendigen Konfigurationsmöglichkeiten für einen
datenschutzkonformen Betrieb in Ethernet-Netzwerken mit. Für
das systemübergreifende Datenschutzkonzept ist der Betreiber
verantwortlich. Die notwendigen Grundeinstellungen zur
Missbrauchsverhinderung können in der Software konfiguriert
werden und sind kennwortgeschützt. Ein unautorisierter
Fremdzugriff wird dadurch verhindert.
• Die Verwendung dieses Produkts in explosionsgefährdeten
Bereichen ist nicht zulässig.
• Die Installation dieses Produkts darf nur auf bzw. in geeigneten,
festen Materialien erfolgen, die eine stabile Montage der
verwendeten Befestigungselemente erlauben.
• Beachten Sie die zulässige Umgebungstemperatur von
0 bis +40 °C.
131 mm
MxDisplay 1
PoE Switch & Router
Security-Vision-Systems
37 mm
124 mm
112 mm
126 mm
MxDisplay 2
Netzteil
24 V DC
DSL-Router
117 mm
