MODEL:
SL2500/B
SL2500/C
CZE |

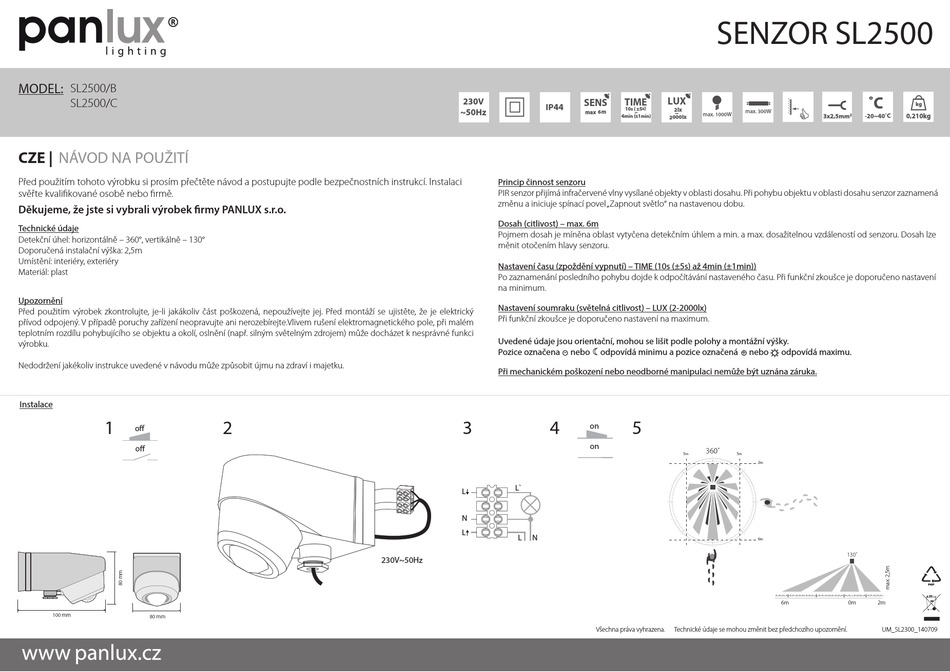

NÁVOD NA POUŽITÍ
Před použitím tohoto výrobku si prosím přečtěte návod a postupujte podle bezpečnostních instrukcí. Instalaci
svěřte kvalifikované osobě nebo firmě.
Děkujeme, že jste si vybrali výrobek firmy PANLUX s.r.o.
Technické údaje
Detekční úhel: horizontálně – 360°, vertikálně – 130°
Doporučená instalační výška: 2,5m
Umístění: interiéry, exteriéry
Materiál: plast
Upozornění
Před použitím výrobek zkontrolujte, je-li jakákoliv část poškozená, nepoužívejte jej. Před montáží se ujistěte, že je elektrický
přívod odpojený. V případě poruchy zařízení neopravujte ani nerozebírejte.Vlivem rušení elektromagnetického pole, při malém
teplotním rozdílu pohybujícího se objektu a okolí, oslnění (např. silným světelným zdrojem) může docházet k nesprávné funkci
výrobku.
Nedodržení jakékoliv instrukce uvedené v návodu může způsobit újmu na zdraví i majetku.
Instalace
1
100 mm
80 mm
2
230V~50Hz
230V
SENS
TIME
IP44
~50Hz
Princip činnost senzoru
PIR senzor přijímá infračervené vlny vysílané objekty v oblasti dosahu. Při pohybu objektu v oblasti dosahu senzor zaznamená
změnu a iniciuje spínací povel „Zapnout světlo" na nastavenou dobu.
Dosah (citlivost) – max. 6m
Pojmem dosah je míněna oblast vytyčena detekčním úhlem a min. a max. dosažitelnou vzdáleností od senzoru. Dosah lze
měnit otočením hlavy senzoru.
Nastavení času (zpoždění vypnutí) – TIME (10s (±5s) až 4min (±1min))
Po zaznamenání posledního pohybu dojde k odpočítávání nastaveného času. Při funkční zkoušce je doporučeno nastavení
na minimum.
Nastavení soumraku (světelná citlivost) – LUX (2-2000lx)
Při funkční zkoušce je doporučeno nastavení na maximum.
Uvedené údaje jsou orientační, mohou se lišit podle polohy a montážní výšky.
Pozice označena - nebo odpovídá minimu a pozice označená
Při mechanickém poškození nebo neodborné manipulaci nemůže být uznána záruka.
3
4
5
L`
L
N
L
L
N
Všechna práva vyhrazena.
SENZOR SL2500
LUX
max. 300W
max. 1000W
3x2,5mm
nebo
odpovídá maximu.
+
5m
5m
2m
6m
6m
Technické údaje se mohou změnit bez předchozího upozornění.
C
0,210kg
2
0m
2m
UM_SL2300_140709
