Montage Der Halteösen - Dorema Pagode Aufbauanleitung

BEVOR SIE CAMPEN GEHEN
Bei einem Gestänge mit fünf Dachstangen werden zwei zusätzliche Ösen
zwischen der mittleren und den Ösen in den Ecken platziert. Wenn Sie die
Flügelmutter wieder festziehen, klemmt die Quick Lock Öse fest um das Quick
Lock Profil.
Danach können Sie die Dachstangen des Gestänges auf einfache Weise in die
Quick Lock Ösen hängen. Beim Ausspannen der Dachstangen wird der flache Teil
der Quick Lock Öse automatisch gegen die Wohnwagenwand gedrückt. Gehen
Sie sicher, dass genügend Spannung herrscht, sodass Sie ein stabiles Ganzes
erhalten.
TIPP: Sobald Sie die ideale Position der Quick Lock Ösen
bestimmt haben, ist es praktisch, eine kleine Markierung am
Quick Lock Profil anzubringen.
Montage der Halteösen
Wenn Sie keinen Gebrauch von Quick Lock Ösen machen möchten, ist es not-
wendig, dass Ihr Wohnwagen über Halteösen verfügt. Wenn diese noch nicht
an Ihrem Wohnwagen montiert sind, können Sie die mitgelieferten Halteösen
verwenden und diese mit Hilfe der mitgelieferten Schrauben montieren. Um
Leckagen in der Wohnwagenwand zuvorzukommen, müssen Sie unter den Hal-
teösen ein Abdichtungsmittel (zum Beispiel Teroson Band) anbringen. Abhängig
vom Gestängetyp müssen drei oder vier Halteösen montiert werden.
Bevor sie die Halteösen befestigen, müssen Sie den Wohnwagen auf ebenem
Boden horizontal hinstellen. Anschließend die Halteösen, entsprechend der

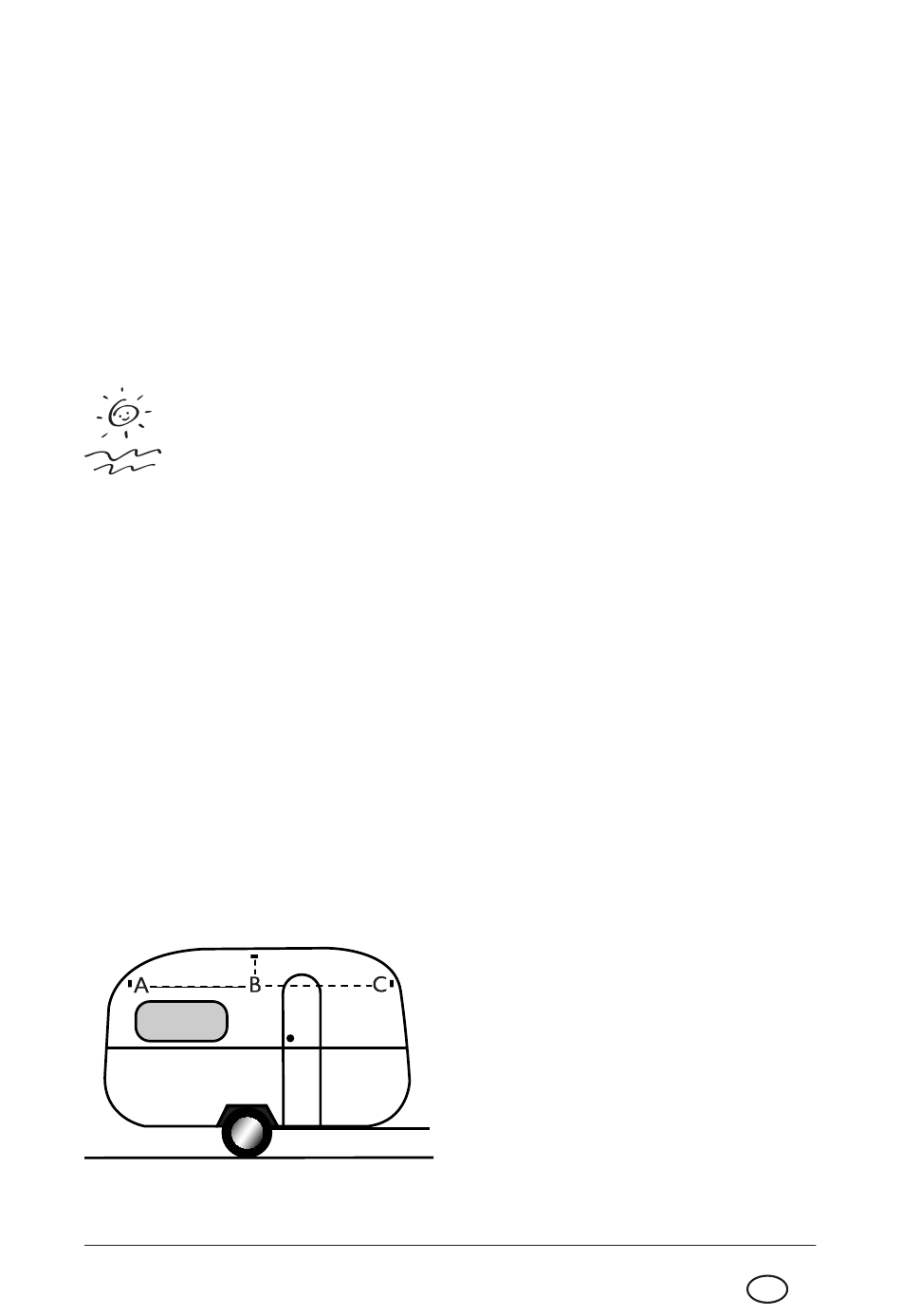

Zeichnung, weiter unten montieren. Die Seitenhöhe (Punkt A und C) liegt meis-
tens zwischen 200 und 220 cm. Platzieren Sie die mittlere Öse wie auf der Zeich-
nung dargestellt (über Punkt B).
6
Der Abstand A-B und B-C muss genau
gleich sein. Die Halteösen circa einen
Zentimeter von der Schiene entfernt
parallel anschrauben, sodass der Ha-
ken des Gestänges ohne Hindernis in
die Halteöse gehängt werden kann.
Die eventuellen zusätzlichen Halte-
ösen müssen dann mittig zwischen
A-B und B-C montiert werden.
D
