Dali 80705 Bedienungshinweise

DALI/Push-Dimm-Aktor
12/24 V DC, mehrfarbig, Konstantspannung

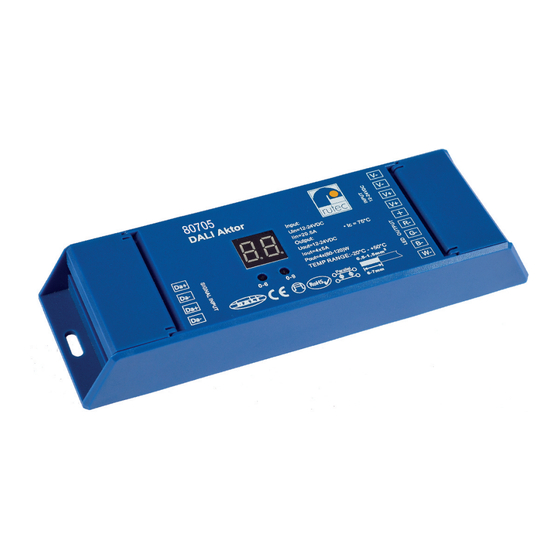

Der rutec DALI/Push-Dimm-Aktor 80705 verfügt über 4 Kanäle mit bis zu 4 verschiedenen Adressen für ein- bis
vierfarbige Steuerungen und ermöglicht eine digitale Farbmischung mit weichem Regelverhalten. Die DALI Adressen
sind sowohl manuell als auch automatisch adressierbar und per Digitalanzeige sichtbar. Der Aktor verfügt über die
Möglichkeit, über DALI (DT6) Signale oder auch 230 V AC „Push-Dimm" Impulsen über den Anschluss Da+(L'),
Da-(N) gesteuert zu werden. Die „Push-Dimm" Funktion ist nur für den einfarbigen Betrieb und kann nicht parallel
mit dem DALI Signal betrieben werden.
Technische Daten:
Artikel Nr. INPUT
80705 12/24 V DC
Produktabmessungen:
156.0
166.0
80705
OUTPUT
4 x 60/120 W
23.0

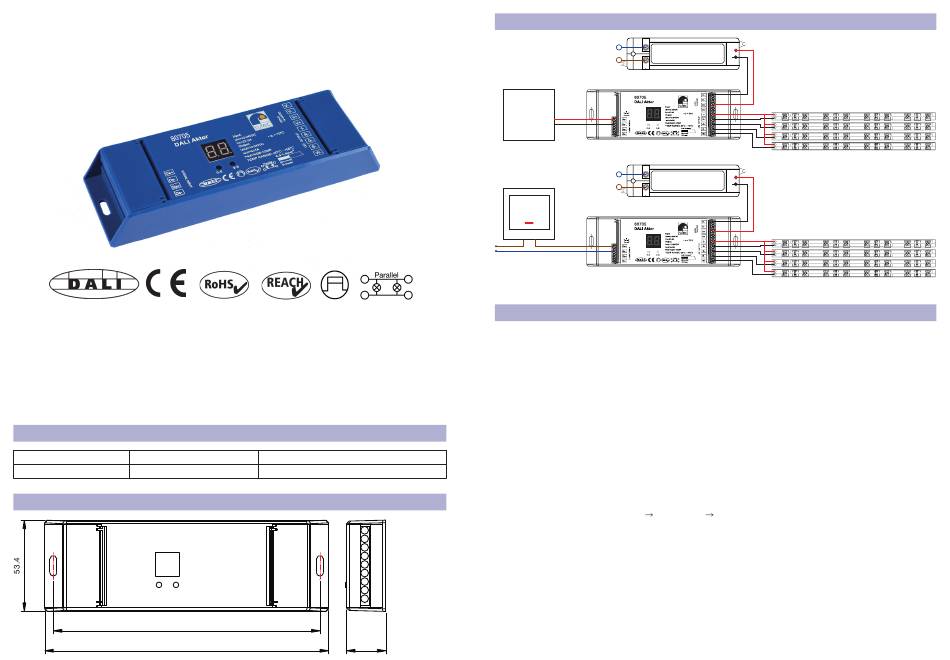

Verdrahtungsschema:
N
110V-230VAC
L
DALI
PUSH DIM
L Da+
N Da-
Master
N
110V-230VAC
L
AC PUSH
SWITCH
PUSH DIM
L Da+
N Da-
L
N
Bedienungshinweise:
Einstellung der DALI Adressen
1. manuelle Einstellung
Durch langes Drücken einer beliebigen Taste wird die Anzeige aufblinken, nun können Sie die Adresse manuell durch
kurzes Drücken der Tasten auswählen. Haben Sie die gewünschte Adresse eingegeben, so wird diese durch erneutes
langes Drücken einer beliebigen Taste bestätigt.
2. automatische Einstellung
Die DALI-Mastereinheit vergibt die Adressen automatisch. Die Funktion entnehmen Sie der Bedienungsanleitung des
Master-Controllers.
Hinweis: Sobald eine Adresse ausgewählt wurde, werden die Adressen für die übrigen 3 Kanäle automatisch vergeben.
Somit haben alle 4 Kanäle unterschiedliche Adressen.
3. Einstellen des Betriebsmodus
Durch langes Drücken beider Taster wird im Display die Anzahl der verwendeten EVG's dargestellt. Diese
können mit Hilfe von kurzen Tastenimpulsen des ersten Tasters von 1 A bis 4 A verändert werden und durch langes
Drücken bestätigt werden, z.B. 2A „x" R-, B-; „x+1"
4. Push-Dimm
Sobald die Klemmen Da+(L') und Da-(N) mit dem 230 V AC Taster angeschlossen wurden, ändert sich die Displayan-
zeige in PD welches für den Betriebsmodus „Push-Dimm" steht.
• Kurzes Tasten schaltet die Ausgänge Ein/Aus
• Langes Tasten dimmt das Lichtband auf den gewünschten Helligskeitwert ab.
• Erneutes langes Tasten dimmt das Lichtband wieder auf.
• Der Dimmbereich beträgt 1-100 %
Der „Push-Dimm" Modus verfügt über einen Memoryeffekt, sodass nach Kurzschluss oder Spannungsverlust/Span-
nungswiederkehr das Licht in den zuletzt bekannten Helligkeitswert zurückkehrt.
Netzgerät
12-24VDC
Netzgerät
12-24VDC
G-, W-
