Inhaltszusammenfassung für Ebinger EB 610 C-2

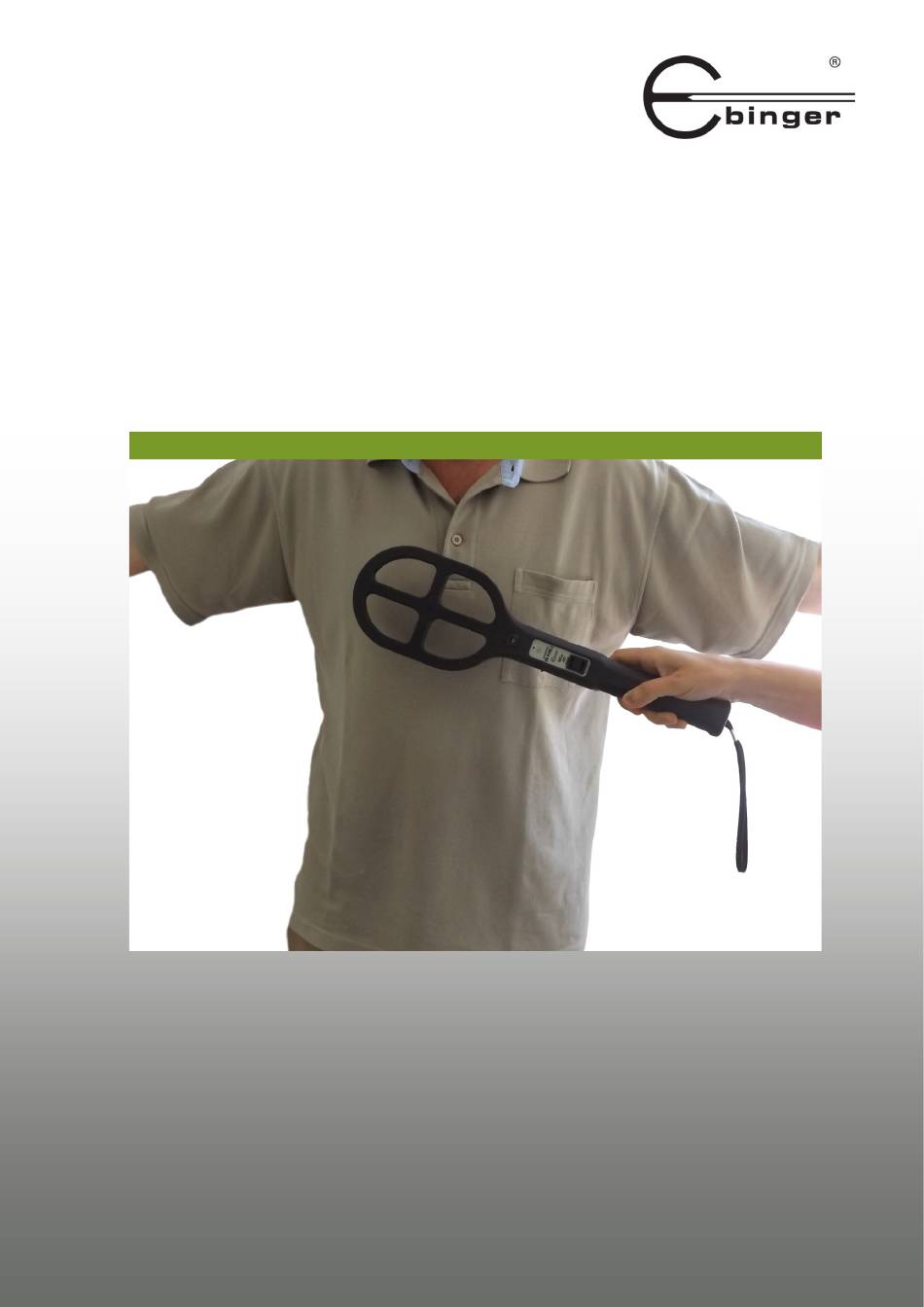

- Seite 1 Bedienungsanleitung EB 610 C-2 / EB 610 Z-2 Handsonde www.ebinger.org ________________________________________________________________________...
- Seite 3 Alle anderen verwendeten Warenzeichen sind Eigentum ihrer jeweils eingetragenen Besitzer. Technische Spezifikation Ebinger behält sich das Recht vor, Änderungen der technischen Spezifikationen jederzeit auch ohne Ankündigung vorzunehmen. Zeitpunkt und Umfang der Änderungen liegen im Ermessen des Herstellers. Im Rahmen einer ständigen Produktverbesserung sind sowohl geringfügige als auch wesentliche Änderungen möglich.
-
Seite 4: Inhaltsverzeichnis
Inhaltsangabe 1. Allgemeine Sicherheitshinweise .................. 5 1.1 Über diese Bedienungsanleitung ................. 5 1.2 Produktsicherheitshinweise .................. 6 1.2.1 Hinweise bei technischen Störungen ..............6 1.2.2 Hinweise für Geräte mit akustischen Signalgebern .......... 6 1.2.3 Hinweise für Geräte mit Batterie- oder Akkubetrieb ..........6 1.2.4 Hinweise für die Reinigung des Gerätes ............ -
Seite 5: Allgemeine Sicherheitshinweise
Betrieb nehmen und mit dem Gerät arbeiten! Folgen Sie den Anweisungen des Handbuches für alle Arbeitsschritte mit diesem Gerät. EBINGER und EBINGER-Vertretungen übernehmen keine Haftung für Schäden, die sich aus Handlungen oder Tätigkeiten ergeben, die nicht im Handbuch beschrieben wurden ... -
Seite 6: Produktsicherheitshinweise
WARNUNG – Verwenden Sie beschädigte Anschlusskabel oder –elemente nicht weiter, da die Gefahr eines elektrischen Schlages besteht! Ersetzen Sie defekte oder fehlende Teile nur durch originale EBINGER – Ersatzteile, da sonst die Gefahr von Kurzschlüssen, Überlastungen, Verpolungen und Stromschlägen besteht. -
Seite 7: Hinweise Für Die Reinigung Des Gerätes
EB 610 C-2 ________________________________________________________________________ Vorsicht – Beachten Sie die folgenden Vorsichtsmaßnahmen, um Schäden am Gerät zu vermeiden: Entfernen Sie bei Lagerung oder längerem Nichtgebrauch des Gerätes Batterien bzw. Akkus aus dem Gerät Durch Tiefentladung des Akkus entstandene Schäden können nicht als Garantieanspruch geltend gemacht werden Überprüfen Sie vor dem Aufladen von Akkus, ob die Spannungs- und... -
Seite 8: Produktbeschreibung

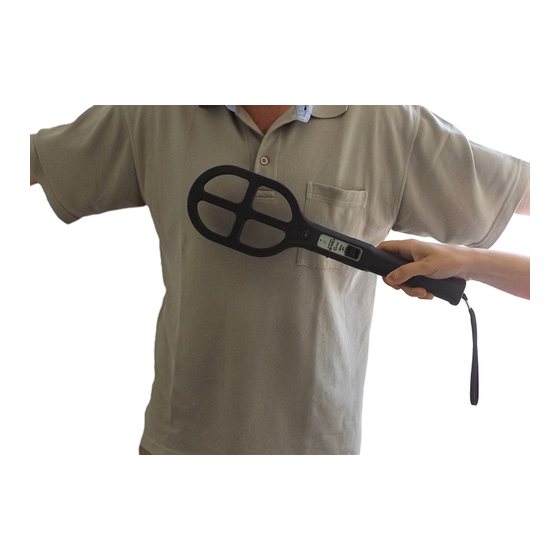

EB 610 C-2 ________________________________________________________________________ Produktbeschreibung Dieses Kapitel informiert Sie über die wesentlichen Eigenschaften der EB 610 C-2. 2.1 Allgemeines Die Kleeblatt-Handsonde arbeitet nach dem EB-Dämpfungsprinzip. Die Suchspule ist dabei Bestandteil eines Oszillatorschwingkreises, der ein schwaches, niederfrequentes Wechselfeld aussendet. Metallteile, die in den Wirkungsbereich der Suchspule gelangen, bewirken durch Wirbelstromeffekte einen Energieentzug, der die Schwingungsamplitude reduziert. -
Seite 9: Gerätekomponenten
EB 610 C-2 ________________________________________________________________________ Gerätekomponenten Dieses Kapitel informiert Sie über die Komponenten der EB 610 C-2. 3.1 Komponenten Die EB 610 C-2 besteht aus folgenden Komponenten: Abb. 1: Komponenten 1. Handsonde 2. Trockenbatterie 3. -
Seite 10: Identifikation
EB 610 C-2 ________________________________________________________________________ Identifikation Das Suchgerät weist Aufkleber mit Angabe von Typ und Seriennummer an unten aufgezeigter Stelle auf. 1 Bedienfeld und Suchelektronik 2 Batteriefach 3 Kurzbedienungsanleitung 4 Seriennummer 5 Empfindlichkeitseinsteller Abb. 2: Detektortyp und Seriennummer... -
Seite 11: Zusammenbau
EB 610 C-2 ________________________________________________________________________ Zusammenbau 4.1 Aufbau Das Gehäuse der Kleeblatt-Handsonde, eine Schalenbauweise, besteht aus einem hochfesten, glasballgefüllten Polyamid. Sonde und Handgriff bilden eine Einheit. Das Bedienfeld und die Kurzbedienungsanleitung mit Typennummer sind versenkt im Griffteil angeordnet. Im Griff selbst befindet sich die Suchelektronik und das Batteriefach. -
Seite 12: Inbetriebnahme
EB 610 C-2 ________________________________________________________________________ 5. Inbetriebnahme Dieses Kapitel informiert Sie über den Zusammenbau und Einsatz der EB 610 C-2. 5.1 Praktischer Einsatz Die Handsonde ist leicht zu handhaben und griffig in der Form. Der Wippschalter verfügt über 3 Positionen und liegt beim Zugreifen in direkter Fingerposition. In der Mittenposition ist das Gerät ausgeschaltet. -
Seite 13: Pflege Und Lagerung
EB 610 C-2 ________________________________________________________________________ 6. Pflege und Lagerung Instandhaltung Folgende Hinweise dienen der Eingrenzung von Fehlern, die nach langem Einsatz oder unsachgemäßem Gebrauch auftreten können. 1. Keine Funktion: Batterie entladen oder Einschalter defekt 2. Kein Tonsignal, aber grüne LED in Funktion: Signalgeber defekt 3. -
Seite 14: Technische Daten
EB 610 C-2 ________________________________________________________________________ 7. Technische Daten Stromversorgung Batterie 9 V E-Block (6 LR) oder Akku Ni-MH Betriebszeit* Batterie ca. 40 h, Akku ca. 20 h (Tonanzeige) Batterie ca. 35 h, Akku ca. 15 h (Vibrationsanzeige) Maße Gesamtlänge ca. 400 mm Elektronikgehäuse... -
Seite 15: Sicherheit Und Qualitätsstandard
EB 610 C-2 ________________________________________________________________________ 8. Sicherheit und Qualitätsstandard Die Produktion der Kleeblatt-Handsonde erfolgt unter dem Qualitätsstandard DIN EN ISO 9001. Sie entspricht dem Sicherheitsstandard der Grenzwerte nach DIN VDE 08448 Teil 4, die durch das schwache Wechselfeld sicher unterschritten werden. Sie... - Seite 16 GmbH, Köln. Urheberrechte, Designrechte und Markenrechte: Dokumente, Software und Designs der EBINGER Prüf- und Ortungstechnik GmbH dürfen weder ganz noch in Teilen reproduziert, kopiert oder veröffentlicht werden, sofern keine schriftliche Genehmigung der EBINGER Prüf- und Ortungstechnik GmbH vorliegt. Fotos: EB-Archiv, UWEX®, UPEX®, TREX®, EBEX®, EPAD®, EPAS®,...
