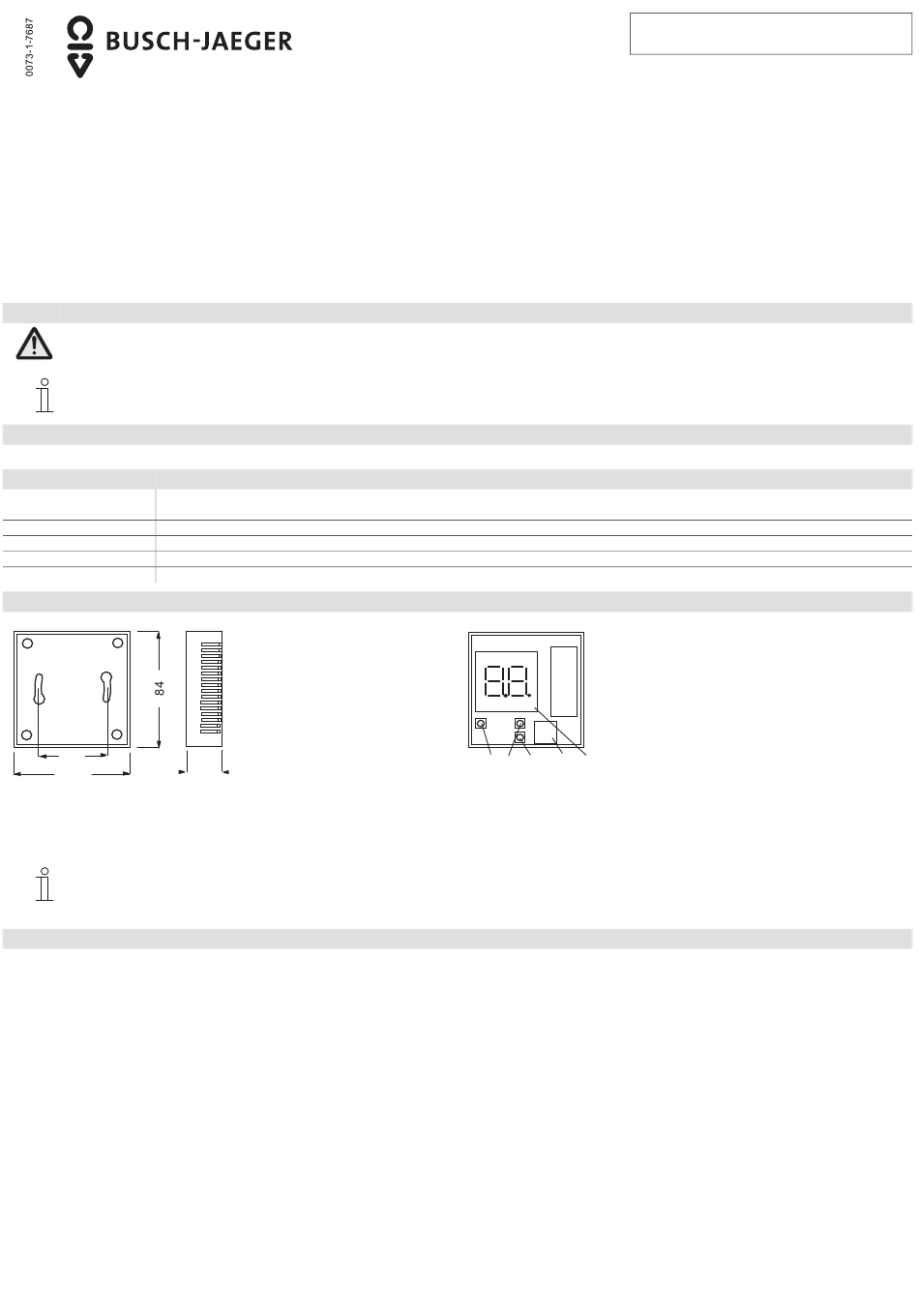

Busch-Jaeger TP-RF 6770 Betriebsanleitung

WaveLINE-Medienkonverter
TP-RF 6770
Pos: 1 /Mehrsprachig -- 35x28/35/Art und Sprache der Doku/Montage_und_Betriebsanleitung/Montage_und_Betriebsanleitung ger @ 0\mod88_1.doc @ 1291 @ @ 1
Montage- und Betriebsanleitung
GER
Sorgfältig lesen und aufbewahren
Pos: 2 /Mehrsprachig -- 35x28/35/Sicherheitshinweise/Sicherheitshinweise 230V/Sicherheitshinweise 230V ger @ 0\mod6_1.doc @ 915 @ @ 1
Sicherheitshinweise
Arbeiten am 230 V Netz dürfen nur von Fachpersonal ausgeführt werden! Vor Montage, Demontage Netzspannung freischalten!
Durch Nichtbeachtung von Installations- und Bedienungshinweisen können Brand und andere Gefahren entstehen!
Pos: 3 /Mehrsprachig -- 35x28/35/Inhalt/xx_Waechter/6770/6770_ger @ 18\mod_1304415906926_1.doc @ 105166 @ @ 1
Ausführliche Bedienungsanleitung / Handbuch siehe: www.BUSCH-JAEGER.de – Fachinformationen
Verwendung
Der WaveLINE-Medienkonverter ist eine Schnittstelle zwischen WaveLINE (KNX Funk) und KNX Twisted-Pair-Geräten.
Technische Daten
Kanäle: 24
Max. 24 Sensoren pro Kanal
Nennspannung: 24 V DC ± 5 V
Reichweite: max. 100 m (Freigelände)
Schutzart: IP 20
Umgebungstemperatur: - 5° C – + 45° C
Montage / Anschluss
Abb. 1
60
84
Befestigung über 2 Schrauben 6 mm Ø
Bei der Auswahl des Montageortes ist die Reichweite der Funksensoren, die mit dem Medienkonverter verbunden werden sollen, zu berücksichtigen.
Hierbei sind abschirmende Objekte (Metall) sowie andere Funkgeräte in der Nähe des Medienkonverters zu vermeiden.
Inbetriebnahme
– Das Gerät wird über die in Abb. 2 (4) gezeigte Busklemme mit dem KNX-Bus verbunden.
– Vor dem Anlernen von Funkteilnehmern muss der Medienkonverter mit Hilfe der Softwareapplikation (ETS 3.0 und 4.0) konfiguriert werden. Über diese können dann verschiedene
Funktionen realisiert werden.
(Zur detaillierten Parameterbeschreibung siehe das Handbuch).
– Der Medienkonverter hat die physikalische Adresse 15.15.255. Werksseitig sind keine Gruppenadressen und Verbindungen zu Funksensoren programmiert.
– Zur Programmierung der physikalischen Adresse über die Software ETS muss die Taste Abb. 2 (3) gedrückt werden. Bei aktivem Programmiermodus leuchtet die rote LED auf. Diese
erlischt, wenn das Gerät die Adresse erfolgreich erhalten hat.
– Anschließend können die Gruppenadressen und die Parametereinstellungen durch die ETS programmiert werden.
– Kurzer Tastendruck Abb. 2 (1) startet die Displayanzeige. Erneuter Tastendruck wechselt den Kanal.
– Langer Tastendruck Abb. 2 (1) lernt Funkteilnehmer an. Hierzu ist der Funkteilnehmer in den Programmiermodus zu versetzen (siehe Bedienungsanleitung des Funkteilnehmers).
– Kurzer Tastendruck Abb. 2 (2) bricht einen laufenden Verknüpfungsvorgang ab oder beendet die Displayanzeige.
– Langer Tastendruck Abb. 2 (2) löscht einen einzelnen Funkteilnehmer aus der Kanalzuordnung. Hierzu ist der Funkteilnehmer in den Programmiermodus oder den Löschmodus zu versetzen
(siehe Bedienungsanleitung des Funkteilnehmers).
– Langer Tastendruck Abb. 2 (1+2) löscht alle angelernten Sensoren aus der Kanalzuordnung des ausgewählten Kanals (Aktorverknüpfungen sind im Aktor zu löschen).
– Im Display Abb. 2 (5) wird abwechselnd die aktuelle Kanalnummer und deren Konfiguration (S= Sensor, A= Aktor) angezeigt.
36
Abb. 2
+
-
4 5
1 2 3
1 = Activ./Add
2= Exit/Del
3= KNX Prog
4= KNX-Bus
5= LCD
0073-1-7687
.0 .2012
