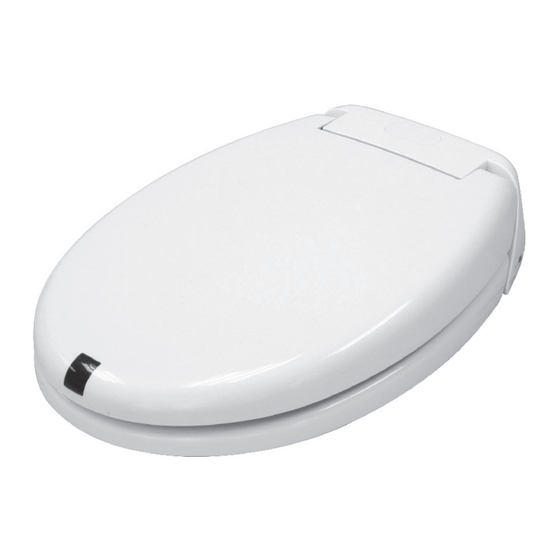

infactory NC-2741 Bedienungsanleitung

Automatischer wc-sitz
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
AUTOMATISCHER WC-SITZ
D
Bedienungsanleitung
NC-2741-675

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für infactory NC-2741

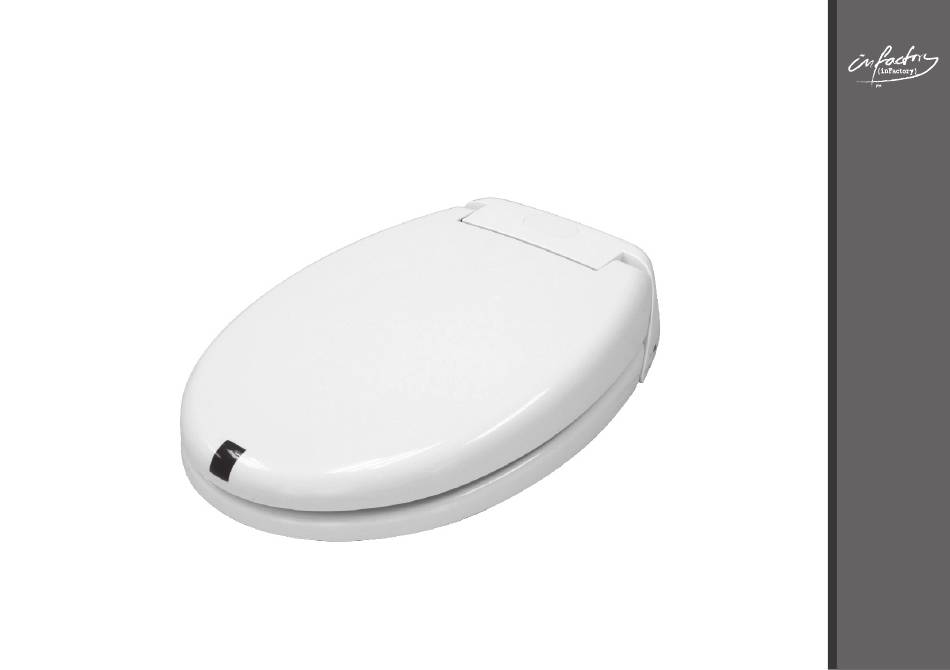

  • Seite 1 AUTOMATISCHER WC-SITZ Bedienungsanleitung NC-2741-675...

  • Seite 4: Inhaltsverzeichnis

    INHALT Ihr neuer WC-Sitz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Lieferumfang .

  • Seite 5: Ihr Neuer Wc-Sitz

    IHR NEUER WC-SITZ Sehr geehrte Kundin, sehr geehrter Kunde, Lieferumfang • WC-Sitz vielen Dank für den Kauf dieses automatischen WC-Sitzes . Der automatische WC-Sitz reagiert auf WC-Sitz Bewegungen, so dass Sie per Handbewegung Akku den WC-Deckel und die WC-Brille hoch- und Ladegerät herunterklappen können .

  • Seite 6: Wichtige Hinweise Zu Beginn

    Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit . Achtung Hiermit erklärt PEARL . G mbH, dass sich das Produkt Verletzungsgefahr! NC-2741-675 in Übereinstimmung mit der RoHS- • Öffnen Sie die elektronischen Komponenten Richtlinie 2011/65/EU, der EMV-Richtlinie 2014/30/ des Geräts niemals eigenmächtig . Führen Sie...

  • Seite 7: Produktdetails

    PRODUKTDETAILS HINWEIS: Die Sensoren des WC-Sitzes sind lichtempfindlich. Bei sehr starker Beleuchtung Vorderer Sensor oder direktem Lichteinfall kann es zu Akku Beeinträchtigungen der Funktion kommen. WC-Deckel Nutzer-Sensor Nutzer-Bewegungssensor WC-Sitz Ladeanschluss Justierrädchen für die Sensorreichweite...

  • Seite 8: Montage

    MONTAGE Montage − Schritt für Schritt Entfernen Sie zunächst Ihren alten WC-Sitz vom Übersicht WC . Bevor Sie den WC-Sitz verwenden können, müssen Sie ihn zuerst an Ihrem WC anbringen . Die folgenden Bilder geben Ihnen einen Überblick über die Montage .
  • Seite 9 Platzieren Sie die Anbringung auf des WCs und Drücken Sie die Schraubenmuttern in richten Sie sie korrekt aus . Die Öffnung, in die der die Spreizkappen . Nutzen Sie die beiden WC-Sitz geschoben wird, muss zur Vorderseite großen Spreizkappen, wenn Sie die großen des WCs zeigen .
  • Seite 10 Schieben Sie eine Schraube von oben durch die Unterlegscheiben und die Justierhalterungen in die Montageöffnung des WCs . Schieben Sie die Fixierklammern von unten in die Montageöffnung des WCs, bis Sie die 10 . Ziehen Sie die Schraube ein wenig an . Die Schraube durch die Fixierklammern in die Spreizkappen spreizen die Fixierklammern und Schraubenmutter schieben können .

  • Seite 11: Entfernen Des Wc-Sitzes

    Entfernen des WC-Sitzes 13 . Schieben Sie den automatischen WC-Sitz auf die Anbringung . Drücken und halten Sie die graue Entriegelung an der Seite des WC-Sitzes . Ziehen Sie den WC-Sitz von der Anbringung ab . 14 . Nach der Montage sollte der WC-Sitz korrekt zum WC ausgerichtet sein .

  • Seite 12: Verwendung

    VERWENDUNG • Akku am WC-Sitz laden Akku laden Das Getriebe des WC-Sitzes wird über einen Akku betrieben . Falls es nicht mehr richtig funktioniert oder die Öffnungsgeschwindigkeit nachlässt, müssen Sie den Akku aufladen . Eine vollständige Ladung dauert ca . 8 Stunden . HINWEIS: Laden Sie den Akku vor der ersten Verwendung ungefähr 24 Stunden auf, um die volle...

  • Seite 13: Ein- Und Ausschalten

    • Akku separat laden Ein- und Ausschalten Drehen Sie das Justierrädchen an der Seite des WC-Sitzes ein Stück nach rechts, um den WC-Sitz einzuschalten . Drehen Sie es ganz nach links, um ihn auszuschalten . Sensor-Reichweite einstellen Falls Sie keine Steckdose in der Nähe haben, können Sie den Akku entnehmen und separat laden .

  • Seite 14: Nutzung

    Nutzung Sitz und Deckel klappen automatisch herunter, wenn der Nutzer- und Bewegungssensor für 30 Sekunden weder einen Nutzer noch eine Bewegung registrieren . Wenn nur der Deckel geöffnet ist, schließt dieser sich schon nach 15 Sekunden, falls kein Nutzer und keine Bewegung registriert wird .
  • Seite 16 Kundenservice: 07631 / 360 – 350 Importiert von: PEARL . G mbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV2 – 14 .03 .2017 – EB/MG//BS/TH//SK...
  • Seite 17 ABATTANT WC AUTOMATIQUE Mode d‘emploi NC-2741-675...
  • Seite 19 Table des matières Contenu ........4 Consignes préalables .

  • Seite 20: Contenu

    Chère cliente, cher client, Contenu Nous vous remercions d‘avoir choisi cet article. • Abattant WC Cet abattant WC réagit aux mouvements et vous Abattant WC permet de soulever et de rabattre l‘abattant et la Batterie lunette d‘un simple geste. L‘abattant se rabat même Chargeur automatiquement lorsqu‘il n‘est pas utilisé.

  • Seite 21: Consignes Préalables

    CONSIGNES PRÉALABLES • Aucune garantie ne pourra être appliquée en cas de mauvaise utilisation. • Le fabricant décline toute responsabilité en cas Consignes de sécurité de dégâts matériels ou dommages (physiques ou • Ce mode d‘emploi vous permet de vous moraux) dus à...

  • Seite 22: Déclaration De Conformité

    Déclaration de conformité La société PEARL.GmbH déclare ce produit NC- 2741 conforme aux directives actuelles suivantes du Parlement Européen : 2011/65/UE, relative à la limitation de l‘utilisation de certaines substances dangereuses dans les équipements électriques et électroniques, 2014/30/UE, concernant la compatibilité...

  • Seite 23: Description Du Produit

    DESCRIPTION DU PRODUIT NOTE : Les capteurs de l‘abattant WC sont très sensibles.En cas de forte luminosité ou de Capteur avant rayonnement direct, le fonctionnement peut Abattant en être perturbé. Capteur de présence de l‘utilisateur Détecteur de mouvement Lunette Batterie Port de chargement Molette de réglage de la portée du capteur...

  • Seite 24: Montage

    MONTAGE Montage étape par étape Retirez d‘abord l‘ancien abattant de votre Vue d‘ensemble cuvette. Avant de pouvoir utiliser l‘abattant WC vous devez préalablement le monter sur une cuvette de WC. Les images suivantes vous donnent un aperçu du montage. Vous trouverez dans les pages suivantes les instructions de montage étape par étape.
  • Seite 25 Placez le support de montage sur la cuvette et Placez les écrous dans les capuchons. Utilisez alignez-le bien. Le logement, dans lequel va être les grands capuchons, si vous utilisez les grands inséré l‘abattant, doit être orienté vers l‘avant de tubes de xation, et utilisez les petits capuchons la cuvette.
  • Seite 26 Insérez une vis par au-dessus à travers les rondelles et les pièces d‘ajustements dans l‘ori ce de montage de la cuvette. Insérez le tube de xation par en-dessous dans l’ori ce de montage de la cuvette, jusqu‘à pouvoir insérer la vis dans le tube de xation et 10.

  • Seite 27: Retirer L'abattant Wc

    Retirer l‘abattant WC 13. Insérez l‘abattant automatique sur le support de montage. Appuyez sur le bouton de déverrouillage situé sur le côté de l‘abattant automatique et maintenez-le enfoncé. Retirez l‘abattant du support de montage. 14. Après le montage, l‘abattant doit être correctement aligné...

  • Seite 28: Utilisation

    UTILISATION • Recharger la batterie sur l‘abattant Charger la batterie L‘abattant WC est alimenté par une batterie. Si l‘abattant ne fonctionne plus, ou si la vitesse d‘ouverture faiblit, vous devez recharger la batterie. Un chargement complet dure environ 8 heures. NOTE : Rechargez la batterie de l‘abattant pendant environ 24 heures avant la première utilisation...

  • Seite 29: Allumer Et Éteindre

    • Recharger la batterie séparément Allumer et éteindre Tournez la molette d‘ajustement située sur le côté de l‘abattant d‘un cran vers la droite pour allumer l‘abattant. Tournez-la entièrement vers le gauche pour l‘éteindre. Régler la portée du capteur Si aucun prise électrique n‘est disponible à Utilisez la molette d‘ajustement sur le côté...

  • Seite 30: Utilisation

    Utilisation L‘abattant et la lunette se rabattent automatiquement, lorsque le capteur et le détecteur n‘enregistrent ni mouvement, ni la présence d‘un utilisateur pendant 30 secondes. Lorsque seul l’abattant est ouvert, celui-ci se rabat après 15 secondes si aucun mouvement et aucun utilisateur n’ont été...

  • Seite 31: Caractéristiques Techniques

    CARACTÉRISTIQUES TECHNIQUES Portée du capteur avant 10 à 15 cm (abattant fermé) Portée capteur avant 5 à 10 cm (abattant ouvert) Portée du capteur de présence réglable de l‘utilisateur (45 à 100 cm) Portée du détecteur de angle de détection mouvement de 120°...
  • Seite 32 Importé par : Pearl | 6 rue de la Scheer | F-67600 Sélestat Service commercial : 0033 (0) 3 88 58 02 02 © REV2 – 14.03.2017 - EB/MG//BS/TH//SK...
