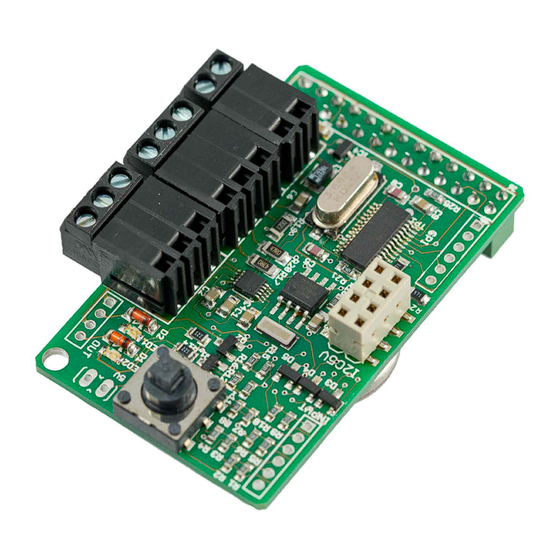

amescon RasPiComm Benutzerhandbuch
Erweiterungsplatine für den raspberry pi einplatinencomputer
Inhaltsverzeichnis
Erweiterungsplatine für den Raspberry Pi Einplatinencomputer
Die wichtigsten Features auf einem Blick
•
RS-485 - Für Schrittmotorensteuerungen u.v.m.
•
RS-232 - Kommunikation mit dem Computer, Modem oder anderen Geräten mit seriellem
Anschluss
•
I2C Verbindung - für Sensoren oder Displays
•
Echtzeituhr mit Batterie
•
5-Wege-Joystick
•
Kompakt und direkt aufzustecken - keine unnötigen Kabel oder erhöhter Platzverbrauch
•
Treiber-Support und Quellcode für Beispiel-Applikationen
•
Fertig zusammengebaut und inklusive Backup-Batterie! Einfach auf das Raspberry Pi
aufstecken!
Benutzerhandbuch
Inhaltsverzeichnis
Inhaltszusammenfassung für amescon RasPiComm
- Seite 1 Benutzerhandbuch Erweiterungsplatine für den Raspberry Pi Einplatinencomputer Die wichtigsten Features auf einem Blick • RS-485 - Für Schrittmotorensteuerungen u.v.m. • RS-232 - Kommunikation mit dem Computer, Modem oder anderen Geräten mit seriellem Anschluss • I2C Verbindung - für Sensoren oder Displays •...
-
Seite 2: Inhaltsverzeichnis
Erstmalige Installation ........................4 3.1. Wahl der Linux-Distribution ....................4 3.2. Revisionsnummer des Raspberry Pi's feststellen ..............4 3.3. Raspicomm Setup ........................5 3.4. Parameter des Setup-Skripts ....................5 Verwendung der Funktionen des Raspicomms ................6 4.1. RS-485 Port ..........................6 4.2. -
Seite 3: Technische Zeichnung
Benutzerhandbuch 2. Technische Zeichnung amescon... -
Seite 4: Erstmalige Installation
Für spätere Konfiguration kann der folgende Befehl verwendet werden: raspi-config 3.2. Revisionsnummer des Raspberry Pi's feststellen Revision 1 sieht wie folgt aus: Raspberry Pi rev1 (Bildquelle: wikimedia.org) Revision 2: ist am Montageloch in der rechten oberen Ecke zu erkennen: Raspberry Pi rev2 (Bildquelle: raspberrypi.org) amescon... -
Seite 5: Raspicomm Setup
über den Hilfe-Parameter: ./rpc_setup.sh /? ./rpc_setup.sh --h ./rpc_setup.sh --help Die Hilfe-Funktion des Skripts kann ohne Root-Zugriff verwendet werden, die meisten anderen Parameter benötigen jedoch Rootrechte. Zum Beispiel: sudo ./rpc.setup.sh --remove-autostart deinstalliert die beim Systemstart automatisch ausgeführten Skripts des Raspicomm. amescon... -
Seite 6: Verwendung Der Funktionen Des Raspicomms
23 = untere Seite (beim Netzstecker) • 24 = linke Seite (beim Audio-Ausgang) • 25 = obere Seite (beim USB-Eingang) Der Joystick ist ähnlich wie die serielle Schnittstelle über Standard Linux Libraries verwendbar. Beispiel für C bzw. C++: int fd = open("/sys/class/gpio/gpio22/value", O_RDONLY); ... amescon... -
Seite 7: Outputs (Leds)
F.A.Q: Antworten auf die häufigsten Fragen und weitere Informationen zum Raspicomm. • Amescon Github: Open-Source Beispielapplikationen. Runterladen, ausprobieren, und nach Herzenslust verändern. • Raspicomm Support Forum: Noch Fragen zum Raspicomm offen? Hier ist der richtige Ort um sie zu stellen! • Online-Version der Installationsanleitung amescon...
