VisorTech PX-1304-675 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses PIR-Bewegungssensors, der Ihre
Alarmanlage mit der Artikelnummer PX-1297 sinnvoll ergänzt.
Bitte lesen Sie diese Bedienungsanleitung und beachten Sie die hier
aufgeführten Hinweise und Tipps, damit Sie den PIR-Bewegungssensor
zusammen mit der Alarmanlage optimal verwenden können. Bitte lesen
Sie auch die Bedienungsanleitung der Alarmanlage für Hinweise zum
Verbinden von Alarmanlage und externen Geräten.

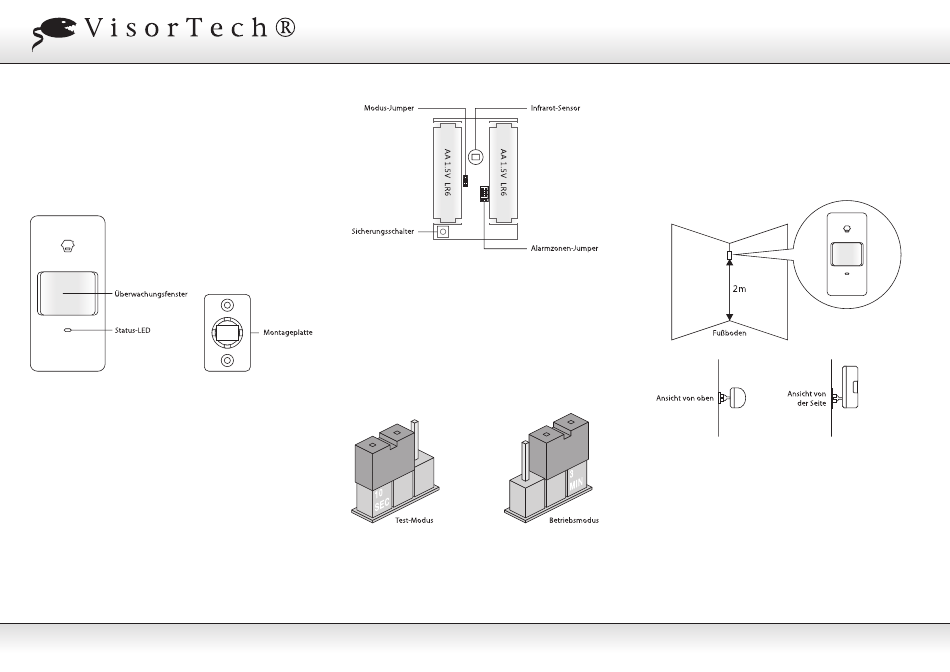

Produktdetails
Bedeutung der Status-LED
• Blinkt dreimal – Bewegung wurde erkannt
• Blinkt zehnmal – Batterien sind leer, bitte austauschen
PIR-Bewegungssensor
für XMD-110/-3200.pro/-4800.pro
Platine
Infrarot-Sensor: Der Sensor registriert die Infrarot-Strahlen, die vom
menschlichen Körper in Bewegung ausgesendet werden. Berühren Sie
nicht die Oberfläche und halten Sie den Sensor immer sauber.
Sicherungsschalter: Wenn das Gehäuse im Betriebsmodus geöffnet
wird, löst der Sicherungsschalter ein Alarmsignal aus.
Inbetriebnahme
Öffnen Sie das Gehäuse und entfernen Sie den Kontaktunterbrecher, um
die Batterien zu aktivieren. Nach einer Minute Selbst-Test geht der PIR-
Bewegungssensor in den Voreinstellungsmodus.
Modus-Einstellung
Test-Modus: Nach dem Selbst-Test geht das Gerät in den Test-Modus
und überwacht die Umgebung im Abstand von 10 Sekunden.
Betriebsmodus: 3 Minuten nach dem Test-Modus blinkt die Status-
LED zweimal und das Gerät geht in den Betriebsmodus. Nun wird die
Umgebung im Abstand von 3 Minuten überwacht.
Bedienungsanleitung Seite-1
Hinweise zur Montage
Montieren Sie den PIR-Bewegungssensor nicht in der Nähe von Fenstern,
Klimaanlagen, Heizung, Kühlschrank, Ofen oder an Orten an, wo er
direktem Sonnenlicht ausgesetzt ist. Vermeiden Sie auch Orte, an denen
sich die Temperatur schnell ändert oder an denen ein starker Luftzug
herrscht.
Wenn zwei PIR-Bewegungssensoren im selben Überwachungsbereich
eingesetzt werden, richten Sie die Sensoren so aus, dass Interferenzen
und Fehlalarm vermieden werden.
Befestigen Sie die Montageplatte mit Schrauben an der Wand und
setzen Sie den PIR-Bewegungssensor zusammen. Es wird empfohlen,
den Sensor in einer Höhe von 2 Metern über dem Fußboden zu
montieren.
Der Bewegungssensor reagiert besser auf vorbeiführende Bewegungen
als auf vertikale Bewegungen. Montieren Sie ihn deshalb so, dass der
Überwachungsbereich die Laufrichtung gut abdeckt.
Test
Schalten Sie den PIR-Bewegungssensor nach der Montage ein. Nach
einer Minute Selbst-Test können Sie den Sensor testen und in den
Überwachungsbereich laufen. Beobachten Sie dabei die Status-LED. Sie
müsste dreimal blinken und damit melden, dass eine Bewegung erkannt
wurde.
Richten Sie das Gerät gegebenenfalls neu aus, damit der Sensor den von
PX-1304-675
