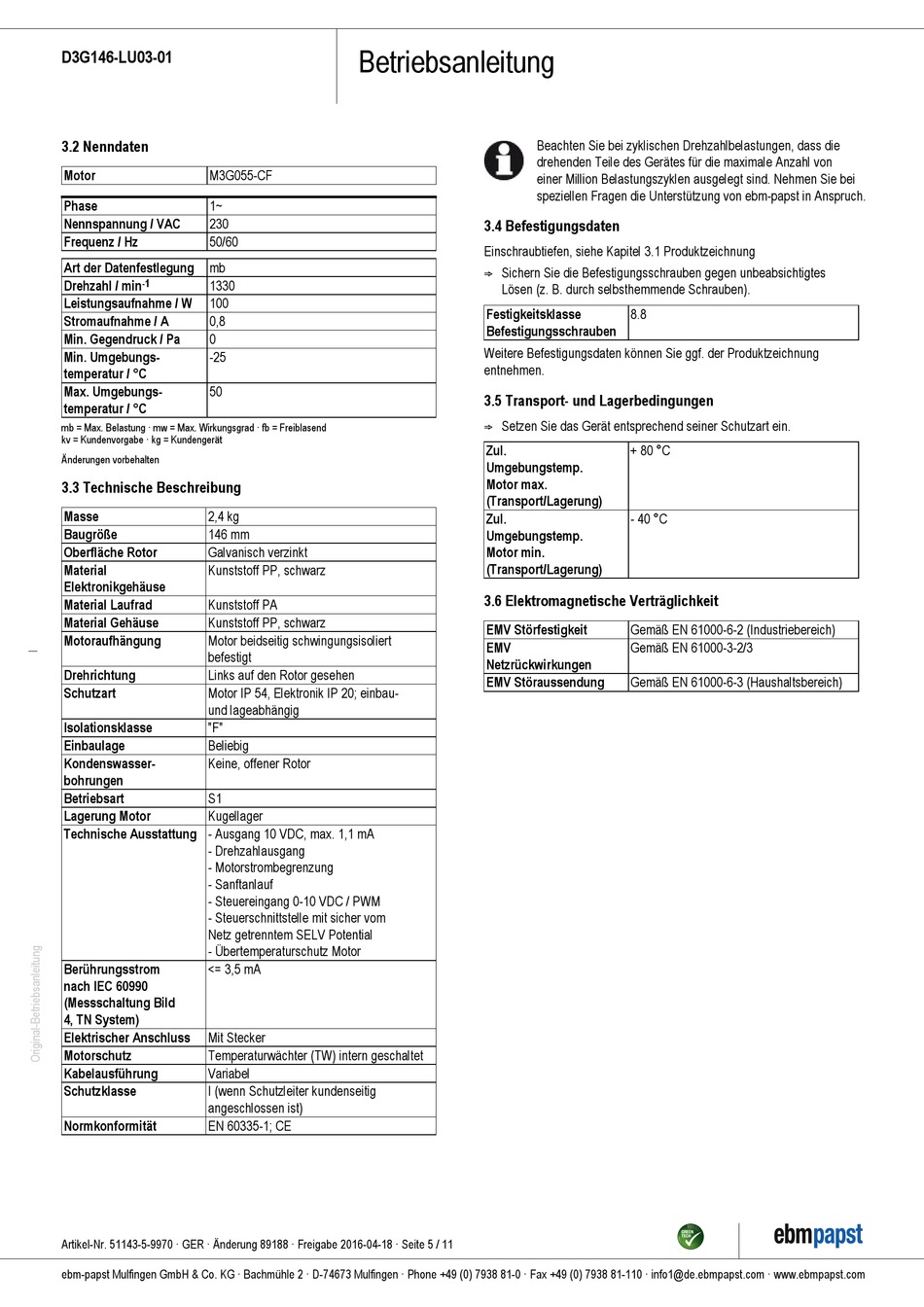

D3G146-LU03-01
3.2 Nenndaten
Motor
M3G055-CF
Phase
1~
Nennspannung / VAC
230
Frequenz / Hz
50/60
Art der Datenfestlegung
mb
Drehzahl / min
-1
1330
Leistungsaufnahme / W
100
Stromaufnahme / A
0,8
Min. Gegendruck / Pa
0
Min. Umgebungs-
-25
temperatur / °C
Max. Umgebungs-
50
temperatur / °C
mb = Max. Belastung · mw = Max. Wirkungsgrad · fb = Freiblasend
kv = Kundenvorgabe · kg = Kundengerät
Änderungen vorbehalten
3.3 Technische Beschreibung
Masse
2,4 kg
Baugröße
146 mm
Oberfläche Rotor
Galvanisch verzinkt
Material
Kunststoff PP, schwarz
Elektronikgehäuse
Material Laufrad
Kunststoff PA
Material Gehäuse
Kunststoff PP, schwarz
Motoraufhängung
Motor beidseitig schwingungsisoliert
befestigt
Drehrichtung
Links auf den Rotor gesehen
Schutzart
Motor IP 54, Elektronik IP 20; einbau-
und lageabhängig
Isolationsklasse
"F"
Einbaulage
Beliebig
Kondenswasser-
Keine, offener Rotor
bohrungen
Betriebsart
S1
Lagerung Motor
Kugellager
Technische Ausstattung - Ausgang 10 VDC, max. 1,1 mA
- Drehzahlausgang
- Motorstrombegrenzung
- Sanftanlauf
- Steuereingang 0-10 VDC / PWM
- Steuerschnittstelle mit sicher vom
Netz getrenntem SELV Potential
- Übertemperaturschutz Motor
Berührungsstrom
<= 3,5 mA
nach IEC 60990
(Messschaltung Bild
4, TN System)
Elektrischer Anschluss
Mit Stecker
Motorschutz
Temperaturwächter (TW) intern geschaltet
Kabelausführung
Variabel
Schutzklasse
I (wenn Schutzleiter kundenseitig
angeschlossen ist)
Normkonformität
EN 60335-1; CE
Artikel-Nr. 51143-5-9970 · GER · Änderung 89188 · Freigabe 2016-04-18 · Seite 5 / 11
ebm-papst Mulfingen GmbH & Co. KG · Bachmühle 2 · D-74673 Mulfingen · Phone +49 (0) 7938 81-0 · Fax +49 (0) 7938 81-110 · info1@de.ebmpapst.com · www.ebmpapst.com
Betriebsanleitung
3.4 Befestigungsdaten
Einschraubtiefen, siehe Kapitel 3.1 Produktzeichnung
; Sichern Sie die Befestigungsschrauben gegen unbeabsichtigtes
Lösen (z. B. durch selbsthemmende Schrauben).
Festigkeitsklasse
Befestigungsschrauben
Weitere Befestigungsdaten können Sie ggf. der Produktzeichnung
entnehmen.
3.5 Transport- und Lagerbedingungen
; Setzen Sie das Gerät entsprechend seiner Schutzart ein.
Zul.
Umgebungstemp.
Motor max.
(Transport/Lagerung)
Zul.
Umgebungstemp.
Motor min.
(Transport/Lagerung)
3.6 Elektromagnetische Verträglichkeit
EMV Störfestigkeit
EMV
Netzrückwirkungen
EMV Störaussendung
Beachten Sie bei zyklischen Drehzahlbelastungen, dass die
drehenden Teile des Gerätes für die maximale Anzahl von
einer Million Belastungszyklen ausgelegt sind. Nehmen Sie bei
speziellen Fragen die Unterstützung von ebm-papst in Anspruch.
8.8
+ 80 °C
- 40 °C
Gemäß EN 61000-6-2 (Industriebereich)
Gemäß EN 61000-3-2/3
Gemäß EN 61000-6-3 (Haushaltsbereich)
