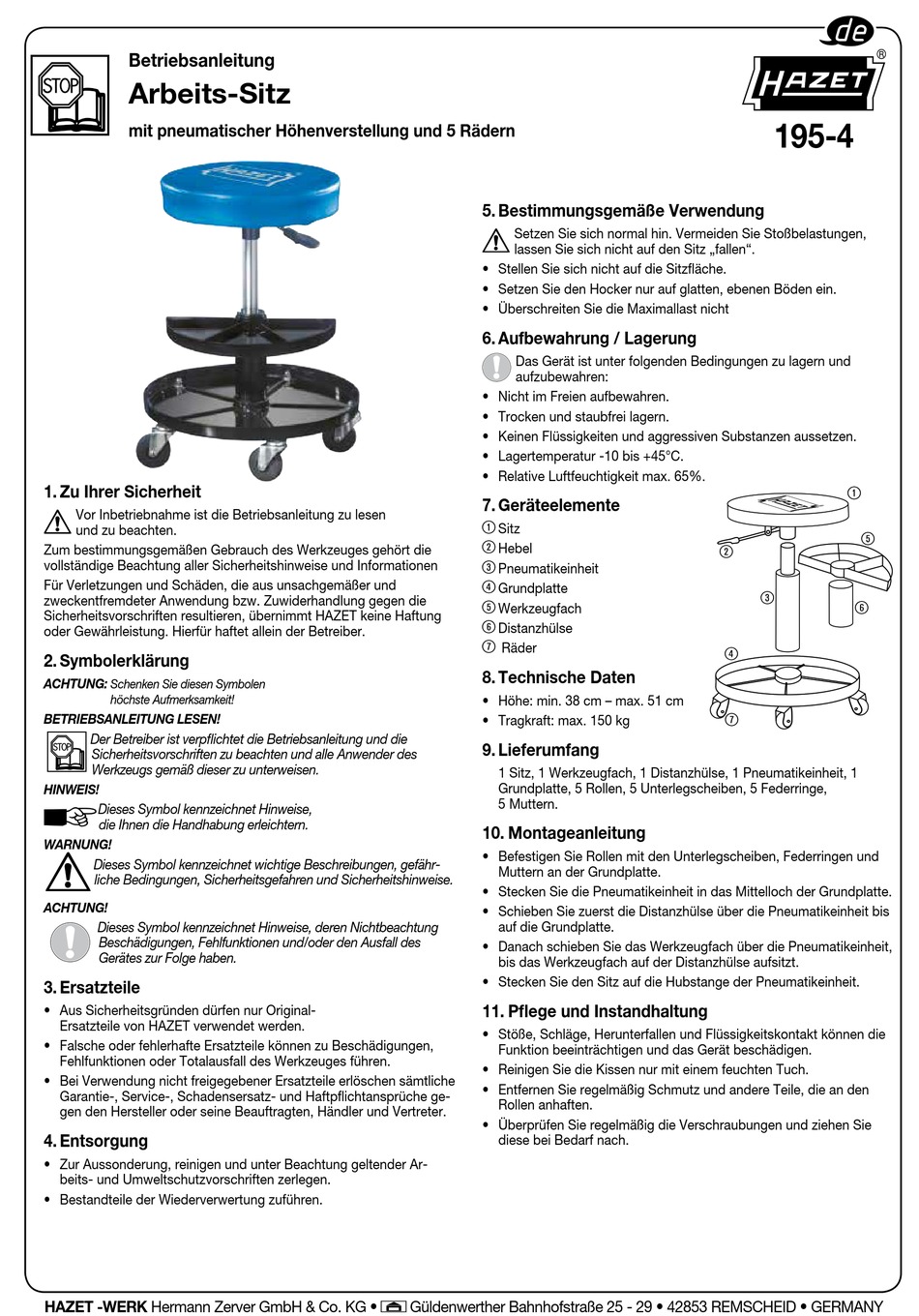

Hazet 195-4 Betriebsanleitung

Betriebsanleitung

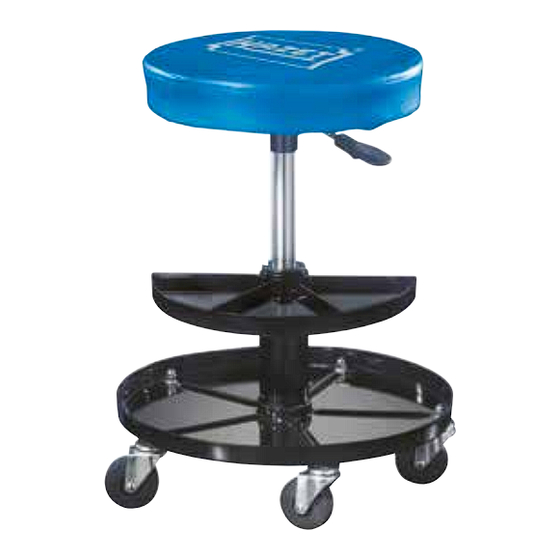

Arbeits-Sitz
mit pneumatischer Höhenverstellung und 5 Rädern
1. Zu Ihrer Sicherheit
Vor Inbetriebnahme ist die Betriebsanleitung zu lesen
und zu beachten.
Zum bestimmungsgemäßen Gebrauch des Werkzeuges gehört die
vollständige Beachtung aller Sicherheitshinweise und Informationen
Für Verletzungen und Schäden, die aus unsachgemäßer und
zweckentfremdeter Anwendung bzw. Zuwiderhandlung gegen die
Sicherheitsvorschriften resultieren, übernimmt HAZET keine Haftung
oder Gewährleistung. Hierfür haftet allein der Betreiber.
2. Symbolerklärung
ACHTUNG:
Schenken Sie diesen Symbolen
höchste Aufmerksamkeit!
BETRIEBSANLEITUNG LESEN!
Der Betreiber ist verpflichtet die Betriebsanleitung und die
Sicherheitsvorschriften zu beachten und alle Anwender des
Werkzeugs gemäß dieser zu unterweisen.
HINWEIS!
Dieses Symbol kennzeichnet Hinweise,
die Ihnen die Handhabung erleichtern.
WARNUNG!
Dieses Symbol kennzeichnet wichtige Beschrei bungen, gefähr-
liche Bedingungen, Sicherheitsgefahren und Sicherheitshinweise.
ACHTUNG!
Dieses Symbol kennzeichnet Hinweise, deren Nichtbeachtung
Beschädigungen, Fehlfunktionen und/oder den Ausfall des
Gerätes zur Folge haben.
3. Ersatzteile
• Aus Sicherheitsgründen dürfen nur Original-
Ersatzteile von HAZET verwendet werden.
• Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen,
Fehlfunktionen oder Totalausfall des Werkzeuges führen.
• Bei Verwendung nicht freigegebener Ersatzteile erlöschen sämtliche
Garantie-, Service-, Schadensersatz- und Haftpflichtansprüche ge-
gen den Hersteller oder seine Beauftragten, Händler und Vertreter.
4. Entsorgung
• Zur Aussonderung, reinigen und unter Beachtung geltender Ar-
beits- und Umweltschutzvorschriften zerlegen.
• Bestandteile der Wiederverwertung zuführen.
HAZET -WERK Hermann Zerver GmbH & Co. KG • ; Güldenwerther Bahnhofstraße 25 - 29 • 42853 REMSCHEID • GERMANY
5. Bestimmungsgemäße Verwendung
Setzen Sie sich normal hin. Vermeiden Sie Stoßbelastungen,
lassen Sie sich nicht auf den Sitz „fallen".
• Stellen Sie sich nicht auf die Sitzfläche.
• Setzen Sie den Hocker nur auf glatten, ebenen Böden ein.
• Überschreiten Sie die Maximallast nicht
6. Aufbewahrung / Lagerung
Das Gerät ist unter folgenden Bedingungen zu lagern und
aufzubewahren:
• Nicht im Freien aufbewahren.
• Trocken und staubfrei lagern.
• Keinen Flüssigkeiten und aggressiven Substanzen aussetzen.
• Lagertemperatur -10 bis +45°C.
• Relative Luftfeuchtigkeit max. 65%.
7. Geräteelemente
Sitz

 Hebel
Pneumatikeinheit

Grundplatte
4
Werkzeugfach
5
Distanzhülse
6
Räder
7
8. Technische Daten
• Höhe: min. 38 cm – max. 51 cm
• Tragkraft: max. 150 kg
9. Lieferumfang
1 Sitz, 1 Werkzeugfach, 1 Distanzhülse, 1 Pneumatikeinheit, 1
Grundplatte, 5 Rollen, 5 Unterlegscheiben, 5 Federringe,
5 Muttern.
10. Montageanleitung
• Befestigen Sie Rollen mit den Unterlegscheiben, Federringen und
Muttern an der Grundplatte.
• Stecken Sie die Pneumatikeinheit in das Mittelloch der Grundplatte.
• Schieben Sie zuerst die Distanzhülse über die Pneumatikeinheit bis
auf die Grundplatte.
• Danach schieben Sie das Werkzeugfach über die Pneumatikeinheit,
bis das Werkzeugfach auf der Distanzhülse aufsitzt.
• Stecken Sie den Sitz auf die Hubstange der Pneumatikeinheit.
11. Pflege und Instandhaltung
• Stöße, Schläge, Herunterfallen und Flüssigkeitskontakt können die
Funktion beeinträchtigen und das Gerät beschädigen.
• Reinigen Sie die Kissen nur mit einem feuchten Tuch.
• Entfernen Sie regelmäßig Schmutz und andere Teile, die an den
Rollen anhaften.
• Überprüfen Sie regelmäßig die Verschraubungen und ziehen Sie
diese bei Bedarf nach.
