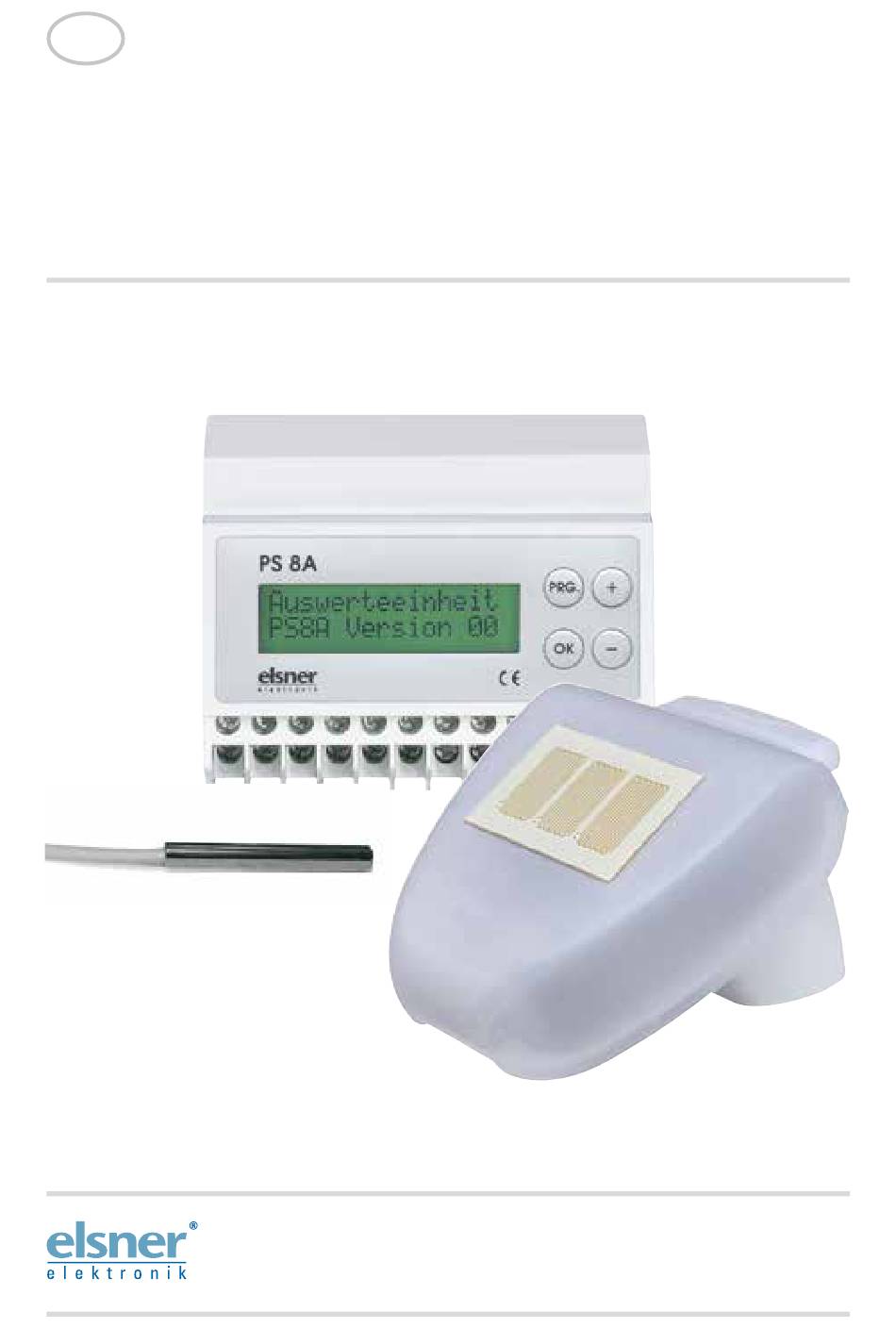

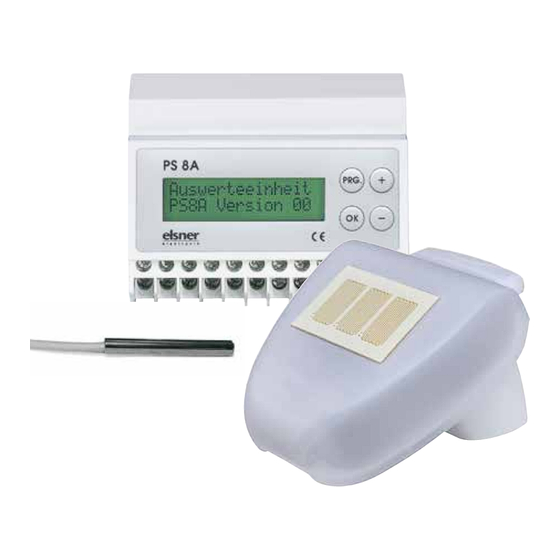

D
PS8A
Auswerteeinheit
Artikelnummer 701
Installation und Bedienung
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Elsner PS8A

  • Seite 1 PS8A Auswerteeinheit Artikelnummer 701 Installation und Bedienung...

  • Seite 2: Inhaltsverzeichnis

    3.8. Temperatursensoren justieren ............29 3.9. Displaykontrast einstellen ............... 29 3.10. Sprache einstellen ................30 Elsner Elektronik GmbH • Sohlengrund 16 • D-75395 Ostelsheim • Deutschland Auswerteeinheit PS8A • ab Version 3.8 Stand: 30.04.2015 • Technische Änderungen vorbehalten. Irrtümer vorbehalten.

  • Seite 3: Zeichenerklärungen Für Dieses Handbuch

    Den Änderungsstand (Software-Version und Datum) finden Sie in der Fußzeile des Inhaltsverzeichnis. Wenn Sie ein Gerät mit einer neueren Software-Version haben, schauen Sie bitte auf www.elsner-elektronik.de im Menübereich „Service“, ob eine aktuellere Handbuch- Version verfügbar ist. Zeichenerklärungen für dieses Handbuch Sicherheitshinweis.

  • Seite 4: Beschreibung

    Beschreibung 1. Beschreibung Auswerteeinheit PS8A • Stand: 30.04.2015 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.

  • Seite 5: Produktbeschreibung

    Beschreibung 1.1. Produktbeschreibung Mit dem System PS8A werden Wetterdaten erfasst und zur Auswerteeinheit übermit- telt. Dort werden sie entsprechend den vorgenommenen Einstellungen ausgewertet. Die in der Auswerteeinheit eingebauten acht Ausgangsrelais können individuell vom Benutzer programmiert werden. Die Ausgangssignale dienen zur Ansteuerung von übergeordneten Baugruppen, die Motoren für Belüftungen, Beschattungen oder sons-...
  • Seite 6 Aufputz im nicht sichtbaren Bereich Maße Länge Sensorhülse ca. 45 mm, Ø ca. 6 mm, Länge Kabel ca. 187 mm Gesamtgewicht Umgebungstemperatur/ -40…+60°C Messbereich Widerstand des Sensors 2 k, ±20 (bei 25°C) Auswerteeinheit PS8A • Stand: 30.04.2015 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.

  • Seite 7: Eg-Konformitätserklärung

    Innenfühler defekt sind, wird das Senden abgebrochen. Die Empfängersoftware muss überwachen, ob 1 mal in der Sekunde ein Datenpaket von der Auswerteeinheit PS8A gesendet wird. Ist dies nicht der Fall, liegt ein Fehler vor und die Empfängersoft- Auswerteeinheit PS8A • Stand: 30.04.2015 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.
  • Seite 8 Relais 7 Ein Statusanzeige Relais 8 Relais 8 Ein Wochentag 5 = Freitag Datum: TT 37+38 Datum: MM 39+40 März Datum: JJ 41+42 2001 Uhrzeit: Stunden 43+44 8 Uhr Auswerteeinheit PS8A • Stand: 30.04.2015 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.
  • Seite 9 // wo der String aufhört. sscanf (pruefsumme_empfangenstr, "%6u", &pruefsumme_empfangen); Auf diese Weise lassen sich alle Bytes in einen float, int oder unsigned int Wert um- wandeln. Allerdings ist die Formatierungsanweisung bei einem Float-Wert: Auswerteeinheit PS8A • Stand: 30.04.2015 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.

  • Seite 10: Übertragungsprotokoll

    3. Nachdem die Netzspannung länger als 30 Minuten ausgefallen war und die Uhr noch nicht gestellt wurde. Sind die Fehler behoben, die Uhr gestellt und ist die PS8A wieder im „normalen“ Au- tomatikbetrieb, nimmt das Gerät den Sendebetrieb wieder auf.
  • Seite 11 Uhrzeit: Min. 2. Zahl (Einer) Uhrzeit: Sec. 1. Zahl Uhrzeit: Sec. 1. Zahl (Zehner) Uhrzeit: Sec. 2. Zahl Uhrzeit: Sec. 2. Zahl (Einer) Tageslicht 0-999Lx Tageslicht (1. Zahl Hunderter) Auswerteeinheit PS8A • Stand: 30.04.2015 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.
  • Seite 12 Prüfsumme 1. Zahl (Zehntausender) Prüfsumme: 2.Zahl Prüfsumme 2. Zahl (Tausender) Prüfsumme: 3.Zahl Prüfsumme 3. Zahl (Hunderter) Prüfsumme: 4.Zahl Prüfsumme 4. Zahl (Zehner) Prüfsumme: 5.Zahl Prüfsumme 5. Zahl (Einer) Endekennung Endekennung 0x03 Auswerteeinheit PS8A • Stand: 30.04.2015 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.
  • Seite 13 Beschreibung Auswerteeinheit PS8A • Stand: 30.04.2015 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.

  • Seite 14: Installation Und Inbetriebnahme

    Installation und Inbetriebnahme 2. Installation und Inbetriebnahme Auswerteeinheit PS8A • Stand: 30.04.2015 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.

  • Seite 15: Hinweise Zur Installation

    Die Wetterstation darf nicht durch den Baukörper oder zum Beispiel Bäume abgeschat- tet werden. Unter der Wetterstation muss mindestens 60 cm Freiraum belassen wer- den, um eine korrekte Windmessung zu ermöglichen und bei Schneefall ein Einschnei- Auswerteeinheit PS8A • Stand: 30.04.2015 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.

  • Seite 16: Montage Des Halters

    Montage des Halters Die Wetterstation beinhaltet einen kombinierten Wand-/Masthalter. Der Halter ist bei Lieferung mit Klebestreifen an der Gehäuserückseite befestigt. Befestigen Sie den Halter senkrecht an Wand oder Mast. Auswerteeinheit PS8A • Stand: 30.04.2015 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.
  • Seite 17 Abb. 7 Beispiel für den Einsatz des Gelenk-Auslegers: Durch den Gelenk-Ausleger ragt die Wetterstati- on unter dem Dachvorsprung hervor. Sonne, Wind und Niederschlag können ungehindert auf die Sensoren einwirken. Auswerteeinheit PS8A • Stand: 30.04.2015 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.

  • Seite 18: Ansicht Der Rückwand Und Bohrplan

    Montage an einem Mast mit Schneckengewin- de-Schellen Ansicht der Rückwand und Bohrplan Abb. 9 a+b Bohrplan. Bemaßung Gehäuserück- seite mit Halter, Maße in mm. Technisch bedingte Abweichungen möglich. Langloch 7,5 x 5 mm Auswerteeinheit PS8A • Stand: 30.04.2015 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.

  • Seite 19: Vorbereitung Der Wetterstation

    Nieder- schlagssensor im Ge- häusedeckel Steckplatz Anschluss 1: +24 V DC | 2: GND | 3: Daten (Massivleiter bis 0,8 mm²) Kontroll-LED GPS-Emp- fang Hier Jumper setzen! Auswerteeinheit PS8A • Stand: 30.04.2015 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.

  • Seite 20: Anbringen Der Wetterstation

    Platine und Regensensor darf beim Anschluss nicht abgerissen oder geknickt werden. Entfernen Sie nach der Montage alle vorhandenen Transportschutz-Aufkleber. Der Windmesswert kann erst 30 Sekunden nach Anlegen der Versorgungsspannung ausgegeben werden. Auswerteeinheit PS8A • Stand: 30.04.2015 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.

  • Seite 21: Anschluss Der Auswerteeinheit

    Die Wetterstation sollte regelmäßig zweimal pro Jahr auf Verschmutzung überprüft und bei Bedarf gereinigt werden. Bei starker Verschmutzung kann der Windsensor funktionsunfähig werden, ständig eine Regenmeldung anliegen oder keine Sonne mehr erkannt werden. Auswerteeinheit PS8A • Stand: 30.04.2015 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.

  • Seite 22: Auswerteeinheit

    Tuch oder Mikrofasertuch. Zur Reinigung dürfen keine Scheuer-/Reinigungsmittel oder aggressiven Pflegemittel verwendet werden. Die Auswerteeinheit PS8A ist mit einem Kondensator ausgestattet, der bei einem Stromausfall dafür sorgt, dass die Uhr im Gerät noch 30 Minuten weiterläuft. Dauert der Stromausfall länger als 30 Minuten, erscheint nach dem Wiedereinschalten der Auswerteeinheit im Display der Hinweis, dass die Uhr neu gestellt werden muss.

  • Seite 23: Funktionen Einstellen

    Funktionen einstellen 3. Funktionen einstellen Auswerteeinheit PS8A • Stand: 30.04.2015 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.

  • Seite 24: Messwertanzeige Wählen

    Für die 8 Relaisausgänge können jeweils Werte für Sonne (Ost, Süd und West), Däm- merung, Zeitschaltungen (5 Zeiten pro Wochentag), Innen- und Außentemperatur ein- gestellt werden. Zusätzlich können die Bedingungen für ein Relais miteinander ver- knüpft werden. Auswerteeinheit PS8A • Stand: 30.04.2015 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.
  • Seite 25 Stellen Sie nun nacheinander die Zeiten 1 bis 5 ein, in denen am Montag das Relais x einschalten soll. Bei der Programmierung von 0:00 bis 0:00 bleibt das Relais abgeschal- tet. Bestätigen Sie mit OK. Auswerteeinheit PS8A • Stand: 30.04.2015 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.
  • Seite 26 Alarm ? Nein zur Anzeige Ja oder Nein. Ein Alarmfall liegt vor, wenn keine oder fehlerhafte Daten von der Wetterstation oder dem Innentemperatursensor übertragen werden. Bestätigen Sie mit OK. Auswerteeinheit PS8A • Stand: 30.04.2015 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.

  • Seite 27: Datum Und Uhrzeit Einstellen

    Stellen Sie mit den Tasten + oder – die Uhr. Jede Stel- 00-00-00 le muss mit der Taste OK bestätigt werden, um zum Tast: PRG + OK - nächsten Eingabepunkt zu gelangen. Auswerteeinheit PS8A • Stand: 30.04.2015 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.

  • Seite 28: Verzögerung Für Beschattungen Einstellen

    Regen- bzw. Windalarm werden ohne Einschaltverzögerung geschaltet, sobald der ein- gestellte Schwellwert überschritten wird. Nach unterschreiten des Schwellwertes wird sowohl der Regen- als auch der Winda- larm nach einer Abfallverzögerungszeit von 5 Minuten wieder gelöscht. Auswerteeinheit PS8A • Stand: 30.04.2015 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.

  • Seite 29: Relais Manuell Schalten

    Die eingestellte Codenummer muss vor jeder Bedienung des Gerätes eingegeben wer- den. Sie können so das Gerät vor einer Bedienung durch Unbefugte schützen. Beach- ten Sie, dass die Nummer 0000 gleichbedeutend mit ausgeschaltetem Schutz ist. Auswerteeinheit PS8A • Stand: 30.04.2015 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.

  • Seite 30: Temperatursensoren Justieren

    Passen Sie mit den Tasten + oder – den Displaykont- Kontrast 200 rast an. Tast: PRG + OK - Bestätigen Sie mit OK. Mit der Taste PRG kehren Sie in den Automatikbetrieb und zur Messwertanzeige zu- rück. Auswerteeinheit PS8A • Stand: 30.04.2015 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.

  • Seite 31: Sprache Einstellen

    Tast: PRG + OK - GER = Deutsch FRA = Französisch UK = Englisch Bestätigen Sie mit OK. Mit der Taste PRG kehren Sie in den Automatikbetrieb und zur Messwertanzeige zu- rück. Auswerteeinheit PS8A • Stand: 30.04.2015 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.
  • Seite 32 Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Sohlengrund 16 75395 Ostelsheim Tel. +49(0) 70 33 /30945-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 33 /30945-20 www.elsner-elektronik.de...
