DOPORUČENÉ PŘÍSLUŠENSTVÍ
y Extol® Premium spony o délce 6, 8 a 10 mm s objedná-
vacími čísly v níže uvedené tabulce.
Obj.číslo
Popis
8852501
6mm, 11,3×0,52×0,70mm
8852502
8mm, 11,3×0,52×0,70mm
8852503
10mm, 11,3×0,52×0,70mm
Tabulka 1
y Extol® Premium hřebíky o délce 10 mm s objednávacím
číslem v níže uvedené tabulce.
Obj.číslo
Popis
8852403
10mm, 2×0,52×1,2mm
Tabulka 2
y Deklarovaná hodnota vibrací byla zjištěna metodou dle
normy EN 60745, a proto tato hodnota může být použita
k porovnání jednoho nářadí s jiným. Deklarovaná celko-
vá hodnota vibrací může být také použita předběžnému
stanovení expozice.
Uvedená hodnota vibrací se může lišit v závislosti na
délce použitých spon a tvrdosti materiálu, do kterého je
spona/hřebík zarážena (zarážen).
y Je nutné určit bezpečnostní měření k ochraně obsluhu-
jící osoby, která jsou založena na zhodnocení zatížení
vibracemi za skutečných podmínek používání, přičemž
je nutno zahrnout dobu, kdy je nářadí vypnuto nebo
je-li v chodu, ale není používáno kromě doby sepnutí.
Stanovte dodatečná opatření k ochraně obsluhující
osoby před účinky vibrací, která zahrnují údržbu
přístroje a nasazovacích nástrojů, organizaci pracovní
činnosti apod..
y Hladina akustického výkonu přesahuje hodnotu 85
dB(A), proto při práci se sponkovačkou používejte vhod-
nou ochranu sluchu.
CZ

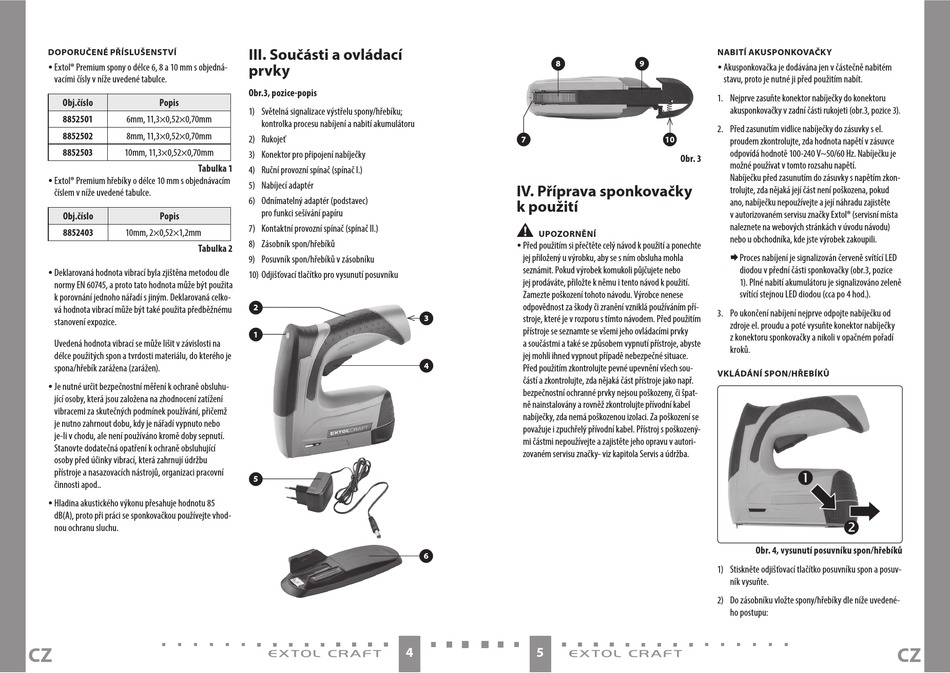

III. Součásti a ovládací
prvky
Obr.3, pozice-popis
1) Světelná signalizace výstřelu spony/hřebíku;
kontrolka procesu nabíjení a nabití akumulátoru
2) Rukojeť
3) Konektor pro připojení nabíječky
4) Ruční provozní spínač (spínač I.)
5) Nabíjecí adaptér
6) Odnímatelný adaptér (podstavec)
pro funkci sešívání papíru
7) Kontaktní provozní spínač (spínač II.)
8) Zásobník spon/hřebíků
9) Posuvník spon/hřebíků v zásobníku
10) Odjišťovací tlačítko pro vysunutí posuvníku
2
3
1
4
5
6
4
8
9
7
10
Obr. 3
IV. Příprava sponkovačky
k použití
•
UPOZORNĚNÍ
y Před použitím si přečtěte celý návod k použití a ponechte
jej přiložený u výrobku, aby se s ním obsluha mohla
seznámit. Pokud výrobek komukoli půjčujete nebo
jej prodáváte, přiložte k němu i tento návod k použití.
Zamezte poškození tohoto návodu. Výrobce nenese
odpovědnost za škody či zranění vzniklá používáním pří-
stroje, které je v rozporu s tímto návodem. Před použitím
přístroje se seznamte se všemi jeho ovládacími prvky
a součástmi a také se způsobem vypnutí přístroje, abyste
jej mohli ihned vypnout případě nebezpečné situace.
Před použitím zkontrolujte pevné upevnění všech sou-
částí a zkontrolujte, zda nějaká část přístroje jako např.
bezpečnostní ochranné prvky nejsou poškozeny, či špat-
ně nainstalovány a rovněž zkontrolujte přívodní kabel
nabíječky, zda nemá poškozenou izolaci. Za poškození se
považuje i zpuchřelý přívodní kabel. Přístroj s poškozený-
mi částmi nepoužívejte a zajistěte jeho opravu v autori-
zovaném servisu značky- viz kapitola Servis a údržba.
5
NABITÍ AKUSPONKOVAČKY
y Akusponkovačka je dodávána jen v částečně nabitém
stavu, proto je nutné ji před použitím nabít.
1. Nejprve zasuňte konektor nabíječky do konektoru
akusponkovačky v zadní části rukojeti (obr.3, pozice 3).
2. Před zasunutím vidlice nabíječky do zásuvky s el.
proudem zkontrolujte, zda hodnota napětí v zásuvce
odpovídá hodnotě 100-240 V~50/60 Hz. Nabíječku je
možné používat v tomto rozsahu napětí.
Nabíječku před zasunutím do zásuvky s napětím zkon-
trolujte, zda nějaká její část není poškozena, pokud
ano, nabíječku nepoužívejte a její náhradu zajistěte
v autorizovaném servisu značky Extol® (servisní místa
naleznete na webových stránkách v úvodu návodu)
nebo u obchodníka, kde jste výrobek zakoupili.
P roces nabíjení je signalizován červeně svítící LED
diodou v přední části sponkovačky (obr.3, pozice
1). Plné nabití akumulátoru je signalizováno zeleně
svítící stejnou LED diodou (cca po 4 hod.).
3. Po ukončení nabíjení nejprve odpojte nabíječku od
zdroje el. proudu a poté vysuňte konektor nabíječky
z konektoru sponkovačky a nikoli v opačném pořadí
kroků.
VKLÁDÁNÍ SPON/HŘEBÍKŮ
Obr. 4, vysunutí posuvníku spon/hřebíků
1) Stiskněte odjišťovací tlačítko posuvníku spon a posuv-
ník vysuňte.
2) Do zásobníku vložte spony/hřebíky dle níže uvedené-
ho postupu:
CZ
