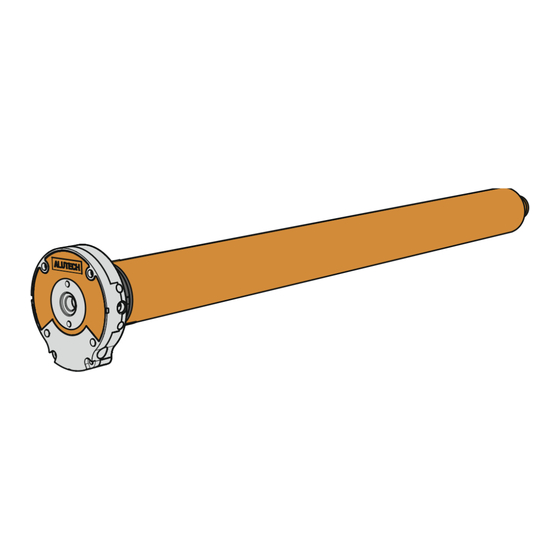

Inhaltszusammenfassung für Alutech AM0/06-28
-
Seite 12: Technische Charakteristika
Tabelle 1. Technische Daten der Antriebserien AM0, AM1, AM1-PP, AM2, AM2-PP Parameter Wellendre Maximale Größe der Verbrauchle Model Drehmome Gewicht, Breite, Länge, hzahl, Wellendrehz Oktogonal istung, nt, N·m U/min welle Watt AM0/06-28 1,67 AM0/10-17 1,66 AM0/10-17D 1,55 AM1/10-15 2,41 71,5 AM1/20-15 71,5 AM1/30-15 2,94 71,5 AM1/40-15 3,13 71,5 AM1/50-12 3,19... -
Seite 13: Montage
3. Montage Empfohlene Reihenfolge der Montage (s. auch den Veranschaulichungsteil). Die Prozesse der Montage, des Anschließens und der Inbetriebnahme sollen von qualifizierten Fachkräften nach den landesspezifischen Sicherheitsstandards und Normen erfolgen. Bewahren Sie diese Bedienungsanleitung für die ganze Nutzungsdauer des Produkts auf. Die angegeben Anweisungen sind eine Empfehlung, da die Einbausituationen des Antriebs und seiner Komponenten individuell sind. - Seite 14 1 – Elektroantrieb 2 – Schalter Bild 1. Elektrische Anschlüsse Tabelle 3. Bezeichnung der elektrischen Anschlüsse Stromanschlusskabelfarbe Kontaktbezeichnung Funktion des Antriebs blau Nullleiter (Nullpunkt) schwarz Drehrichtung Phase 1 braun Drehrichtung Phase 2 Grün-gelb Erdung Wenn die Drehrichtung der Antriebswelle mit der vorgegebenen Richtung nicht übereinstimmt, schalten elektrische...
-
Seite 15: Betrieb
5. Betrieb Das Produkt kann von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder sichere Verwendung des Produkts eingewiesen wurden. Kinder dürfen nicht mit Steuergeräten spielen. -
Seite 16: Produktinformation
Unterschrift der Verantwortlichen für die ________________ _______________________ Montagannahme (Besteller) Unterschrift Unterschriftwiedergabe Die Betriebsanleitung und weitere Informationen finden Sie hier: www.alutech-group.com Made in China Ningbo Dooya Mechanic & Electronic Technology Co., Ltd. Hersteller: 168 Shangguan Road, Luotuo, Ningbo, China, 315202 Alutech Systems s.r.o., 348 02, Czech Republic, Bor u Tachova, CTPark Bor, Bevollmächtigter Vertreter in EU... - Seite 28 18.05.2018...
