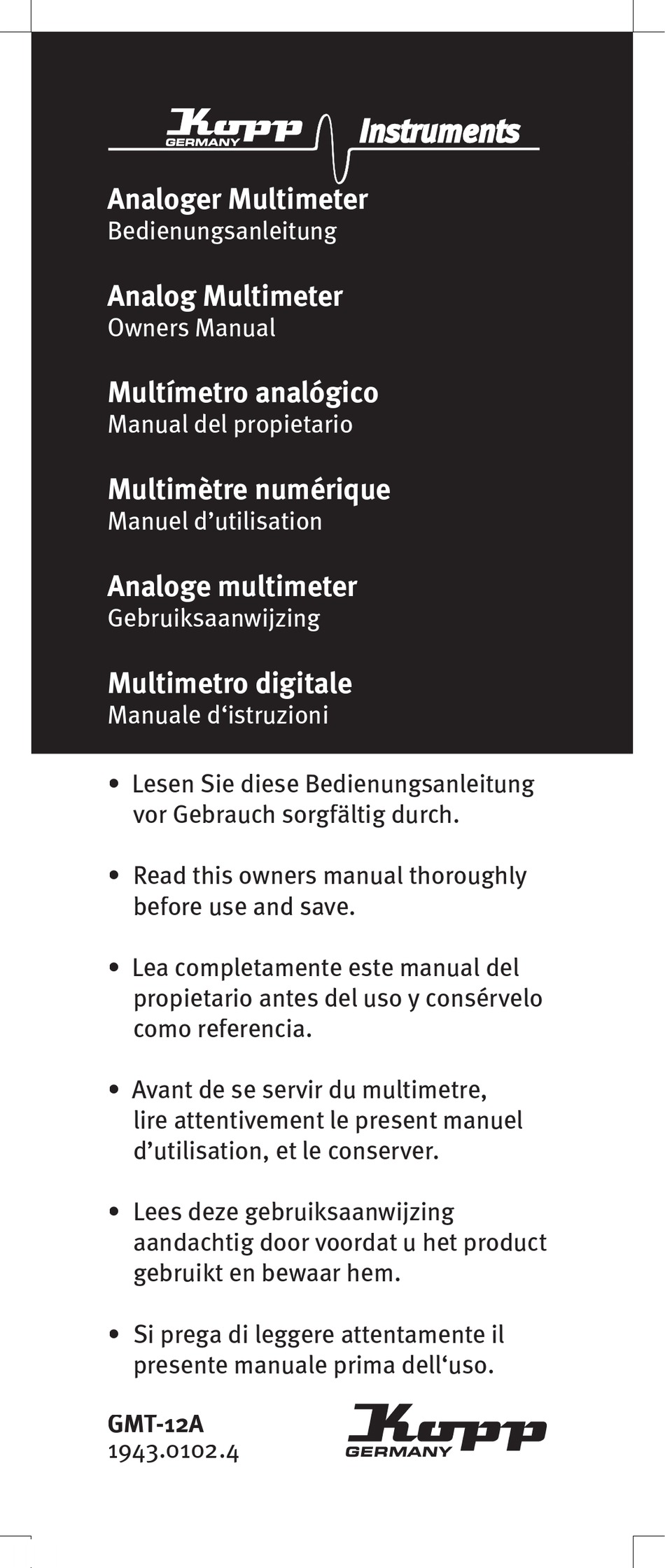

Kopp GMT-12A Bedienungsanleitung
Analoger multimeter
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Analoger Multimeter
Bedienungsanleitung
Analog Multimeter
Owners Manual
Multímetro analógico
Manual del propietario
Multimètre numérique
Manuel d'utilisation
Analoge multimeter
Gebruiksaanwijzing
Multimetro digitale
Manuale d'istruzioni
• Lesen Sie diese Bedienungsanleitung
vor Gebrauch sorgfältig durch.
• Read this owners manual thoroughly
before use and save.
• Lea completamente este manual del
propietario antes del uso y consérvelo
como referencia.
• Avant de se servir du multimetre,
lire attentivement le present manuel
d'utilisation, et le conserver.
• Lees deze gebruiksaanwijzing
aandachtig door voordat u het product
gebruikt en bewaar hem.
• Si prega di leggere attentamente il
presente manuale prima dell'uso.
GMT-12A
1943.0102.4
�����������
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Kopp GMT-12A
Inhaltszusammenfassung für Kopp GMT-12A
- Seite 1 • Avant de se servir du multimetre, lire attentivement le present manuel d’utilisation, et le conserver. • Lees deze gebruiksaanwijzing aandachtig door voordat u het product gebruikt en bewaar hem. • Si prega di leggere attentamente il presente manuale prima dell‘uso. GMT-12A 1943.0102.4...
- Seite 2 Inhalt Seite 2 Gerätefunktionen Seite 3 Ausstattung Seite 3 Sicherheitshinweise Seite 3 Anwendungshinweise Seite 4 Justierung vor Messbeginn Seite 5 Batteriezustandsanzeige Seite 5 Messung von Gleichspannung Seite 6 AC Spannungsmessung Seite 6 Widerstands bzw. Durchgangsmessung Seite 7 Dezibelmessung Seite 7 Batterie- und Sicherungsaustausch Gerätefunktionen Abbildung 1 Batterie /...
-
Seite 3: Ausstattung
Ausstattung Bereiche: 12 Messbereiche DC V: 10-50-250-500 V AC V: 10-50-250-500 V DC mA: 0.5-50-250mA Widerstand Ω: Rx1K (Angezeigter Widerstandswert x 1000) Max. 1 MΩ Dezibel: -20dB bis +56dB im „AC V“-Bereich Genauigkeit: DC V, mA = 4% bei Vollausschlag AC V = 5% bei Vollausschlag Resistance = 4°... -
Seite 4: Justierung Vor Messbeginn
Widerstands (Ω) Skala DC V & mA Skala AC V Skala dB Skala für Transis- Hauptmarkierungen tormessungen für die AC V und DC V Skalen Justierung vor Messbeginn Stecken Sie die Messleitungen in die dafür vorgesehenen Eingangsbuchsen. Falls nötig, nehmen Sie einen kleinen Schlitzschraubendreher und drehen Sie die Einstellschraube nach links oder rechts bis die Anzeigenadel genau über „0“... -
Seite 5: Feststellung Des Batteriezustandes
Feststellung des Batteriezustandes Vor der Durchführung von Widerstandmessungen oder Durch- gangsprüfungen, sollte der Zustand der Gerätebatterie über- prüft werden. Wählen Sie hierzu den Bereich Rx1K aus und kontaktieren dann die beiden Messspitzen miteinander. Die Anzeigenadel sollte sich nach rechts bewegen. Nun weiter die Messleitungen kurzschließen und das „0Ω“-Stellrad auf der linken Geräteseite drehen, bis der Zeiger auf 0Ω... -
Seite 6: Ac V Messung Von Wechselspannung
DC mA Messungen 1) Stecken Sie die Messleitungen vollständig in die entspre chenden Eingangsbuchsen. 2) Mit dem Funktionsstellrad den 250DCmA-Bereich wählen. 3) Die Messleitungen in Reihe zum Stromkreis. Sollte sich die Anzeigenadel nach links bewegen, sind die Messleitungen zu tauschen. Ableseskala 0-250 AC V Messung von Wechselspannung 1) Stecken Sie die Messleitungen vollständig in die entspre- chenden Eingangsbuchsen. -
Seite 7: Dezibelmessung
Dezibelmessung 1) Stecken Sie die Messleitungen volständig in die entspre chenden Eingangsbuchsen. 2) Mit demFuntionsstellrad einen AC V-Bereich wählen und den Messwert auf der unteren roten dB-Skala ablesen. Je nach ausgewähltem Meßbereich ist der Messwert mit Hilfe der unten rechts aufgedruckten Tabelle umzurechnen. Wichtig: Für absolute dB-Messungen muss ein Inpendanzwert von mindestens 600Ω... - Seite 38 Notizen:...
- Seite 39 Notizen:...
- Seite 40 Deutschland: Heinrich Kopp GmbH • Alzenauer Straße 68 • 63796 Kahl am Main Telefon (0 61 88) 40-0 • Telefax (0 61 88) 40-369 oder 8669 www.heinrich-kopp.de • E-Mail: vertrieb@heinrich-kopp.de Österreich: Kopp GmbH • Theodor-Simoneit-Straße 2 • A-4160 Aigen Telefon (0 72 81) 65 66-0 • Telefax (0 72 81) 87 90 Internet: www.kopp-austria.at •...
